带浮销连接结构的42齿链轮法兰组件

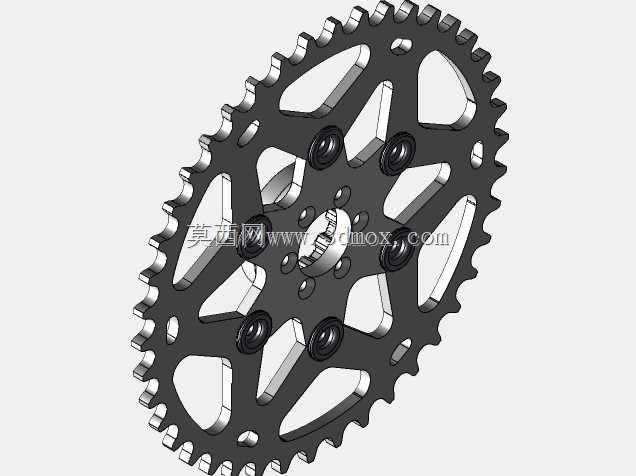

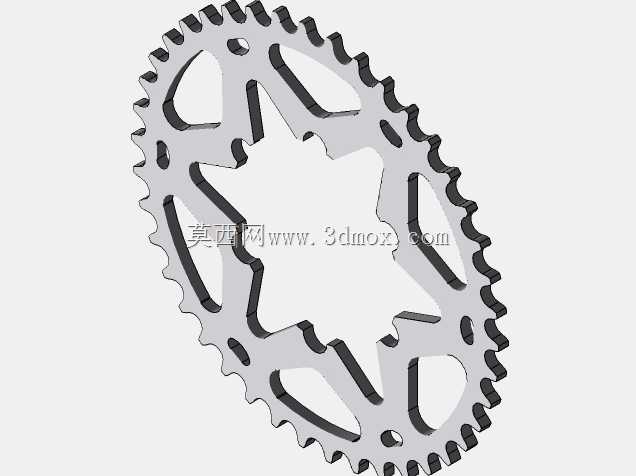

　　这套链轮法兰组件主要面向非变速自行车的后轮传动场景，日常通勤车、山地休闲车的后轮驱动端都能见到这类结构的身影，区别于传统一体式链轮，它采用分体式组合设计，把链轮本体和连接法兰拆分为两个独立构件，通过6个周向均匀分布的浮销完成扭矩传递，既降低了链轮齿圈部分的材料损耗，也给后期维护更换留出了操作空间。从功能特性上看，42齿的齿圈参数适配常规节距的自行车传动链条，啮合过程中齿形轮廓经过修形处理，能减少链条啮入啮出时的刚性冲击，降低骑行过程中的传动异响，同时齿根位置做了圆弧过渡强化，避免长期交变载荷下出现齿根断裂的问题。链轮本体采用镂空式辐条结构，六个对称分布的镂空窗口在保证整体结构刚度的前提下，尽可能削减了旋转件的自重，

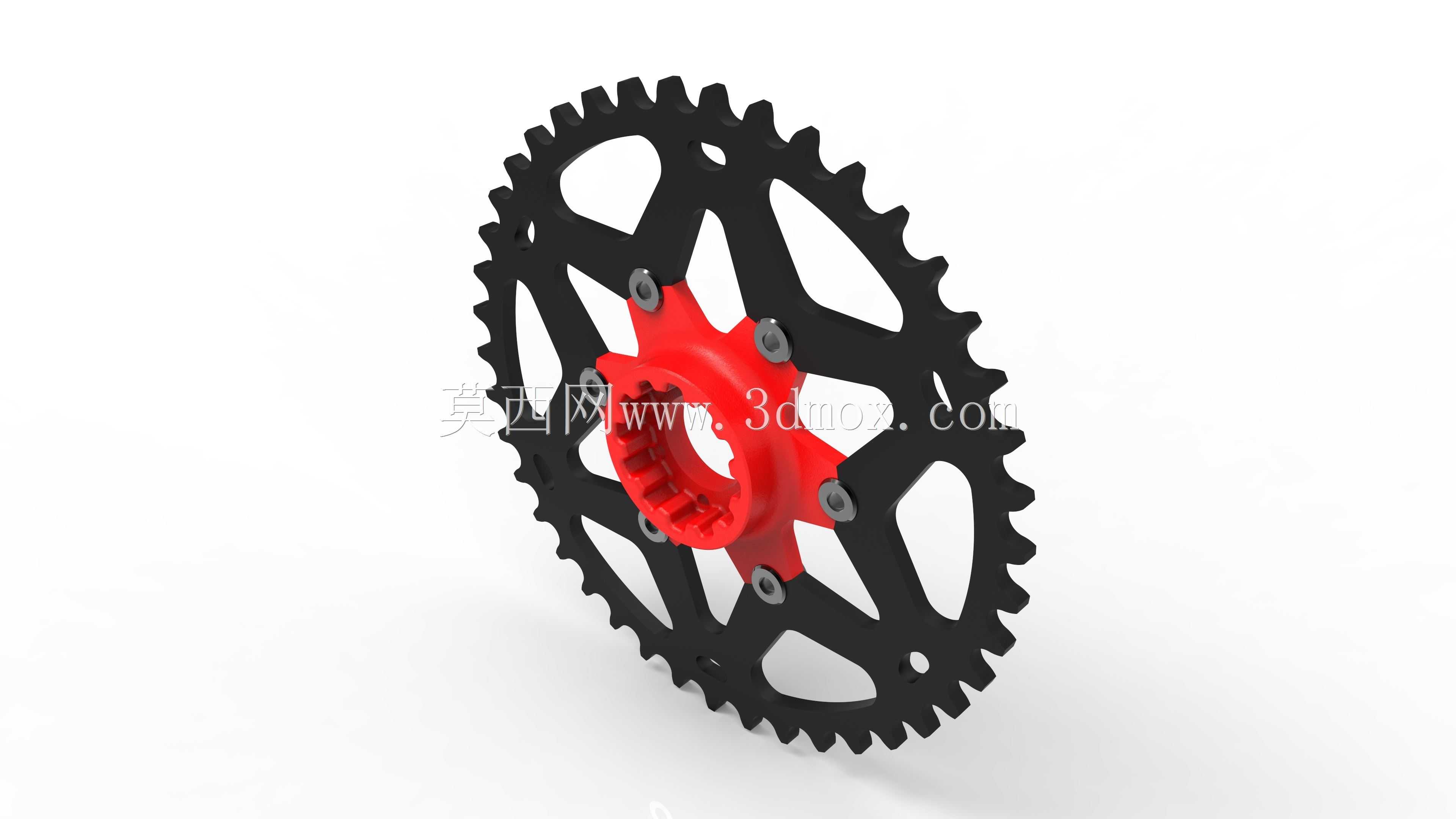

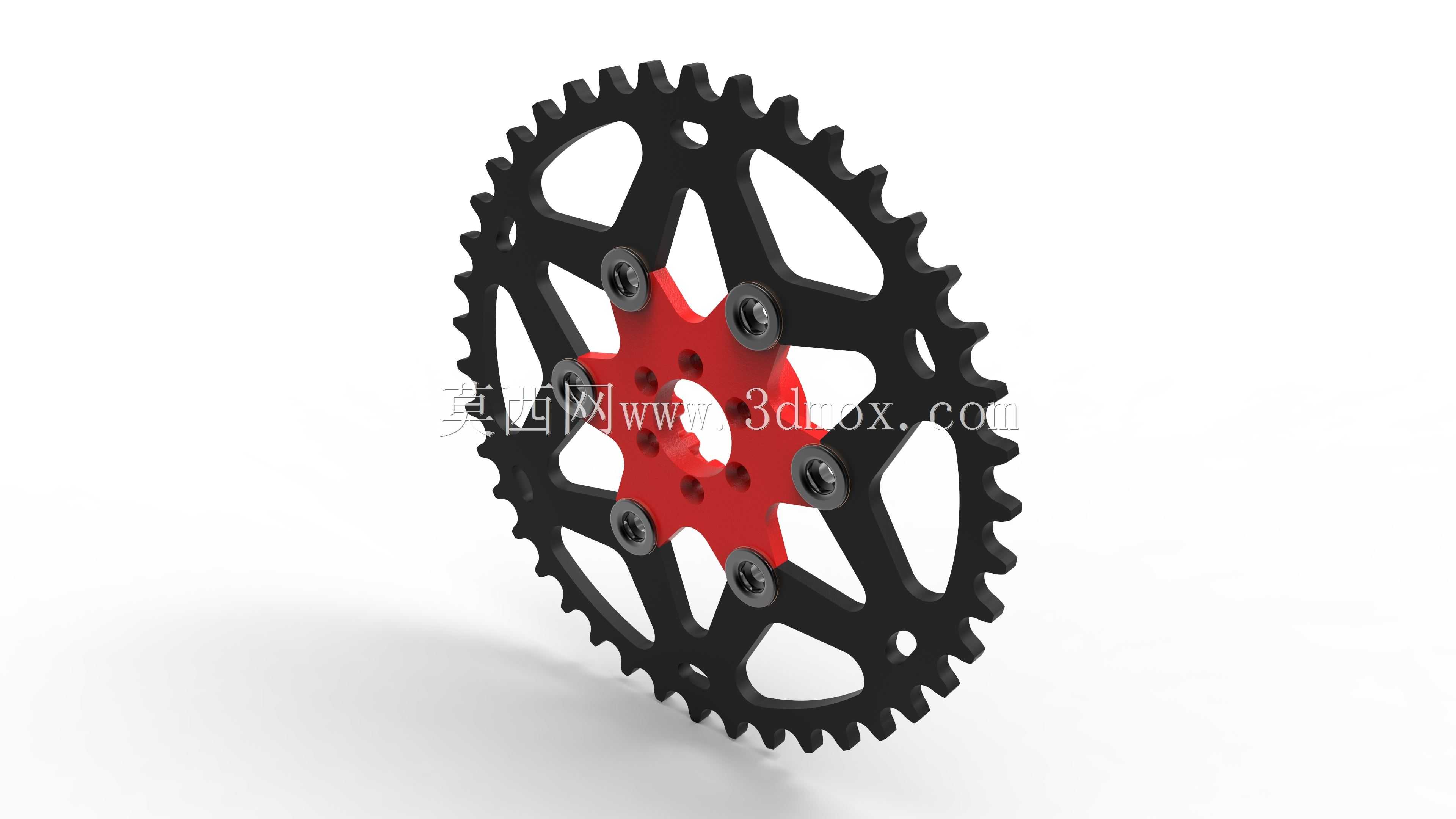

　　降低骑行过程中的转动惯量，让起步和加速过程更轻快。中间的红色连接法兰是整个组件的安装基准，法兰中心预留了与后轮花鼓匹配的安装孔位，孔位周边做了加厚凸台处理，避免锁紧时出现应力集中导致法兰变形，六个浮销安装孔与法兰端面保持严格的垂直度公差，保证浮销装入后不会出现偏斜，确保链轮和法兰的同轴度符合传动要求，避免运转过程中出现链条跳齿、偏磨的问题。设计过程中优先考虑了户外使用的工况适配性，链轮齿圈部分采用耐磨钢材制作，表面做了发黑防锈处理，应对雨天骑行、泥水飞溅的场景时能延缓锈蚀速度，连接法兰采用高强度铝合金材质，在保证连接强度的同时进一步降低组件整体重量，浮销与安装孔之间采用小间隙配合，既保证扭矩传递的可靠性，

　　也允许链轮在受到侧向冲击时存在微小的位移缓冲，避免硬连接状态下瞬间冲击力过大导致销体断裂。安装边界上，法兰端面的安装孔位完全匹配常规自行车后轮花鼓的安装尺寸，不需要额外改造花鼓结构就能直接替换原有链轮组件，链轮的齿顶圆直径经过严格核算，安装后不会与车架后叉、刹车组件产生运动干涉，齿圈的轴向定位尺寸与原有链条线位置完全对齐，更换后不需要额外调整链条张紧度和后轮位置就能直接使用。日常使用中，这类分体式链轮组件的维护成本更低，当链轮齿形出现磨损超过许用值时，只需要拆卸浮销更换齿圈部分即可，不需要连同法兰整体更换，浮销本身也做了表面硬化处理，长期承受剪切载荷也不容易出现变形或断裂，能保证整套传动系统的长期运行稳定性。
