车间轨道转盘无轨转运平车结构设计

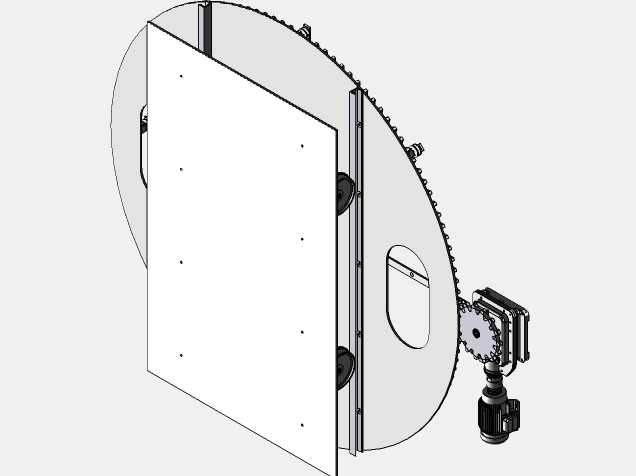

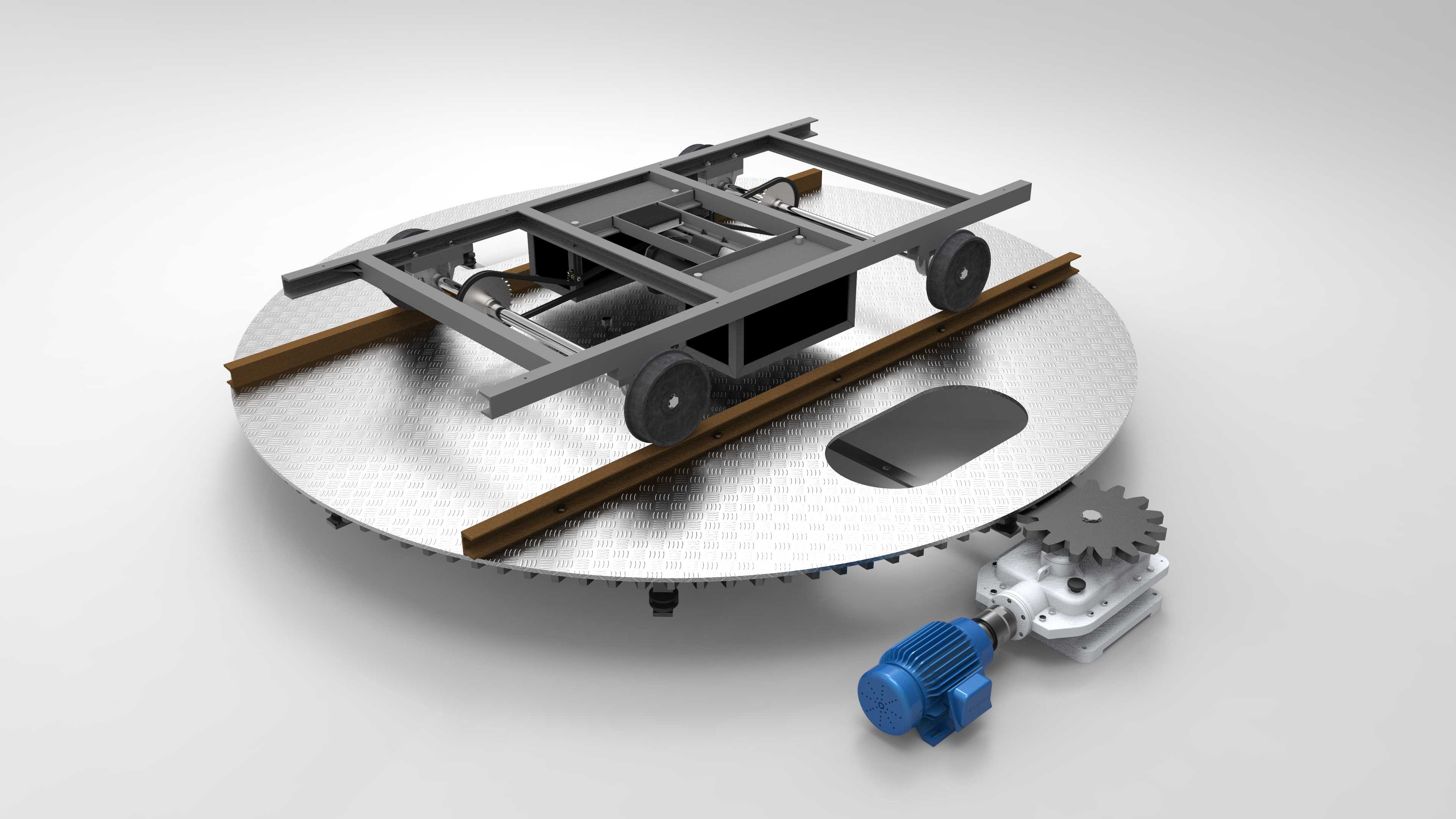

该设备主要应用于生产制造车间内部的跨轨道物料转运场景，可解决车间内多段垂直交叉轨道间的有轨转运车辆转向换轨需求，适配厂房内部空间受限、无法铺设大曲率转弯轨道的生产布局，能够在不改动原有车间地面轨道铺设方案的前提下，实现重型载货平车的90度及任意角度转向切换，打通不同生产工段、仓储区域与加工工位之间的物料运输链路，减少车间内部物料二次倒运的人力与设备投入，提升厂内物流的周转效率。设备核心由承载转盘、轨道安装基座、齿轮驱动机构、减速传动组件、动力单元几部分构成，转盘主体采用圆形高强度花纹钢板作为承载台面，台面内嵌铺设与车间地面轨距完全匹配的标准钢轨，钢轨两端可与地面固定轨道实现精准对接，对接后轨面高度差控制在极小范围内，保证转运平车能够平稳驶入转盘台面。转盘底部采用大直径齿圈作为回转传动部件，齿圈与驱动端的小齿轮形成啮合传动副，动力经减速组件传递后驱动齿圈带动整个转盘平稳回转，可根据现场换轨需求设定回转角度，到位后可通过定位结构锁定转盘位置，避免平车上下转盘时出现台面偏移。承载平车采用框架式焊接钢结构作为主体车架，车架下方配置适配轨道的行走轮组，可沿轨道平稳承载各类工装、工件、生产物料完成运输，车架结构预留了各类工装夹具的安装点位，可根据不同的运输物料类型加装对应的固定、防护结构。设计过程中优先考虑了设备的承载稳定性与安装适配性，转盘的整体外径尺寸可根据现场轨道间距、转运平车的长度宽度进行匹配设计，安装时仅需在地面预留对应深度的安装基坑，将转盘整体嵌入基坑后保证台面轨面与地面轨面齐平即可，无需对周边地面做大面积改造，设备的驱动组件布置在转盘侧下方的基坑空间内，不占用地面通行与作业空间，日常维护时可通过台面上预留的检修口快速接触到传动部件，完成润滑、检修等日常保养操作。传动结构设计上采用了大减速比的传动配置，保证转盘回转过程转速平缓，启停过程无明显冲击，即使承载满负载的转运平车也能实现平稳转动，不会出现台面晃动、工件移位的问题，齿轮啮合部位预留了润滑脂加注空间，可有效降低长期运行的部件磨损，延长设备整体使用寿命。
