顶出风一体式制冷压缩冷凝机组结构

项目分类:压缩机 发布时间:2024-12-12 ID:845965
  • 顶出风一体式制冷压缩冷凝机组结构

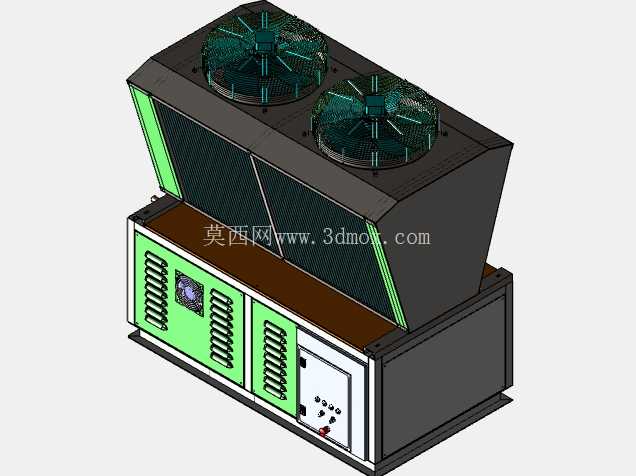

  该模型还原的是工业制冷场景常用的顶出风一体式压缩冷凝机组,这类设备广泛应用于中小型冷库、工业工艺冷却、商用冷链配套的制冷系统中,承担制冷循环里高压气态制冷剂冷凝放热的核心环节,是蒸汽压缩制冷回路不可或缺的室外侧换热核心单元。从结构布局来看,设备采用上下分层的模块化设计思路,上层为风冷换热单元,配置两台大直径轴流风机,采用顶出风的气流组织形式,空气从机组侧部的V型冷凝器翅片面进入,与盘管内的高温高压制冷剂完成热量交换后,由顶部风机垂直向上排出热空气,这种布局能有效避免多台机组并排安装时的热风短路问题,适配屋顶、室外设备平台等多种安装场景,安装时仅需预留顶部1.2米以上的排风净空、侧部0.8米以上的检修与进风空间即可,无需额外搭建导流风道。下层为压缩与电控集成单元,左侧舱室布置制冷压缩机、气液分离器、储液罐、干燥过滤器等制冷回路核心阀件与部件,舱室面板开设阵列式通风百叶,兼顾压缩机运行散热与防护需求;右侧独立舱室集成电气控制元件,包括交流接触器、热继电器、接线端子排、运行状态显示屏与操作按钮,电控舱与制冷舱做物理分隔,避免制冷管路凝露、检修时冷媒泄漏影响电气元件绝缘性能,舱门采用带锁扣的密封结构,达到户外安装的基本防护等级。

  设计过程中充分考虑了现场运维的便利性,电控舱门设置在机组正面操作侧,日常参数查看、复位操作无需拆卸大面积护板;制冷舱的阀件集中布置在靠近检修门的一侧,过滤器、视液镜等需要定期更换、检查的部件预留了足够的操作空间,无需拆解主体结构即可完成常规维保作业。底部采用一体式焊接槽钢底座,底座预留标准地脚安装孔位,可直接固定在混凝土基础或者钢制机架上,底座上的制冷部件均设置独立减震垫,减少压缩机运行时的振动传递到外部安装结构,同时降低运行过程中的结构共振噪音。

  设备的管路布局遵循制冷系统的流程逻辑,压缩机排气口直接接入上层冷凝器进气集管,冷凝器出液管向下接入储液罐后再引出到供液接口,管路走向尽量减少弯头数量,降低管路沿程阻力,同时管路固定点均设置橡胶减震衬套,避免机组运输、运行过程中管路应力集中导致的焊口开裂问题。上层冷凝器采用V型斜置布置,相比平置结构能在相同占地面积下提升近40%的换热面积,同时倾斜的翅片表面在雨天可借助雨水自然冲刷积灰,减少日常清洗维护的频次,适配长期户外放置的使用需求。风机网罩采用密筋式防护结构,既保证排风通流面积,又能避免异物、飞鸟进入风机舱引发设备故障,风机电机支架与冷凝器侧板采用螺栓连接,可单独拆卸更换,无需吊装整个上层换热单元。从安装边界来看,该类机组的外接接口仅需连接蒸发器侧的供液管、回气管,以及机组的动力电源线、控制信号线即可完成现场安装,所有内部管路、阀件、接线均在厂内完成预装与保压测试,能大幅缩短现场施工的周期,减少现场安装的焊接、接线工作量,降低现场施工的质量隐患。机组的外形尺寸适配标准集装箱运输宽度,整体重心落在底座中心区域,吊装运输时无需额外做配重平衡,底座上预留标准吊点位置,方便现场采用叉车或者吊车进行就位安装。

  在实际选型应用中,这类一体式冷凝机组可适配不同蒸发温度的制冷需求,通过调整压缩机型号、冷凝器换热面积、风机风量来匹配不同冷量要求的冷库或者工艺冷却场景,模型完整还原了机组的外部结构、部件布局、安装接口位置,可直接用于制冷系统的三维布局设计、安装方案模拟、运维培训演示等场景,结构细节上还原了护板的拼接形式、百叶的开孔角度、操作按钮的布置位置、风机的安装结构等实际生产中的细节特征,没有做过度的结构简化,能准确反映真实设备的安装尺寸与空间占位。
