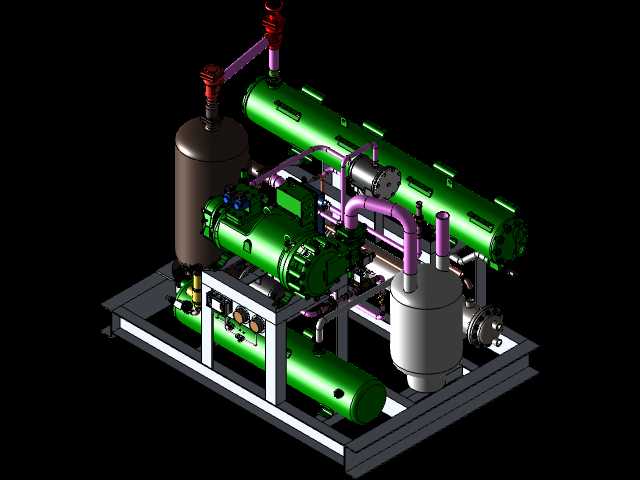

比泽尔螺杆式制冷压缩机组集成机架结构

　　这套集成式制冷压缩机组机架结构，主要面向大中型商用、工业制冷场景的冷源主机需求，常见于冷链物流冷库、大型商超中央制冷系统、工业工艺冷却线、食品速冻生产线等需要持续稳定低温冷源的场合，作为整个制冷循环的核心动力与换热集成单元，承担制冷剂压缩、气液分离、油分处理、储液缓冲等核心功能，整套结构采用撬装式集成设计，所有核心部件均预装在公共底架上，现场仅需对接进出管路与供电接口即可完成投用，大幅降低现场安装的施工难度与管路对接误差。

　　从结构布局来看，底架采用型钢焊接成型的框架结构，底部预留了叉车转运孔位与地脚安装固定面，安装时需要核对现场基础的承重参数，确保基础承载能力匹配机组满液运行时的总重量，同时底架上的部件安装位均做了机加工找平处理，保证压缩机、压力容器等核心部件的安装平面度满足运行要求，避免长期运行产生的振动偏移问题。核心的螺杆压缩机采用卧式安装布局，配套的油分离器、气液分离器、储液器等压力容器均按照管路走向优化排布，紫色标识的工艺管路分别对应排气、回气、供油、回油等不同介质通路，管路走向尽量减少直角弯头，降低制冷剂流动阻力，同时管路的支撑点均设置在底架的承重梁位置，避免管路振动传递到壳体部件产生共振噪音。

　　设计过程中优先考虑了运维操作的便利性，压缩机侧的接线盒、油位观察镜、阀门操作端均预留了足够的操作空间，日常巡检时无需拆解外围结构即可完成油位检查、阀门启闭、参数读取等操作，压力容器的安全阀安装位置均朝向无人员通行的安全侧，满足压力容器安装的安全规范要求。整套结构的管路连接均采用法兰与焊接结合的方式，高压侧管路做了壁厚加强处理，应对制冷剂压缩后的高压工况，低压回气管路做了管径放大设计，降低回气阻力提升压缩机吸气效率。油分离器布置在压缩机排气口的最近位置，可第一时间分离排气带出的润滑油，通过回油管路送回压缩机内腔，避免润滑油进入换热器影响换热效率，同时保证压缩机内部的润滑油存量稳定，避免缺油磨损。气液分离器设置在回气管路进入压缩机前的位置，可分离回气中携带的液态制冷剂，防止液态制冷剂进入压缩机气缸产生液击故障，提升机组运行的可靠性。储液器采用卧式布置在底架下部空间，充分利用底架的闲置区域，用于存储制冷循环中多余的制冷剂，适配不同负荷工况下的制冷剂存量变化需求，同时保证供液管路的制冷剂过冷度稳定。

　　整套机架的部件排布充分考虑了重心分布，重量较大的压缩机与储液器均布置在底架的中心区域，降低整机的重心高度，减少运行过程中的振动幅度，顶部的排气阀件与管路均做了固定支撑，避免运行过程中管路晃动产生疲劳开裂。外围的管路支架均采用可拆卸式设计，后期检修时可单独拆除对应位置的支架，无需拆解整段管路即可完成部件更换。在安装边界方面，机组四周需要预留不小于一米的运维通道，顶部预留吊装作业空间，方便后期核心部件的吊装更换，底架的地脚固定孔位按照通用工业制冷机组的安装间距设计，可适配多数现有制冷机房的基础预留孔位，减少现场基础改造的工作量。
