水泥厂四级旋风预热器系统三维设计

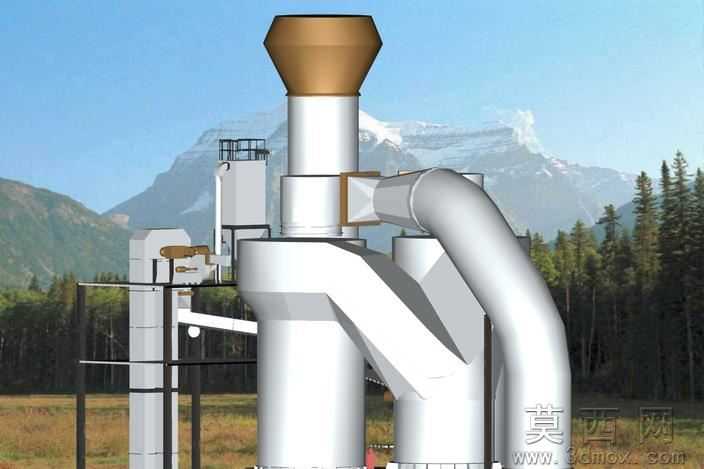

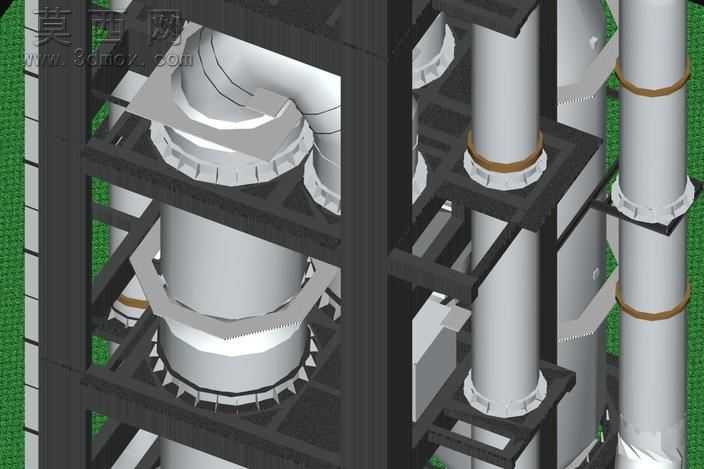

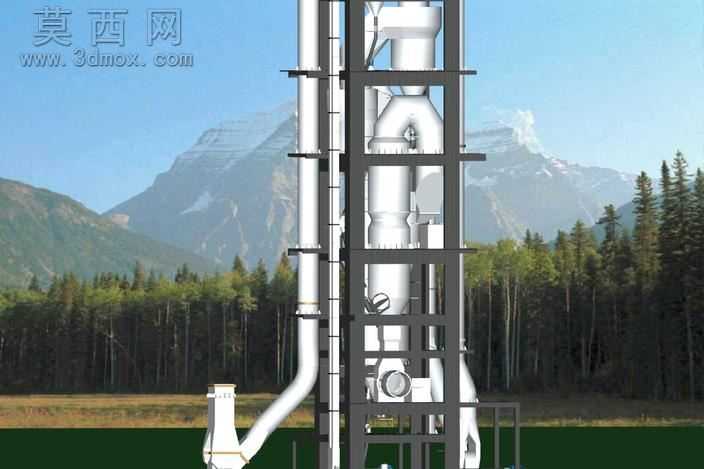

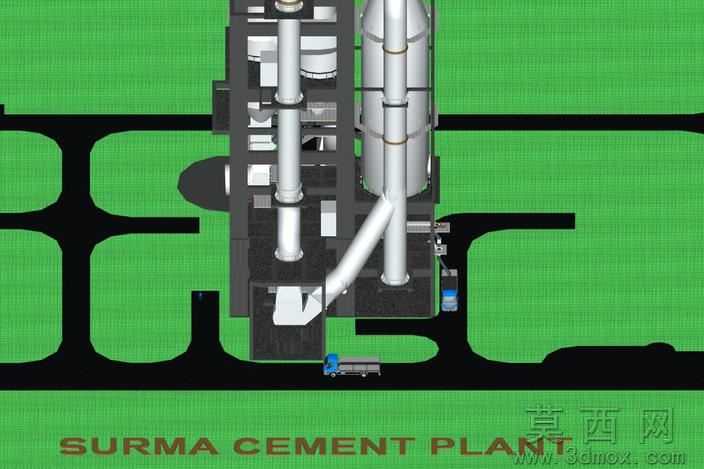

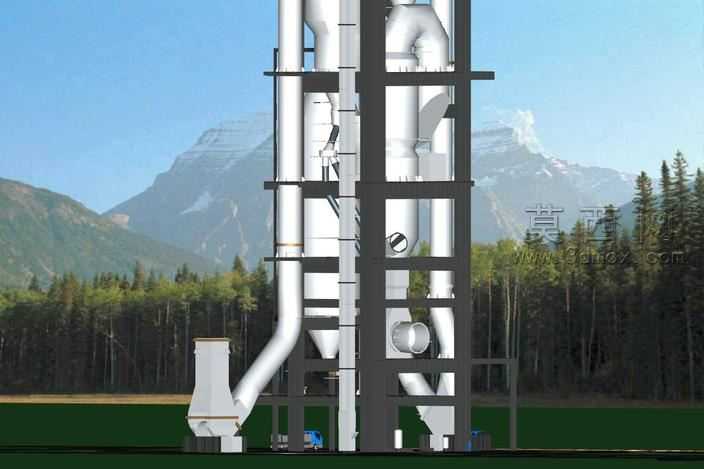

本模型采用三维参数化建模方式完成整套水泥厂旋风预热器系统的构建，建模过程中严格遵循水泥生产工艺的实际尺寸规范，精准还原了整套四级旋风煅烧预热系统的完整结构，包含各级旋风筒、连接风管、分解炉、烟气室、烟囱以及配套的输送、喂料附属设施的全细节结构。建模阶段首先依据工艺设计参数确定核心部件基准尺寸，以11.5m的趾板水平尺寸为整体布局基准，依次完成各级旋风筒的曲面建模：第一级旋风筒直径设定为5.4m，第二级为单数规格配置，第三、第四级旋风筒直径统一为7.5m，煅烧炉主体直径按照7.2m的参数构建，燃气空调塔按照9.8m×27.0m的尺寸完成框架与内部结构建模，烟气室、窑尾连接段、烟囱等部件均严格匹配2.5m×2.65m、4.55m、3.55m的实际工艺尺寸完成结构搭建。材质渲染阶段针对不同部件的工业属性分配对应材质：旋风筒与连接风管采用工业设备常用的哑光白防腐涂层材质，顶部排风扩散段采用铜棕色金属耐磨材质，支架结构采用深灰色碳钢材质，配套的输送设备、风机、喂料装置等附属设施分别匹配对应的工业金属、橡胶材质，背景环境搭配户外工业场地的自然场景，通过光影渲染突出整套设备的结构层次与空间装配关系。设计过程中充分考虑旋风预热器的气固分离工作逻辑，各级旋风筒的进风口角度、内筒插入深度、连接风管的弯头曲率都按照实际流体走向做了结构优化，管道连接部位的法兰、加强筋、支撑走台等细节结构均做了还原，同时预留了与回转窑、分解炉的接口装配位置，整套模型完整呈现了旋风预热器从烟气输入、物料逐级换热、气固分离到废气排出的全流程结构布局，可用于水泥生产工艺演示、设备结构教学、厂区布局规划等场景的可视化展示，模型结构严谨，尺寸参数准确，各部件装配关系清晰，无结构干涉问题。
