这类带圆柱定位结构的T型滑块连接组件,在工装夹具、非标自动化输送线的定位工位中应用十分广泛,日常产线里的工件载具换向、工位精准停靠、多模块快换对接场景中,经常能看到同结构原理的零件身影。从实际使用逻辑来看,组件承担着两个核心作用:一是通过T型本体嵌入对应导轨槽完成直线导向的滑动承载,二是依靠两个不同规格的绿色圆柱结构完成对接工位的精准定位,避免滑动到位后出现横向窜动,保证工位对接的重复定位精度。

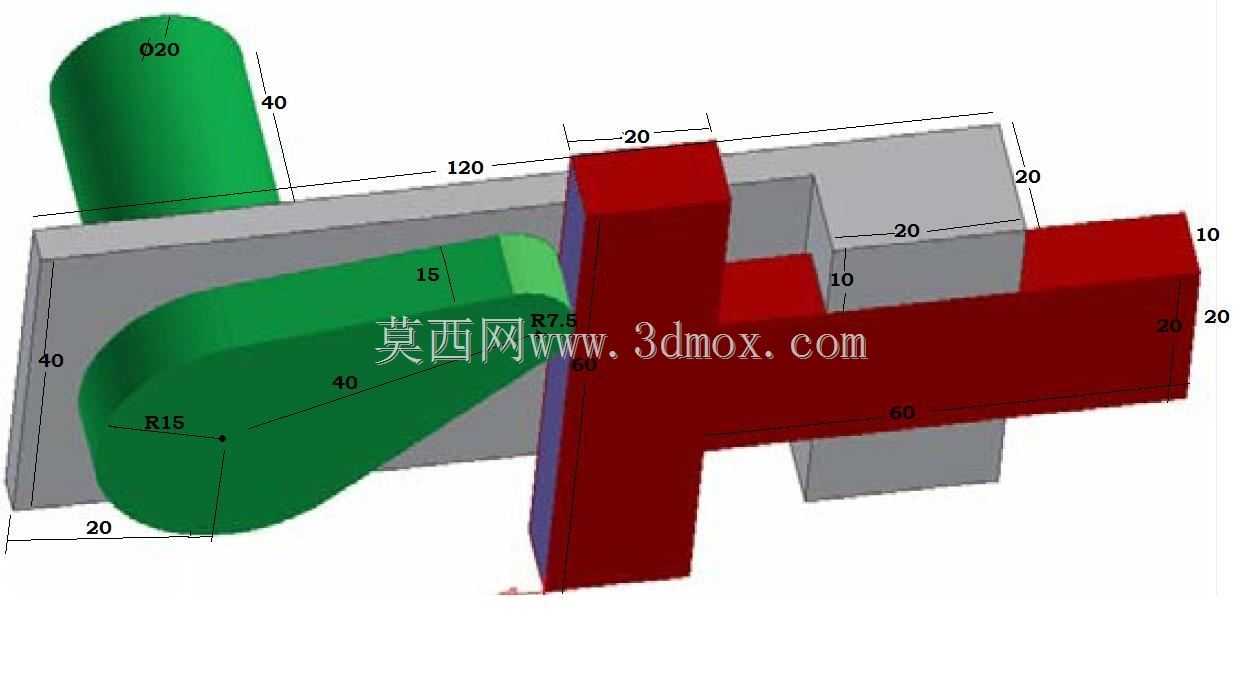

设计阶段首先要匹配安装导轨的槽宽尺寸,图中T型滑块的主体横向总长度为120mm,上下凸台的厚度为20mm,刚好适配常规20系列工业铝型材的T型槽安装边界,滑块伸出段的长度为60mm,端部预留10mm的安装平面,可直接固定载具或者拨块,不需要额外加装转接板。两个圆柱定位结构的尺寸设计完全匹配定位需求:上方竖直圆柱直径为20mm,伸出滑块基准面的高度为40mm,主要用于和工位上的竖直定位孔配合,承受竖直方向的剪切力;侧方的异形定位头端部做了R15的圆弧过渡,圆柱段直径15mm,整体伸出长度40mm,圆弧导向结构能在对接时自动修正±2mm的位置偏差,避免硬对接出现卡滞,定位头根部的R7.5圆角能有效降低应力集中,避免频繁换向冲击导致的根部断裂。
滑块中部的十字凸台结构做了20mm的凸起限位,滑动到工位端点时,凸台侧面会和导轨端部的限位块硬接触,作为机械硬限位保护行程,凸台旁预留的10mm宽凹槽,可嵌入行程触发撞块,配合槽型光电完成到位信号的触发,不需要额外在滑块表面打孔安装触发件。整个组件的装配逻辑采用分体式设计,两个定位圆柱和T型滑块本体为可拆分结构,磨损后可单独更换定位件,不需要整体报废滑块主体,能有效降低设备运维的备件成本。实际建模过程中需要重点关注各配合面的公差取值,滑动面和导轨槽的配合取H7/g6的间隙配合,定位圆柱和对接孔的配合取H7/h6的过渡配合,圆弧导向面的粗糙度要控制在Ra1.6以内,减少对接时的摩擦阻力,同时所有棱边都要做0.5mm的倒角去毛刺,避免装配时割伤操作人员或者刮坏配套的密封件。这类结构不需要复杂的加工工艺,普通铣床配合数控车床就能完成全部加工工序,适合小批量定制的工装项目使用,在手动工装夹具、半自动装配工位的定位结构中,这种结构的可靠性已经经过大量实际项目验证,不会出现定位失效或者滑动卡滞的问题。
