带定位销的圆弧槽安装支座结构设计

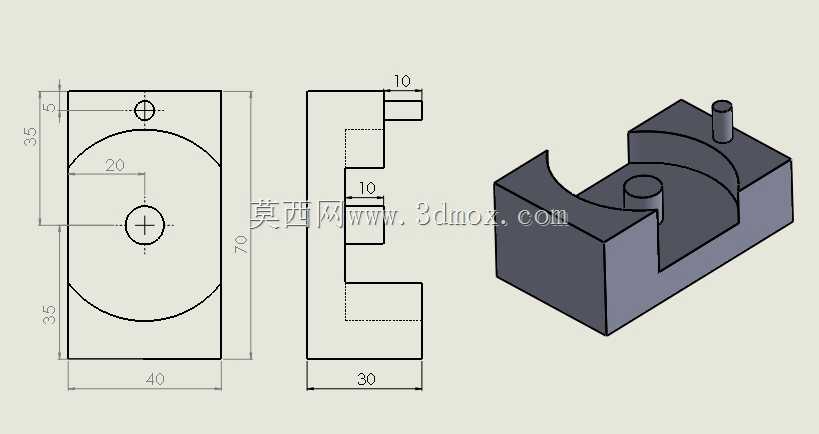

　　这款带定位销的圆弧槽安装支座，是小型工装夹具、检测工位载具以及轻型自动化输送线侧定位模块中常用的基础支撑构件，日常在3C产品组装工位的小型工件定位、实验室测试台的样件固定场景中十分常见，主要承担工件承载、径向定位以及辅助限位的功能，避免工件在装配、检测过程中出现径向窜动或轴向偏移。从结构设计逻辑来看，支座主体采用矩形块作为基础承载结构，整体长宽高尺寸分别为70mm、40mm、30mm，安装边界清晰，可直接通过底部平面贴合在设备安装板上，不需要额外加工适配沉槽，降低了配套安装面的加工难度。主体上部开设的半圆弧槽半径为20mm，槽面做了等高处理，主要用于适配圆柱形工件的外圆面，相比V型槽定位，圆弧槽与圆柱工件的接触面积更大，

　　单位面积承压更小，在夹持薄壁类圆柱工件时不容易出现夹痕或工件变形问题，适合定位表面精度要求较高的轴类、套类零件。支座上设置的两个圆柱定位销，一个布置在圆弧槽的中心轴线位置，另一个布置在支座上部的端面上，中心位置的定位销主要用于插入工件端面的中心工艺孔，实现工件的周向防转，避免工件在圆弧槽内发生转动偏移，上部端面的定位销则用于配合外部压块的定位孔，当外部压紧机构下压时，可通过该销实现压块的快速对位，保证压紧力始终垂直作用在工件中心位置，不会出现偏载导致的工件翘起问题。从尺寸链设计来看，支座上下两端的直边段距离圆弧槽端点的距离均为35mm，端部伸出的凸台厚度为10mm，凸台宽度与支座主体宽度一致，该凸台主要用于安装侧面的锁紧螺钉，

　　当工件放置在圆弧槽内后，可通过凸台上的螺纹孔拧入紧定螺钉，从侧面顶紧工件外圆，实现工件的完全固定，不需要额外配置顶部压紧结构，在空间受限的紧凑工位中适用性更强。支座的两个视图分别给出了正视方向的平面尺寸与侧视方向的台阶结构尺寸，所有尺寸标注均以安装底面为基准，符合机械加工的基准统一原则，加工时可一次装夹完成底面、圆弧槽、销孔以及凸台的加工，有效减少装夹次数带来的形位公差累积，销孔与安装底面的垂直度、圆弧槽与底面的平行度都能得到较好保证。实际应用中，这类支座常成对使用，分别支撑圆柱工件的两端，两个支座的圆弧槽同轴度可通过安装板上的定位键槽保证，相比整体式的长支座，分体式的成对支座可适配不同长度的圆柱工件，只需要调整两个支座在安装板上的间距即可，通用性更强，在小批量多品种的柔性生产线上应用优势明显。
