弯柄式带安装孔机械操作锁紧手柄

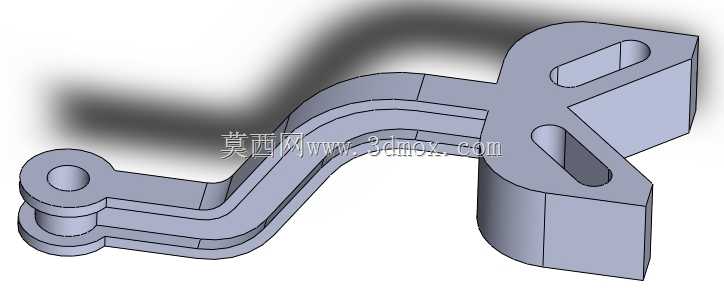

　　这类弯柄操作手柄常见于各类工业设备的工位锁紧、档位切换场景，比如工装夹具的快速压紧、机床防护门的锁止定位、输送线侧边挡停机构的手动操控，操作人员握持弯柄部分施力时，弧形的杆身结构能避开设备周边的突出构件，避免操作时手部磕碰，相比直柄结构更适合安装空间有遮挡、操作角度受限的工位。从结构设计来看，手柄一端为带R35圆弧的圆形安装端，中心预留通孔用于穿装销轴或固定螺栓，可实现手柄的绕轴转动，直段部分的等距分格结构并非装饰，是为了提升杆身的抗扭刚度，在操作人员施加较大扳动力时，避免直段杆身发生弯曲变形，保障力的传递效率。弯段部分采用双圆弧过渡设计，R150与R21.5的圆弧曲率经过匹配，既保证了握持段的长度符合人手抓握的人机工程要求，

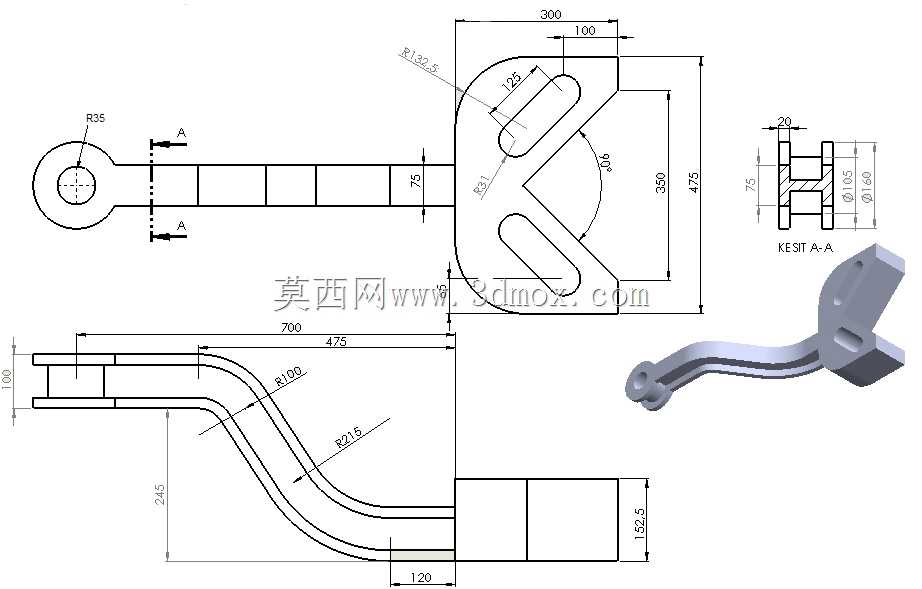

　　也让应力在弯折处均匀分散，不会出现应力集中导致的断裂风险。头部的V型定位面夹角为90度，两个长圆形腰孔可适配一定范围内的安装位置偏差，安装时无需严格对齐孔位，降低了现场装配的精度要求，头部总宽度300mm、高度475mm的尺寸边界，适配多数中型设备的操作位安装空间，A-A剖面显示的20mm厚度安装座，搭配Φ105与Φ160的同轴台阶结构，可直接嵌入设备的预留安装槽内，限制手柄的轴向窜动。设计时需要重点关注安装端销轴孔的同轴度，以及弯柄部分与头部定位面的角度公差，若角度偏差过大，会导致锁紧时V型面无法完全贴合定位件，出现锁止松动的问题，腰孔的长度方向需要与手柄转动方向匹配，保证转动过程中固定螺栓不会与腰孔边缘发生卡滞。这类手柄的受力工况多为间歇性手动施力，日常使用中需要定期检查安装销轴的磨损情况，以及弯杆部分是否出现塑性变形，避免因构件失效导致操作时发生安全隐患。
