带安装耳辐条式圆形端盖结构设计

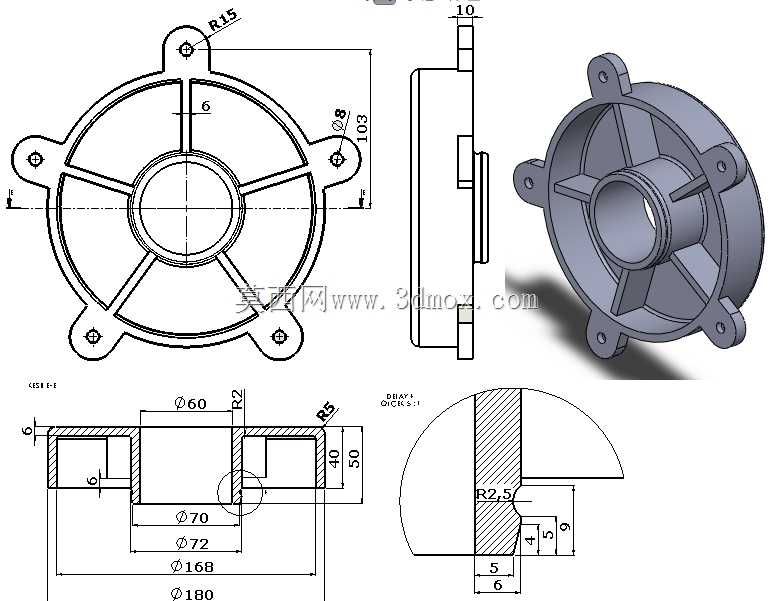

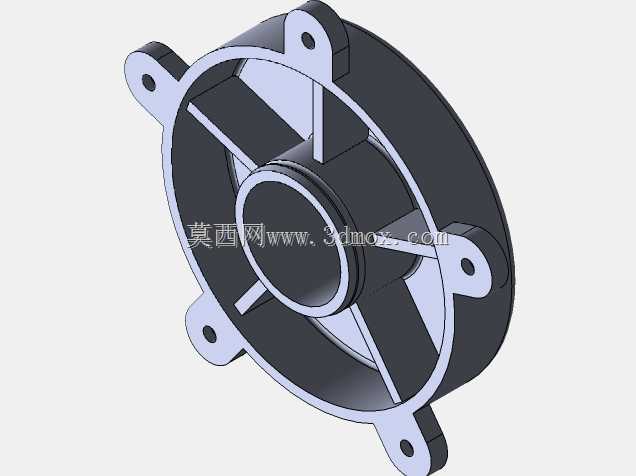

　　这类带周向安装耳的辐条式圆形端盖，常应用在中小型电机、风机、小型泵体的端部防护与支撑场景，也可作为减速箱、传动腔体的侧封构件，承担轴向定位、腔体密封、内部构件支撑的多重作用。从结构设计逻辑来看，中心设置的贯通轴孔用于穿设转轴或输出轴，孔位周边的凸台结构是为了增加轴配合段的轴向接触长度，提升轴系运转时的支撑稳定性，避免薄壁结构在轴承受径向载荷时出现形变。周向均匀分布的五根辐条连接中心凸台与外圈壳体，在保证整体结构刚度的前提下大幅削减了零件整体重量，同时辐条之间的镂空区域可以为腔体内部提供散热通道，适配电机、泵类设备运转时的通风散热需求，避免封闭端盖导致的内部积热问题。外圈延伸出的五个带孔安装耳，每个耳位都做了R15的圆角过渡处理，

　　安装孔直径为8mm，耳位与外圈主体的衔接处做了加厚处理，避免螺栓锁紧时耳位出现应力集中断裂的问题，五个安装耳沿圆周均匀排布，保证安装后螺栓受力均匀，不会出现单侧锁紧应力导致的端盖翘曲、密封失效问题。从尺寸边界来看，零件整体外径为168mm，中心凸台外径为72mm，轴孔直径为60mm，端盖总轴向高度为50mm，中心凸台突出外圈端面的高度为40mm，安装耳的轴向厚度为10mm，这些尺寸参数可以直接适配对应规格的腔体安装止口，安装时外圈嵌入腔体止口内，通过五个M8螺栓穿过安装耳孔完成锁紧固定。剖面结构显示端盖外圈的侧壁厚度为6mm，中心凸台与辐条的衔接处做了R2的圆角过渡，内壁与轴孔衔接位置做了R2.5的圆角，避免加工时的应力集中，

　　同时也能减少铸件成型时的缩孔缺陷。这类端盖在实际选型时，需要匹配对应腔体的止口尺寸、轴径参数，同时确认安装耳的孔位分布是否与设备法兰孔位对齐，辐条的镂空设计也方便后期对腔体内部构件进行观察与简单维护，无需完全拆卸端盖即可查看内部运转状态。
