三角铰接式支座机械零件结构设计

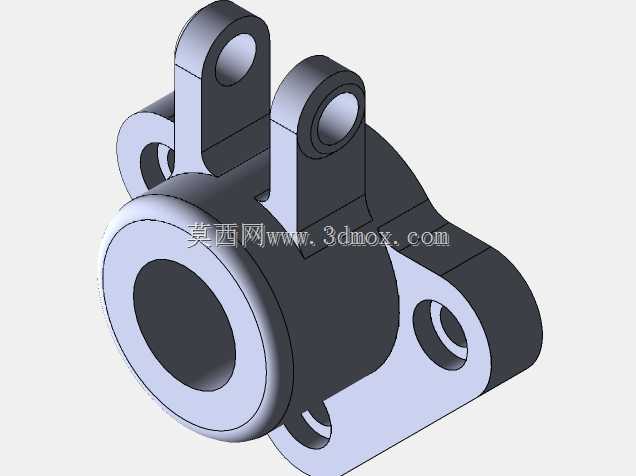

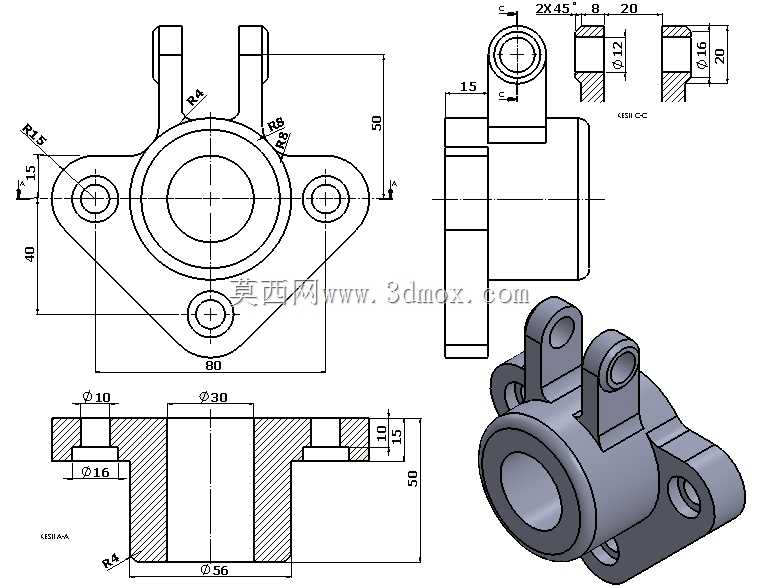

　　该零件属于设备铰接连接类支撑构件，常见于轻工自动化输送线、小型工装夹具的摆臂连接部位，也可作为小型气动执行元件的端部铰接支撑使用，核心作用是为转动副提供稳定安装基准，同时承担径向与轴向的复合载荷，避免铰接部位出现应力集中导致的结构失效。从结构设计逻辑来看，主体采用三角分布的安装耳布局，三个安装孔位呈等腰三角排布，底部两个安装孔中心距为80mm，上方铰接耳的中心高度距安装基准面为50mm，这种三角布局相比单侧悬臂支撑，能将铰接点的受力均匀分散到三个安装固定点，在同等载荷下可有效降低安装面的局部压应力，减少连接螺栓的受剪负荷。主体中心设置阶梯通孔，大端孔径30mm、深度15mm，小端孔径16mm，可适配不同直径的铰接轴或衬套压装，

　　孔位端面预留10mm深度的沉台，用于安装轴端挡圈或者密封端盖，避免铰接部位进入粉尘碎屑加剧磨损。上方的双叉耳结构设置同轴铰接孔，孔端做2×45°倒角，方便铰接轴的装配导入，耳板外侧做R4圆角过渡，消除加工过程中的应力集中点，耳板厚度8mm，铰接孔中心距主体安装面的垂直高度经过载荷校核，可满足摆臂±15°摆动范围内不与主体结构发生运动干涉。零件侧面的凸台结构设置直径12mm的通孔，可作为润滑脂注油通道或者辅助定位销孔使用，凸台端面距主体侧面的距离为15mm，预留足够的空间安装油嘴或者定位销端部。所有安装孔的端面均做锪平处理，保证螺栓安装时的贴合度，避免因安装面倾斜导致螺栓受附加弯矩。整体外形的圆弧过渡均采用R15、R8的圆角参数，

　　既减少铸造或机加工过程的应力集中，也能避免零件转运、装配过程中尖锐棱边造成的磕碰划伤。从安装边界来看，零件整体最大外轮廓宽度不超过90mm，高度方向不超过65mm，安装时三个固定孔采用M10螺栓即可满足锁紧要求，适配的安装板厚度建议不小于8mm，可保证铰接受力时的支撑刚度，铰接部位适配的销轴直径可选12mm或16mm规格，根据实际负载大小选配铜套或者滚针轴承作为转动副减磨元件。
