带弯管结构双法兰连接管道接头

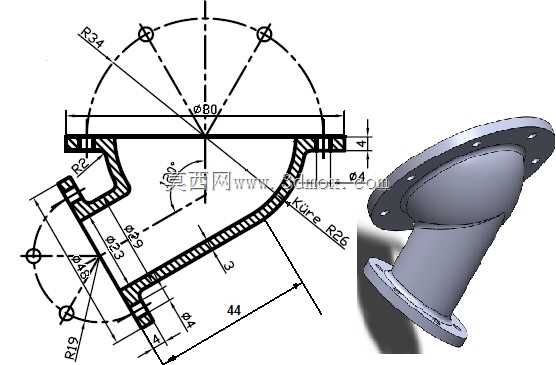

　　这类带弯转结构的双法兰接头，常应用在工业管路系统需要改变介质流向的安装场景，在化工流体输送、暖通管路布设、小型设备气路连接场景中都能见到它的身影，核心作用是实现两段不同走向管路的密封对接，避免管路强行弯折带来的应力集中与通径缩窄问题。从结构设计来看，两端的法兰盘均采用均匀分布的螺栓孔设计，上端法兰盘的螺栓孔分布在R34的圆周范围内，中心通径为φ80，法兰厚度为4mm，端面预留了密封垫安装的贴合面，能保证对接后的密封可靠性；下端法兰盘的螺栓孔分布在φ48的圆周上，通径尺寸适配对应规格的管路，两端法兰的安装孔位均做了倒角处理，方便安装时螺栓顺利穿入定位。中间的弯转段采用R26的曲面过渡，内壁光滑无突变台阶，能减少流体流经时的阻力损失，

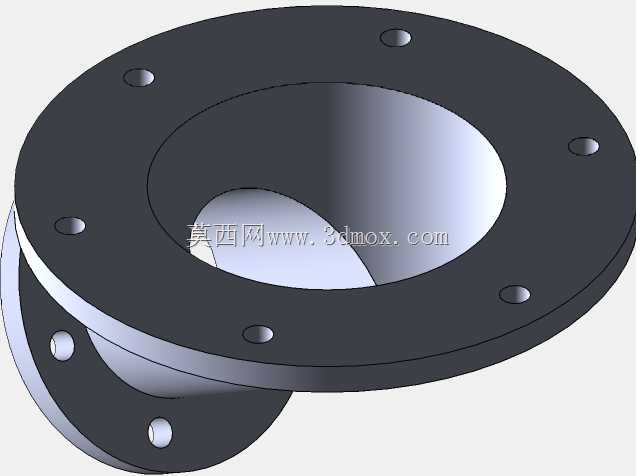

　　避免介质在转角处出现淤积，弯管段的壁厚均匀控制在3mm，既保证了结构强度，又不会过度增加整体重量。设计过程中优先考虑了安装边界的适配性，两端法兰的中心距控制在44mm，安装时不需要额外预留过大的操作空间，能适配空间紧凑的管路布设场景；法兰与弯管的衔接处做了R2的圆角过渡，避免应力集中导致的连接处开裂，同时也减少了铸造或注塑加工时的缺陷产生概率。接头的内壁轮廓从上端φ80的通径平滑过渡到下端对应通径，没有出现通径突变的情况，能保证流体输送过程中的压力稳定，减少紊流产生的振动与噪音。在实际选型使用时，可根据管路的压力等级匹配对应厚度的密封垫片，法兰盘的螺栓孔位公差按照通用管路配件的标准公差设计，能和同规格的标准法兰直接对接，不需要额外加工适配。三维建模过程中，曲面过渡部分需要严格控制曲率连续性，保证壁厚均匀，避免后续加工时出现壁厚不均导致的强度问题，法兰端面上的密封面平面度需要满足密封要求，防止安装后出现泄漏。
