异形凸轮分度限位安装板结构设计

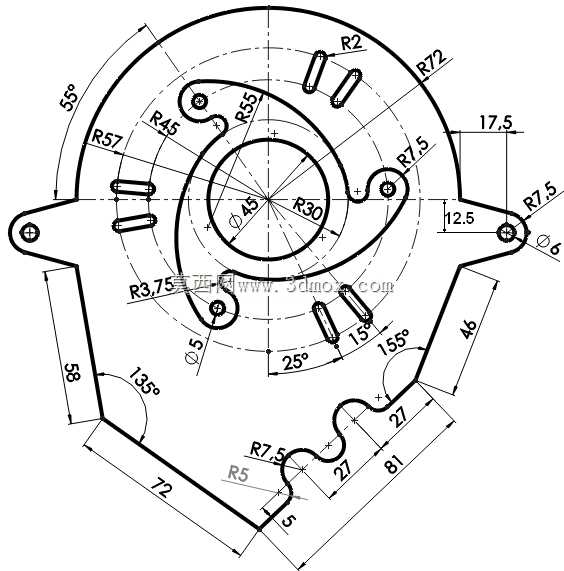

　　这款异形盘类构件多用于间歇分度机构的行程限位与安装承载场景，常见于轻工自动化送料设备、小型包装机械的转位工位，承担凸轮轨迹导向、周边功能元件安装固定、工位分度角度限位的多重作用，区别于标准圆形凸轮盘，该构件采用多段轮廓拼接的异形结构，可同时适配三个方向的外接组件安装需求。从结构设计逻辑来看，构件以中心Φ45内孔为装配基准，与主轴配合实现周向定位，中心基准外围R30的环形凸台为配合贴合面，保证安装后与主轴座的端面贴合精度，避免运转时出现偏摆。上部弧形段采用R72、R57、R45多段同心圆弧过渡，55°的弧形区间内预留3组长条形安装腰孔，腰孔采用R2端部圆角，可适配光电传感器、行程拨块的位置微调需求，

　　安装时无需重新打孔即可在腰孔行程内调整元件触发位置，适配不同分度节拍的参数调整。构件右侧延伸出两个带Φ5安装孔的凸耳，凸耳处R7.5圆角过渡避免应力集中，凸耳端面与中心基准的尺寸差控制在17.5mm，可直接对接设备机架的安装支脚，12.5mm的凸耳宽度刚好匹配常用M4螺丝的安装压合范围，无需额外加装垫片即可保证锁紧可靠性。下部轮廓采用多段折线与R5、R7.5圆弧拼接的异形结构，135°、155°等多组角度拐点对应不同工位的限位触发位置，其中27mm、46mm、72mm、81mm等线性尺寸，均是按照配套工位的组件布局核算得出，轮廓拐点处可直接作为硬限位的接触点，也可贴合安装缓冲阻尼块，减少分度到位时的刚性冲击。

　　构件上预留的4处带R55定位凸台的Φ5安装孔，沿中心基准周向分布，对应25°、15°、25°的角度间隔，可用于固定耐磨贴片或者轨迹随动轴承，当构件随主轴转动时，随动轴承沿轮廓曲面滑动，将周向转动转化为从动件的直线往复动作，实现工位切换的联动动作。58mm的侧边直段为安装基准边，装配时可紧贴机架定位面快速找正中心位置，降低现场装配的找正难度。整体轮廓的所有外角均做圆角过渡，既避免热处理或者钣金加工时出现应力开裂，也能防止安装调试过程中锐边划伤操作人员，所有安装孔的位置度公差均控制在0.1mm以内，保证多工位动作的协同精度，适配每分钟60-120次的间歇分度运转工况，长期运行下轮廓磨损量可控制在合理范围内，无需频繁更换维护。
