多圆弧过渡异形连接挂扣结构设计

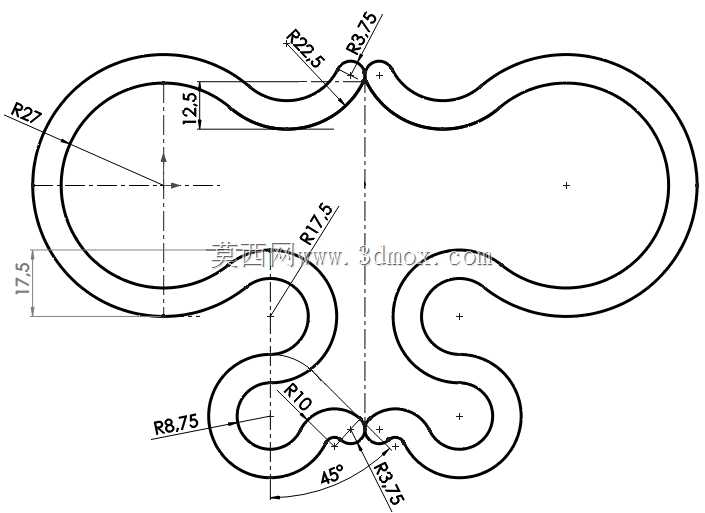

　　这类多圆弧平滑过渡的异形挂接构件，常应用在需要柔性限位、快速挂装的工装夹具、输送线挂具以及小型设备快装结构场景中，实际使用时依靠连续顺滑的曲面轮廓，避免挂接过程中出现卡滞、刮蹭配套工件的问题，相比直角转折的挂扣结构，圆弧过渡的设计能有效分散应力集中点，在频繁插拔、反复挂取的工况下，能大幅降低构件根部出现疲劳裂纹的概率。从设计逻辑来看，整个构件采用对称式布局，上部大圆弧段作为主要的挂接承载区，R27的外圆弧与内侧R17.5的圆弧形成等宽的环形挂接槽，槽宽12.5的尺寸刚好匹配常用直径的圆钢挂轴，挂入后能实现周向小角度的自适应转动，不会因为安装对位偏差出现别劲卡死的问题。上部衔接处的R22.5、R3.75小圆弧，

　　主要作用是做轮廓顺滑过渡，避免两个大圆弧段衔接处出现应力突变的尖角，同时也能在挂接推入时起到导向导入的作用，降低对位操作的精度要求。下部的S形连续弯转段，采用R8.75、R10以及45度斜向定位的多段圆弧拼接，这部分结构主要承担弹性形变补偿的功能，当挂接到位后，下部的弯转结构能产生微小的弹性形变，提供持续的张紧力，避免设备运行过程中因为振动出现挂扣松脱的问题，末端的小圆弧收尾结构，既可以作为拆卸时的施力点位，也能避免尖锐边缘划伤操作人员。整个构件的轮廓尺寸完全围绕挂接轴径、安装空间边界做匹配设计，所有圆弧的圆心都设置在对称中心线以及水平、垂直辅助定位线上，加工时可以直接通过线切割、数控铣削一次成型，不需要额外做倒角修型工序，

　　连续的曲面轮廓也让后续的表面处理工序更易操作，不会出现镀层、涂层在尖角处堆积不均的问题。在实际选型适配时，只需要核对上部挂接槽的宽度尺寸、整体轮廓的安装边界，就能匹配对应的挂装工位，不需要额外做结构修改，对称式的设计也让构件没有安装方向的强制要求，能降低现场装配的出错概率。
