多翼式离心风轮结构设计方案

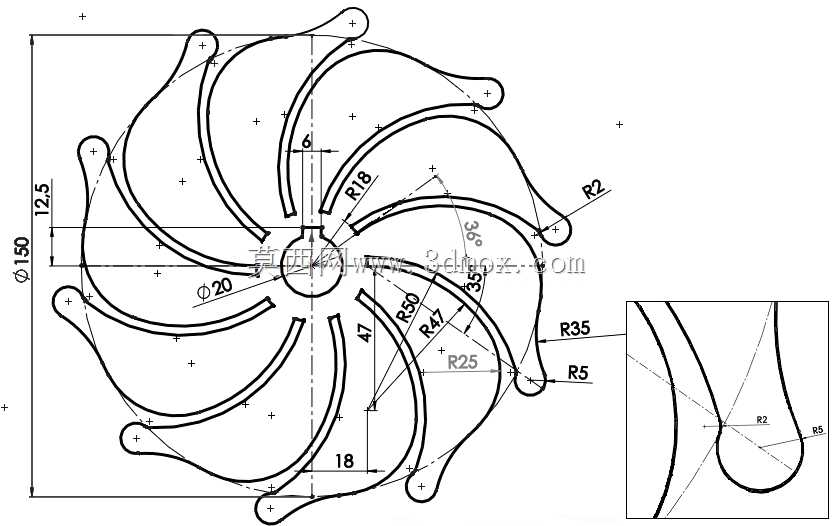

　　这类多翼式风轮主要应用在小型通风散热、低压送风场景中，常见于桌面散热设备、小型机柜通风单元、家用空气循环装置的核心动力端，负责将电机输出的旋转动能转化为定向气流的压能，实现指定区域的空气置换或热量带走。从结构设计逻辑来看，叶片采用大曲率圆弧叶型，是为了在较低转速下获得更大的送风流量，同时降低气流沿叶片表面流动时的分离损失，减少运行过程中的气动噪声。图纸上标注的中心安装孔直径为20mm，可直接适配常规输出轴径的小型驱动电机，轮毂区域的R18圆弧过渡，能够避免轮毂与叶片根部的应力集中，提升长期高速旋转下的结构疲劳强度。叶片外轮廓的多段圆弧衔接设计，从R25、R35到叶尖的R2、R5圆角，一方面是控制叶道内的气流流通截面渐变，

　　让气流从轴向进入叶轮后能平滑转向径向流出，另一方面叶尖的小圆角设计可以减小叶尖与风筒内壁间隙处的涡流损失，提升风机的运行效率。整体安装边界上，风轮轴向宽度标注为18mm，径向最大尺寸可通过标注的R50圆弧确定，适配小尺寸安装空间的设备需求，叶片前缘的2.5mm厚度设计，在保证叶片自身结构刚性的前提下，尽可能减小了进气侧的气流阻挡面积，提升进气效率。相邻叶片间的36度夹角均匀分布，9片叶片的排布方式经过动平衡考量，旋转时的质量分布更均匀，降低运行时的振动幅值，不需要额外增加过多的平衡配重块就能满足G6.3级的动平衡精度要求。叶片尾部的特殊圆弧收口结构，能够减少气流离开叶道时的尾迹涡尺度，降低离散噪声的峰值，

　　适合对运行噪音有要求的民用或办公场景设备使用。在建模过程中，需要注意各段圆弧的相切约束，避免叶型表面出现硬折点，否则不仅会影响气动性能，还会在3D打印或模具注塑生产时出现应力集中导致的部件开裂问题，中心孔的公差建议取H7级，保证与电机轴的配合精度，避免运行时出现叶轮窜动。
