六耳花键连接传动轮结构设计方案

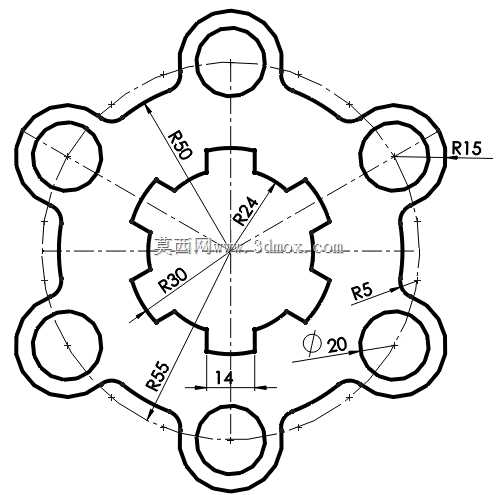

　　这类带六处外伸安装耳的花键传动轮，常应用在中小功率的多工位回转设备、间歇传动机构以及轻工机械的同步传动链路中，核心作用是实现中心轴与外围联动构件的扭矩传递，同时通过六个均布的安装位完成周向负载的均匀分摊，避免单点受力过大导致的连接失效。从结构设计逻辑来看，中心采用内花键结构，齿形轮廓按R24、R30的参数做圆弧过渡，既保证了与对应外花键轴的啮合接触面积，又能通过圆弧齿根降低应力集中系数，相比直齿花键更适合承受小幅冲击载荷的传动场景。六个安装耳沿R50、R55的节圆呈60度均布，每个耳位设置Φ20的安装通孔，孔位外侧做R15的圆弧包边，耳片与中心轮体的衔接处采用R5的圆角过渡，能有效消除冲压或铣削加工时的应力残留，

　　同时提升零件整体的结构刚性。中心花键的轴向定位尺寸14，是匹配对应轴段的安装宽度设计，装配时可通过轴用挡圈或轴肩完成轴向限位，防止传动过程中轮体发生轴向窜动。六个安装耳的中心分布在直径110的节圆上，安装时可通过穿装螺栓连接外围的传动拨杆、同步连杆或是负载盘，均布的结构能让每个安装点承受的扭矩负载保持一致，即便在频繁正反转的传动工况下，也不会出现单个安装孔受力过载开裂的问题。设计这类零件时，需要重点关注花键的同轴度公差，以及六个安装孔的位置度公差，若孔位偏差过大，装配后会导致传动卡滞、负载不均，长期运行还会引发螺栓疲劳断裂。零件的外轮廓采用双圆弧曲线衔接六个安装耳，相比直线连接的轮廓，能在同等重量下获得更高的结构强度，

　　同时减少转动过程中的风阻与动平衡偏差，对于转速在300rpm以内的中低速传动场景，无需额外做动平衡校正即可满足使用要求。这类传动轮的材质通常选用45号钢经调质处理，若应用在有腐蚀环境的食品、化工设备中，也可更换为304不锈钢加工，安装孔位可根据实际连接需求加装衬套，降低孔壁的磨损速率，延长零件的整体使用寿命。在实际设备维护中，这类零件的失效形式多为花键齿面磨损、安装孔挤压变形，设计时预留的圆弧过渡结构也能减少应力断裂的风险，相比三耳、四耳的同规格传动轮，六耳结构的负载冗余更高，更适合传动负载波动较大的工况。
