双耳式异形线材弯折成型结构设计

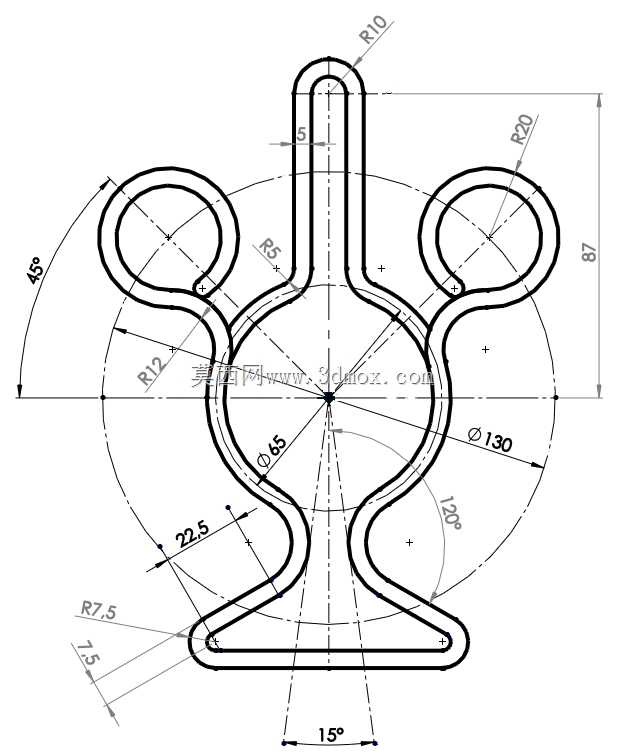

　　该构件采用圆截面线材一体弯折成型，无额外拼接焊缝，整体结构对称，核心功能是通过自身线材的弹性形变实现卡接、限位或弹性支撑作用，常见于小型机电设备内部线束固定、箱体盖板快速锁止、工装夹具的弹性定位环节，也可作为小型日用五金的弹性连接构件使用。从结构尺寸来看，构件总高度为87mm，中部最大外轮廓直径为130mm，中心基准圆直径65mm，两侧环形耳的外圆弧半径为R20，耳位与中心轴线呈45°夹角分布，顶部延伸段的弯折圆弧为R10，线材弯折处的内圆角统一为R5，底部平直支撑段长度22.5mm，底部弯折圆弧为R7.5，所有弯折处均做了圆弧过渡，避免线材弯折过程中出现应力集中导致的断裂问题。设计阶段优先考虑了线材成型的工艺可行性，

　　所有弯折角度与圆弧半径均匹配常规线材折弯机的加工参数，120°的底部收腰角度既保证了构件中部的形变空间，又能让两侧耳位在受外力按压时产生均匀的弹性形变，不会出现单侧应力过大的情况。实际应用中，两侧的环形耳既可以作为受力施力点，也可以穿装销轴实现与其他构件的铰接，底部平直段可直接嵌入安装基座的预留槽内，无需额外紧固件即可完成初步定位，安装边界仅需预留直径135mm、高度90mm的圆柱形空间即可，不会与周边其他构件产生运动干涉。构件的线材直径可根据实际负载需求调整，当前图纸标注的尺寸适配常规65Mn弹簧钢或304不锈钢线材加工，成型后仅需做去毛刺处理即可投入使用，表面处理可根据使用场景选择镀锌、喷塑或抛光处理，适配不同的防腐与外观要求。在结构受力层面，中部的球形外轮廓设计让构件在受径向压力时，应力能均匀分散到各个弯折段，避免局部应力超过线材屈服极限，顶部的窄段延伸可作为插接定位端，直接插入对应安装孔内实现预固定，降低装配环节的对位难度。
