对称式铰接连接支架工程结构设计

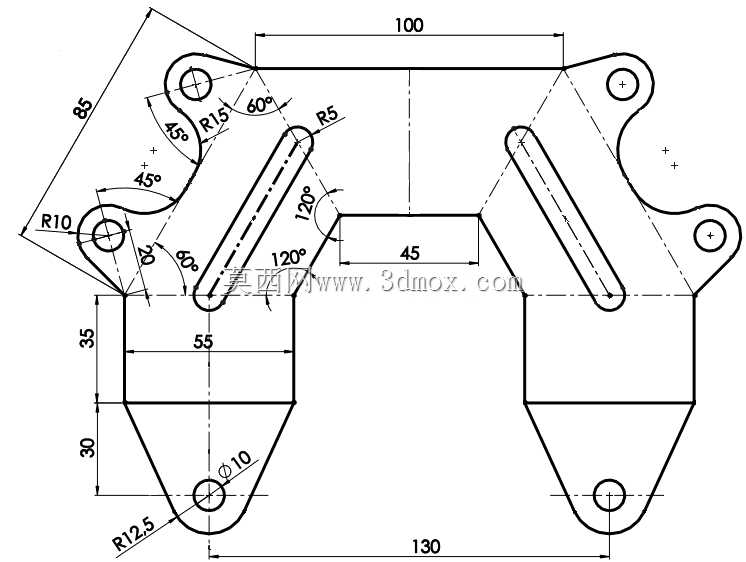

　　这类对称式铰接连接支架，多应用在中小型工程机械、农用机具的连杆传动系统中，作为多组动臂、拉杆的交汇连接载体，承担载荷分流、运动轨迹约束的核心作用，实际工况下需要同时承受多方向的拉压交变载荷，以及铰接部位反复转动带来的摩擦损耗，因此结构设计上优先采用对称布局来平衡两侧受力，避免单侧应力集中导致的构件变形失效。从结构细节来看，支架上部设置两处带安装孔的铰接耳板，分别通过R15、R10的圆弧过渡消除耳板根部的应力集中，耳板与中部主体的夹角分别设置为45度、60度，匹配对应连杆的运动摆角范围，防止连杆摆动过程中与支架本体发生运动干涉；中部设置的两处斜向长圆孔，用于安装过程中的位置微调，可补偿相邻构件的加工装配误差，长圆孔周边做R5圆角处理，

　　避免长槽端部出现应力开裂问题。支架下部的两个垂向支脚，上端通过45mm宽的平直段与中部主体衔接，支脚总高度65mm，下端设置直径10mm的铰接通孔，孔位外侧做R12.5的圆弧收头，既可以减少支脚下端的材料冗余，又能避免尖锐边角在装配过程中划伤操作人员或相邻管线。整体安装边界上，支架上部总宽度控制在100mm，下部两支脚的中心间距为55mm，所有铰接孔的中心距都通过角度与线性尺寸双重标注锁定，建模时可以先绘制单侧轮廓再通过镜像完成整体结构，能有效保证两侧结构的尺寸一致性，减少建模过程中的重复操作。这类支架在选材上多采用Q235或45号钢加工，成型后对铰接孔部位做淬火处理提升耐磨性能，装配时需要在铰接配合面添加润滑衬套，

　　降低转动过程中的磨损速率，延长构件的整体使用寿命。设计过程中需要重点校核各铰接点的载荷分配，尤其是上部60度夹角耳板与中部主体的衔接位置，是整个支架的应力峰值区域，需要通过有限元分析确认圆角过渡处的应力值处于材料许用应力范围内，避免长期交变载荷下出现疲劳断裂问题。
