对称式带孔异形机械安装连接板结构

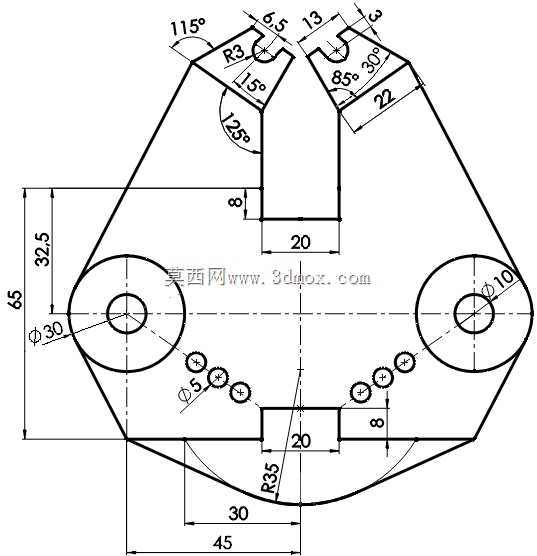

　　这类对称异形安装连接板，多应用在中小型自动化设备的机架衔接、工装夹具的工位承载、检测设备的基准定位场景中，作为两侧执行单元与中部主体结构的过渡连接件使用，承担载荷传递、部件定位、安装基准统一的核心作用。从结构设计逻辑来看，整体采用左右完全对称的布局，两侧设置直径30的大圆孔作为主安装定位孔，可配合销轴、螺栓完成与两侧立柱或摆动臂的铰接连接，孔位中心距与整体外轮廓匹配常规小型自动化模组的安装跨距，能直接适配市面多数标准型材搭建的设备框架，无需额外加工转接件。中部上下位置分别设置宽度20、深度8的矩形凸台与凹槽，作为与中部主体结构的嵌合定位结构，装配时可直接卡入对应型材的卡槽内，减少装配时的对位调整工作量，同时提升连接后的抗扭刚度，

　　避免设备运行过程中连接板出现横向窜动。下方设置R35的圆弧过渡边，既可以减少板材加工时的应力集中，避免长期受载出现边角开裂，也能避让设备下方走线的拖链或运动部件，防止运行过程中出现结构干涉。上部两侧的斜向凸耳结构分别设置不同角度的安装面，左侧凸耳带有115°、125°的折弯角度与R3圆弧过渡，右侧凸耳带有85°、30°的安装斜面，两个凸耳上均设置直径5的小孔，用于安装小型传感器、行程开关或气路固定座，斜向设计的安装面可让检测元件直接对准工位检测点，无需额外加装角度调节支架。两侧大孔旁均匀排布的四个直径5的小孔，为辅助安装孔位，可根据实际装配需求加装限位块、缓冲垫或者走线固定座，预留足够的功能扩展空间。

　　整体板材厚度方向的尺寸匹配常规连接承载需求，所有边角均做圆弧过渡处理，既满足加工时的冲压或铣削工艺要求，也避免装配调试过程中尖锐边角划伤操作人员或线缆。设计时将所有安装孔位的中心基准统一在横向与纵向的中心轴线上，加工时可一次装夹完成所有孔位与轮廓的加工，有效控制形位公差，保证两侧安装位的同轴度，降低批量加工的成本与装夹校准时间。这类连接板在实际使用中，可根据应用场景选择碳钢镀锌、铝合金阳极氧化或者不锈钢材质，分别对应普通工业环境、轻量化需求场景与腐蚀工况下的使用要求，无需修改整体结构尺寸即可直接替换材质生产，适配性较强。
