弧形弯板类机械结构工程图纸设计

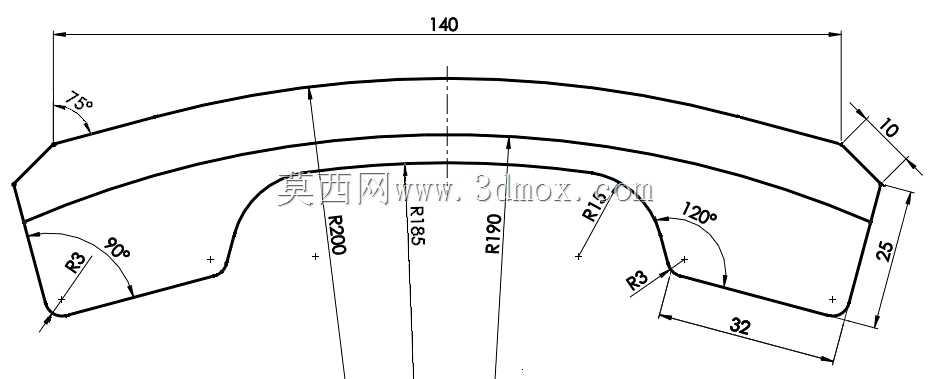

　　这类弧形弯板结构多应用在输送设备的导向护边、弧形轨道的侧挡构件、小型机具的握持护罩等场景，日常工况下主要承担物料导向、边缘防护、轮廓限位的作用，部分同结构构件也会作为设备外壳的弧形拼接段使用，适配有圆弧过渡需求的设备外装需求。从结构设计逻辑来看，整体轮廓以多段同心圆弧为核心基准，最外侧轮廓总跨度控制在140mm，端部直段厚度为10mm，侧边直段高度为25mm，端部安装段的水平长度为32mm，所有安装边界尺寸都预留了常规紧固件的装配余量，不需要额外二次加工即可适配M3-M6规格的常规紧固件安装。结构上的圆弧半径从内到外依次设置为R190、R185、R200，三段圆弧保持同心排布，保证弧形段的壁厚均匀，避免出现应力集中的厚薄突变区域；

　　两端的过渡位置分别设置了R3的圆角，消除锐边的同时，也能减少装配过程中对操作人员的剐蹭风险，其中一端设置了75°的斜切过渡，适配相邻构件的斜向拼接需求，另一端设置120°的弯折角，匹配设备转角位置的安装角度。两端的90°弯折位置同样做了R3圆角过渡，避免弯折处出现应力开裂的问题，端部的R15圆弧过渡则是为了匹配相邻回转构件的运动轨迹，预留足够的运动间隙，防止构件运行过程中出现干涉。在建模过程中需要优先确定三段同心圆弧的圆心基准，所有尺寸标注都以该圆心为定位基准，保证各段圆弧的同轴度公差控制在合理范围内，两端的直段部分需要和圆弧段做相切约束，避免轮廓出现折点影响后续的加工成型。这类构件如果采用钣金工艺加工，

　　需要提前核算圆弧段的展开长度，预留折弯余量；如果采用机加工工艺，则需要在编程时注意圆弧进刀的路径设置，避免接刀痕出现在构件的外露面。实际选型应用时，需要核对安装位置的弧形跨度、端部安装孔的定位尺寸，确认和相邻构件的拼接角度匹配，尤其是120°弯折端的角度公差需要控制在±0.5°以内，避免安装后出现拼接缝隙过大的问题。日常维护中这类构件不需要特殊养护，仅需定期检查固定紧固件的松紧度，若出现磨损超差的情况可直接按图纸尺寸替换，不需要对相邻构件做调整。
