带流线型端头的轴类回转连接零件

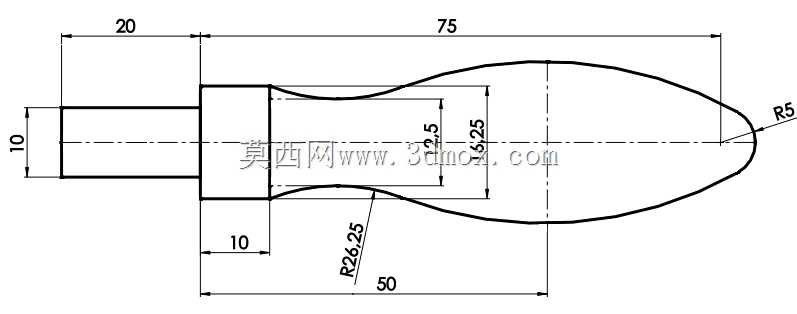

　　这类带流线型端头的轴类零件，常应用在轻工输送设备、小型流体管路导向机构、手动操作杆件的端头位置，区别于常规平端或倒角端的轴件，其流线型外轮廓能有效降低杆件在流体环境中移动时的阻力，也能避免尖锐端头在人工操作、设备开合过程中剐蹭周边管线或操作人员，在食品加工输送线的导向拨杆、小型气动执行机构的外露活塞杆端头都能见到同类结构的应用。从结构设计逻辑来看，零件整体为同轴回转体结构，左侧的两段圆柱段为安装配合段，最左侧直径较小的圆柱段长度为20，用于插入对应安装孔位实现径向定位，相邻的直径稍大的轴肩段长度为10，承担轴向限位作用，安装时轴肩端面贴合安装基准面，能保证零件伸入设备内部的长度符合装配公差要求。中间段的收腰结构采用R26.

　　25的圆弧过渡，收腰位置的最小直径为12.5，距离左侧轴肩端面的轴向尺寸为50，这一收腰设计一方面可以降低零件整体重量，减少回转或往复运动时的惯量，另一方面也为配套的密封件、卡簧等附件预留了安装空间，避免装配时零件与周边结构产生干涉。右侧的流线型端头整体轴向长度为75，端头最外端采用R5的圆弧收头，端头最大直径为16.25，圆弧过渡的曲面在零件做轴向进给动作时，能顺畅导入对应的配合孔位，无需额外做对中调整，能有效提升装配效率，同时在作为操作杆使用时，圆润的端头也能提升握持操作的舒适度。建模过程中需要重点保证各段回转面的同轴度公差，所有圆弧过渡位置需要保证曲面连续无拐点，避免出现应力集中的棱边，轴肩的定位端面需要保证与轴线的垂直度，

　　避免安装后出现偏斜。这类零件的加工通常采用棒料车削一次成型，流线型曲面部分可采用数控车床走圆弧插补加工，加工后需要对过渡位置做抛光处理，降低表面粗糙度，在有耐腐蚀要求的使用场景下，还可做表面氧化或镀层处理，提升零件的使用寿命。在实际选型适配时，需要重点核对左侧安装段的直径与长度尺寸，确认轴肩的限位尺寸符合安装空间的边界要求，同时右侧端头的最大轮廓尺寸不能超过设备运行时的周边间隙，避免运动过程中出现卡滞。
