带花形外轮廓的环形机械传动构件设计

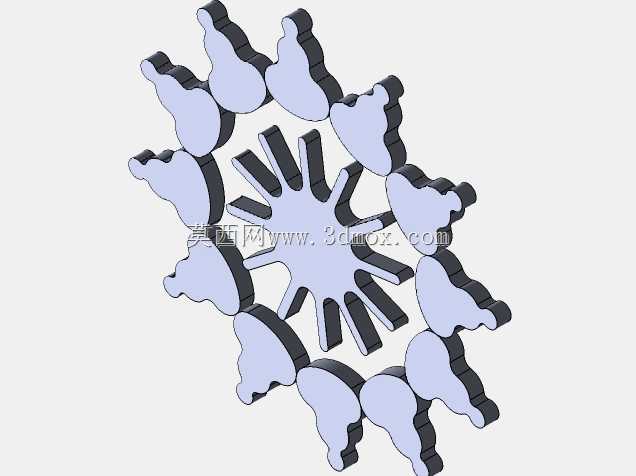

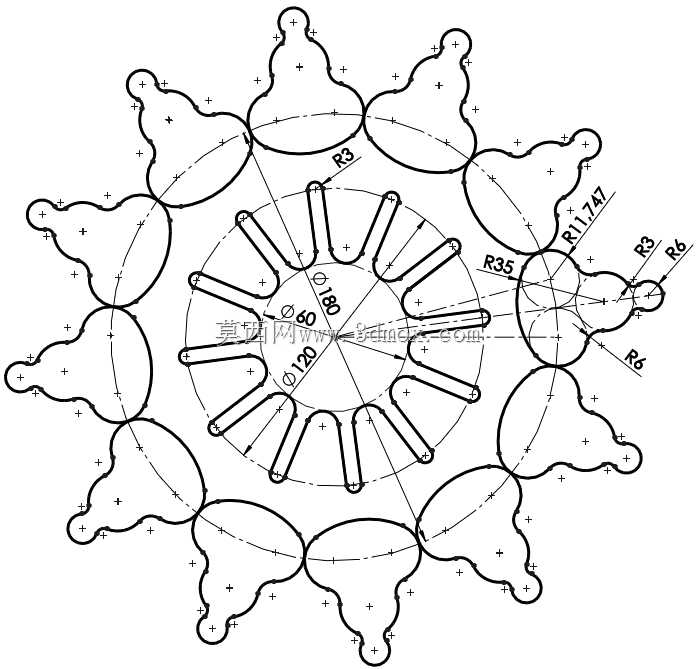

　　该环形构件的外轮廓采用十二组对称圆弧拼接的花形结构，并非为装饰性设计，而是适配特定工况下的卡接定位需求，常见于间歇式送料机构的分度转盘、轻工包装设备的工位载具基座，这类场景中构件需要周向均匀分布12个工位安装位，外轮廓的凸起圆弧段可配合弹性顶销实现到位锁止，避免转盘在工位停留时出现周向窜动，保障上下料、压合等工序的定位精度。构件内圈设置12组径向伸出的卡爪结构，卡爪端部做R3圆角过渡，可直接卡接配套的环形工装或载具，无需额外设计紧固件连接，减少装配环节的零件数量，适配快换工装的使用需求，在多品种小批量的生产场景中，能大幅缩短工装更换的停机时间。从尺寸标注来看，构件内孔直径为120mm，中间基准圆直径180mm，

　　外轮廓最大回转半径为117.47mm，安装时可通过内孔与主轴采用H7/k6的过渡配合定位，周向可通过卡爪间隙插入平键传递扭矩，整体安装边界控制在直径240mm的圆形区域内，不会与周边的送料臂、检测传感器等部件产生运动干涉。设计过程中优先采用全圆弧相切的轮廓构建方式，所有外轮廓衔接处均做R6圆角过渡，一方面减少铣削加工时的刀具拐角冲击，延长硬质合金铣刀的使用寿命，另一方面避免构件高速旋转时轮廓尖角处产生应力集中，提升构件的抗疲劳性能，适配最高120rpm的间歇回转工况。内圈卡爪与主体连接位置采用R35的大圆弧过渡，分散卡爪承受的径向载荷，即使在卡接工装偏重的工况下，也不会出现根部断裂的问题。图纸标注的所有尺寸均以中心孔为基准，

　　遵循独立公差原则，轮廓度公差控制在0.1mm以内，既满足普通铣床的加工精度要求，又能保障工位定位的重复精度在0.2mm以内，适配大部分轻工装配、食品包装设备的精度需求，无需采用高精度的数控磨床进行后续精加工，有效控制零件的加工成本。这类构件在实际应用中通常采用45号钢经调质处理后铣削成型，表面做发黑处理提升防锈能力，若用于食品接触场景，也可更换为304不锈钢材质，轮廓尺寸无需调整即可直接适配原有安装接口。
