流线型艺术支撑摆件结构设计

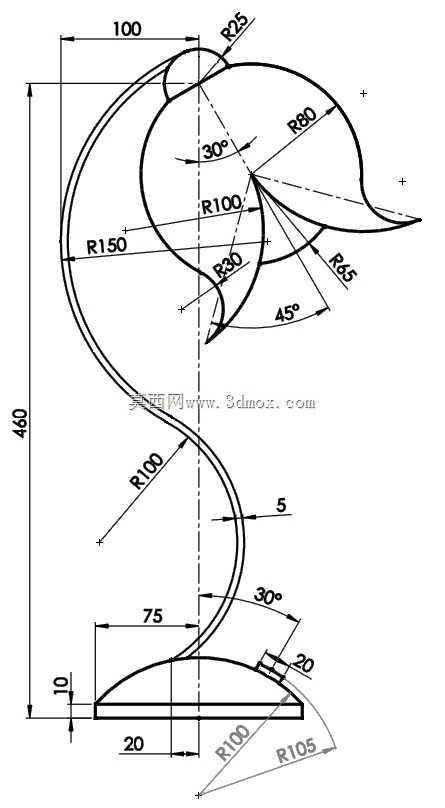

　　这类流线型曲面支撑构件，常应用于室内装饰摆件、文创展示道具、小型艺术装置的承重支撑场景，区别于常规工业结构件，它同时兼顾力学支撑性能与视觉艺术表现力，既可以作为独立装饰摆件放置于桌面、展陈台面，也可作为小型艺术装置的连接支撑段，衔接上部艺术造型与下部固定底座，在文创产品设计、展陈道具制作领域应用较多。从结构设计逻辑来看，整个构件采用全圆弧曲面过渡，没有尖锐棱角，上部造型由多段不同半径的圆弧相切拼接而成，R25、R30、R65、R80、R100、R150的圆弧段通过30°、45°的角度约束实现平滑衔接，避免曲面出现拐点或褶皱，既保证了外观的流畅感，也能让后续加工时的曲面走刀路径更顺滑，减少加工接刀痕迹。

　　中部的S形支撑段采用R100的大曲率圆弧过渡，壁厚控制在5mm，这个厚度既能够保证上部造型放置后的结构刚性，避免受力后出现弯折变形，也不会因为壁厚过大导致整体重量超标，适配桌面摆放的承重需求。下部底座采用半圆弧轮廓设计，R100与R105的圆弧组合形成稳定的支撑面，底座边缘设置20mm的平直安装边，安装边厚度10mm，可通过粘接、磁吸或者小型紧固件的方式与放置台面固定，保证整个摆件放置后的稳定性，不会因为重心偏移出现倾倒问题。设计过程中需要重点关注各段圆弧的相切约束关系，尤其是上部多段圆弧拼接的位置，必须保证相邻圆弧在连接点处的切线方向一致，否则曲面建模时会出现破面，后续不管是3D打印打样还是数控铣削加工，都会出现轮廓偏差。

　　同时要校核整体重心位置，中部S形段的曲率设置需要让上部造型的重心投影落在底座支撑面范围内，75mm的底座横向尺寸搭配20mm的安装边，能够提供足够的支撑力矩，即使上部造型有外伸的轮廓段，也能保证放置平稳。整个构件的总高度方向尺寸从底座底面到上部造型顶端为100mm的横向跨度约束，整体尺寸适配桌面摆放的空间要求，不会占用过多台面空间，曲面的流线型设计也能减少清洁时的死角，日常维护更方便。在建模阶段需要先绘制各段圆弧的定位中心线，通过角度标注确定各圆弧的圆心位置，再逐一绘制圆弧段并添加相切几何约束，最后通过曲面加厚、实体合并的方式完成整体建模，保证壁厚均匀，避免出现壁厚突变导致的应力集中问题，不管是采用树脂3D打印、塑料注塑还是金属铣削加工，都能保证成型后的结构强度与外观质量。
