螺旋顶升式机械千斤顶结构设计

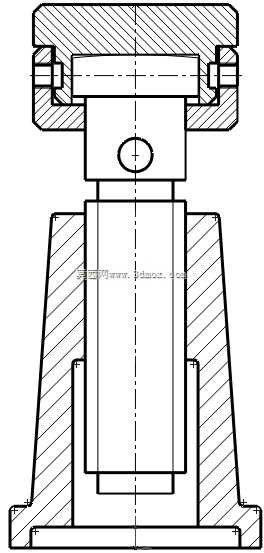

　　这款机械千斤顶采用纯机械螺旋传动实现顶升作业，完全区别于液压类顶升设备，不存在液压油泄漏、密封件老化失效的隐患，可在高温、低温、多粉尘、强腐蚀等复杂工况下稳定工作，常见于设备检修工位的重型部件举升、机械装配过程中的位置微调、户外无动力场景下的重物支撑作业，也可作为工装夹具的刚性支撑单元嵌入生产线定位工位，适配无外接动力源的野外抢修、狭小空间内的设备调平场景。从结构设计逻辑来看，整体采用同轴嵌套式布局，底座为带安装法兰的锥形支撑结构，大尺寸法兰边预留均匀分布的螺栓过孔，可通过地脚螺栓固定在作业平台或承载基座上，避免顶升过程中出现侧滑偏移；锥形壳体的壁厚从下往上逐步过渡，既保证底座区域的承压强度，又控制上部结构的整体重量，

　　内部预留的空腔完全容纳缩回状态的升降螺杆，最大限度压缩设备收纳后的整体高度，适配狭小安装空间的布置需求。中部的升降螺杆采用梯形传动螺纹，具备良好的自锁性能，顶升到位后无需额外锁止机构即可保持支撑高度，不会因负载波动出现自行回落的问题，螺杆上部设计有贯穿的径向销孔，可插入撬杆类工具手动旋转螺杆实现升降调节，无需配套专用操作手柄，现场作业的适配性更强。顶部的承载座采用回转式结构设计，与螺杆顶端通过止推结构连接，顶升过程中承载座可自适应贴合被支撑工件的接触面，避免因接触面倾斜导致局部应力集中，承载座外侧设置的防尘端盖与底座上部的密封结构配合，可阻挡外界粉尘、碎屑进入螺纹传动副，延长传动部件的磨损周期，降低日常维护频次。

　　设计过程中对各部件的受力路径做了完整的传力优化，负载从顶部承载座传入后，通过止推轴承结构将轴向力均匀传递到升降螺杆，再经螺纹副传递到底座壳体，最终通过底部法兰分散到安装基础上，所有受力截面均做了圆角过渡处理，避免应力集中导致的结构断裂风险；各配合面的公差选用基孔制间隙配合，既保证螺杆升降过程的顺畅度，又控制径向晃动量在合理范围内，保证顶升过程的稳定性。安装边界方面，底座法兰的安装孔位采用等圆心角分布，可适配不同规格的安装基座固定需求，设备完全缩回时的总高度可满足低矮空间的伸入作业要求，最大伸出高度覆盖常规检修、装配作业的顶升行程需求，整体结构无易损的密封、液压元件，全金属结构的使用寿命远高于同吨位液压千斤顶，日常仅需定期对螺纹副涂抹润滑脂即可维持正常作业状态。
