大型拖挂车驻车支撑千斤顶结构设计

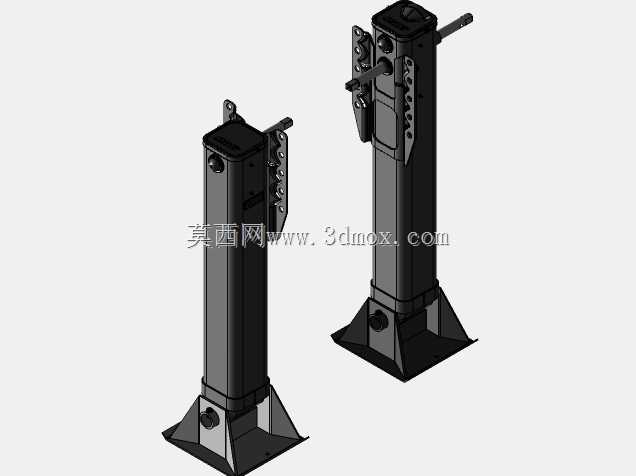

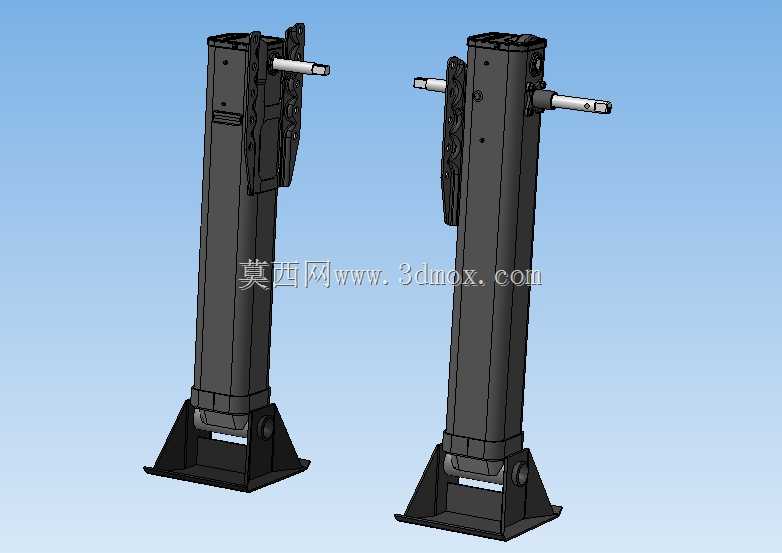

　　在长途干线物流、工程设备转运场景中，重型拖挂车脱离牵引车后，需要稳定的支撑结构维持车体水平，避免挂车前端下沉、连接结构受力变形，这类驻车支撑装置直接决定了静置状态下的挂车稳定性，尤其是在非硬化铺装的临时停靠场地，支撑结构的接地性能、承载冗余直接关系到停靠安全。本次呈现的双柱式驻车千斤顶，采用左右对称布置的结构形式，单柱主体为矩形截面伸缩套筒结构，外层套筒作为固定承载基体，侧面预留与挂车车架纵梁连接的安装孔位，安装时可通过螺栓直接贴合在车架纵梁腹板位置，不需要额外设计复杂的转接支架，适配多数重型平板挂车、仓栅挂车的车架安装边界。

　　从功能设计逻辑来看，该千斤顶采用侧置摇把输入的传动结构，摇把轴线与套筒伸缩方向垂直，内部通过齿轮副将旋转运动转化为丝杆的升降动作，操作人员站在挂车侧面即可完成升降操作，不需要探身到车架下方操作，适配户外停靠时的操作空间限制。底部支撑脚采用铰接式宽幅底板设计，底板与内套筒下端通过销轴连接，可在一定角度范围内自适应地面坡度，即使停靠在略有倾斜的碎石路面、压实土路面，底板也能完全贴合地面，避免局部应力集中导致的支撑下陷。

　　结构细节上，外层套筒侧面设置了多档位锁止卡槽，当千斤顶升降到目标高度后，可插入锁止销承担静态承载载荷，将丝杆副从长期静载受力状态中解放出来，避免长期静置导致的丝杆螺纹蠕变变形，延长传动部件的使用寿命。摇把位置设置了可折叠的防转结构，非操作状态下摇把可贴合套筒侧壁固定，避免车辆行驶过程中摇把晃动产生异响或干涉周边部件。两个千斤顶单元独立工作，可根据挂车左右侧的地面高度差分别调整升降行程，快速将挂车台面调整至水平状态，适配挂车停靠时装卸货物的水平度要求，尤其是在装卸精密设备、堆垛托盘货物时，水平的台面能避免货物滑移、装卸设备通行受阻。

　　从安装边界来看，单柱主体的截面尺寸控制在常规重型挂车纵梁的安装间隙范围内，收缩状态下的整体高度满足挂车最小离地间隙要求，不会在车辆行驶过程中剐蹭路面凸起；完全伸出状态下的支撑高度覆盖常规重型挂车的车架离地高度范围，可满足不同吨位挂车的驻车支撑高度需求。整体结构没有采用复杂的异形曲面，所有钣金件均为常规折弯、焊接工艺可实现的结构，传动部件为通用标准件，后期维护更换成本较低，适合批量配套在量产挂车上作为标准驻车配件使用。
