立式带排烟结构户外烧烤炉设计

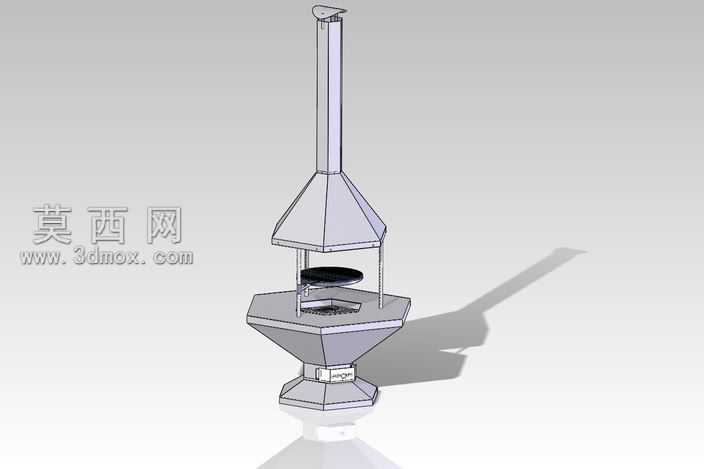

本烧烤炉三维模型采用SolidWorks完成全参数化建模，整体为立式对称结构设计，建模过程中优先通过基准面、基准轴搭建装配定位框架，将炉体拆分为底部承托基座、中部烧烤腔体、聚烟导流罩、立式排烟烟囱、内置烤架五个核心子装配模块，各模块间通过同轴、重合等标准配合完成约束，保证整体结构的装配合理性与可拆装性。材质渲染阶段，针对不同部件匹配对应材质属性：炉体外壳采用哑光磨砂金属材质，调整金属粗糙度参数模拟冷轧钢板经高温喷塑后的质感，边缘处添加轻微倒角避免尖锐结构，还原真实钣金加工的工艺特征；中部烤架采用镀铬亮面金属材质，调高反射率参数模拟金属格栅的光滑反光效果，烤架表面添加细微的使用痕迹纹理提升真实感；排烟烟囱采用哑光银白金属材质，与炉体外壳材质形成细微的质感区分，烟囱顶部加装防雨风帽结构，通过旋转阵列完成风帽支撑筋的建模，保证户外使用时的防雨防风性能。结构设计上，底部基座采用多边形收窄造型，既提升放置稳定性，又预留了灰渣收纳空间，中部烧烤腔体设置可抽拉的炭盆结构，建模时预留合理的滑动间隙，模拟实际抽拉操作的活动空间，聚烟罩采用四棱台收拢结构，能够将烧烤产生的烟气高效导流至立式烟囱中，减少使用过程中的烟气四散问题，烤架设置为可升降调节结构，通过支撑柱上的卡位结构实现高度调整，适配不同烧烤温度需求。建模过程中对所有钣金件添加统一的壁厚参数，对焊接位置添加连续的焊缝特征，对转动、抽拉部件预留符合机械设计规范的配合公差，整体模型无破面、无重叠几何体，可直接用于工程图导出、结构仿真验证或3D打印打样，完整还原了立式排烟烧烤炉的结构逻辑与外观特征，兼顾了户外使用的实用性与结构美观性。
