PVC两针电源插头内部结构三维设计

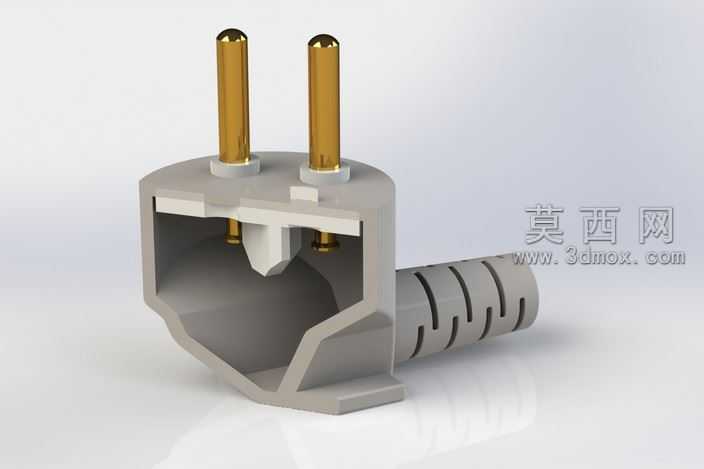

本作品为PVC材质两针电源插头的三维结构设计，采用剖切展示的形式呈现插头内部的完整构造，建模过程依托三维参数化设计软件完成，全程遵循电器接插件的实际生产尺寸规范进行特征搭建。建模阶段首先绘制插头主体的轮廓草图，通过拉伸、拔模、圆角等基础特征构建PVC外壳的基础外形，针对外壳尾部的线缆防弯折结构，采用阵列切除的方式制作多道缓冲槽，还原实际产品尾部的应力释放结构，避免线缆反复弯折后出现线芯断裂的问题。插针部分单独建模，采用黄铜材质的外观参数设置，还原金属插针的圆柱形态与端部的圆弧过渡结构，同时精准定位插针在外壳内部的安装位置，还原插针与外壳内部卡位结构的配合关系，确保插针装配后不会出现松动偏移的问题。剖切展示部分通过切除特征移除插头外壳的半侧结构，清晰呈现内部的腔体构造、插针的固定卡位、线缆接入的避让空间，直观展现插头内部的装配逻辑，外壳内部的加强筋、定位挡块等细小结构均逐一还原，完全匹配实际注塑生产的模具成型逻辑，不存在无法脱模的倒扣结构，所有壁厚保持均匀一致，符合PVC注塑件的生产工艺要求。渲染阶段采用工作室级别的光照环境，PVC外壳设置为浅灰色哑光塑料材质，调整粗糙度参数还原PVC材质的柔和漫反射效果，插针部分设置为抛光黄铜材质，添加适当的反射强度模拟金属插针的光亮质感，背景采用浅灰色渐变背景突出模型主体，通过柔和的阴影效果增强模型的立体感，让整体渲染效果贴近真实产品的实物展示效果。设计过程中充分考虑插头的实际使用需求，外壳的握持部位做了圆弧过渡处理避免棱角硌手，插针的间距、伸出长度均符合家用电源插座的通用尺寸标准，内部腔体预留了足够的线缆焊接与收纳空间，尾部的防弯折槽长度与深度经过反复调整，兼顾结构韧性与外壳强度，整个模型的所有特征均为可编辑参数，可根据不同的线径、插针规格快速调整尺寸，适配不同规格的两针电源插头设计需求，也可作为注塑模具设计的参考原型，帮助设计者快速完成插头类产品的结构验证与外观展示。
