环形镂空蜂窝结构环状构件设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:509765
  • 环形镂空蜂窝结构环状构件设计
  • 环形镂空蜂窝结构环状构件设计
  • 环形镂空蜂窝结构环状构件设计
  • 环形镂空蜂窝结构环状构件设计

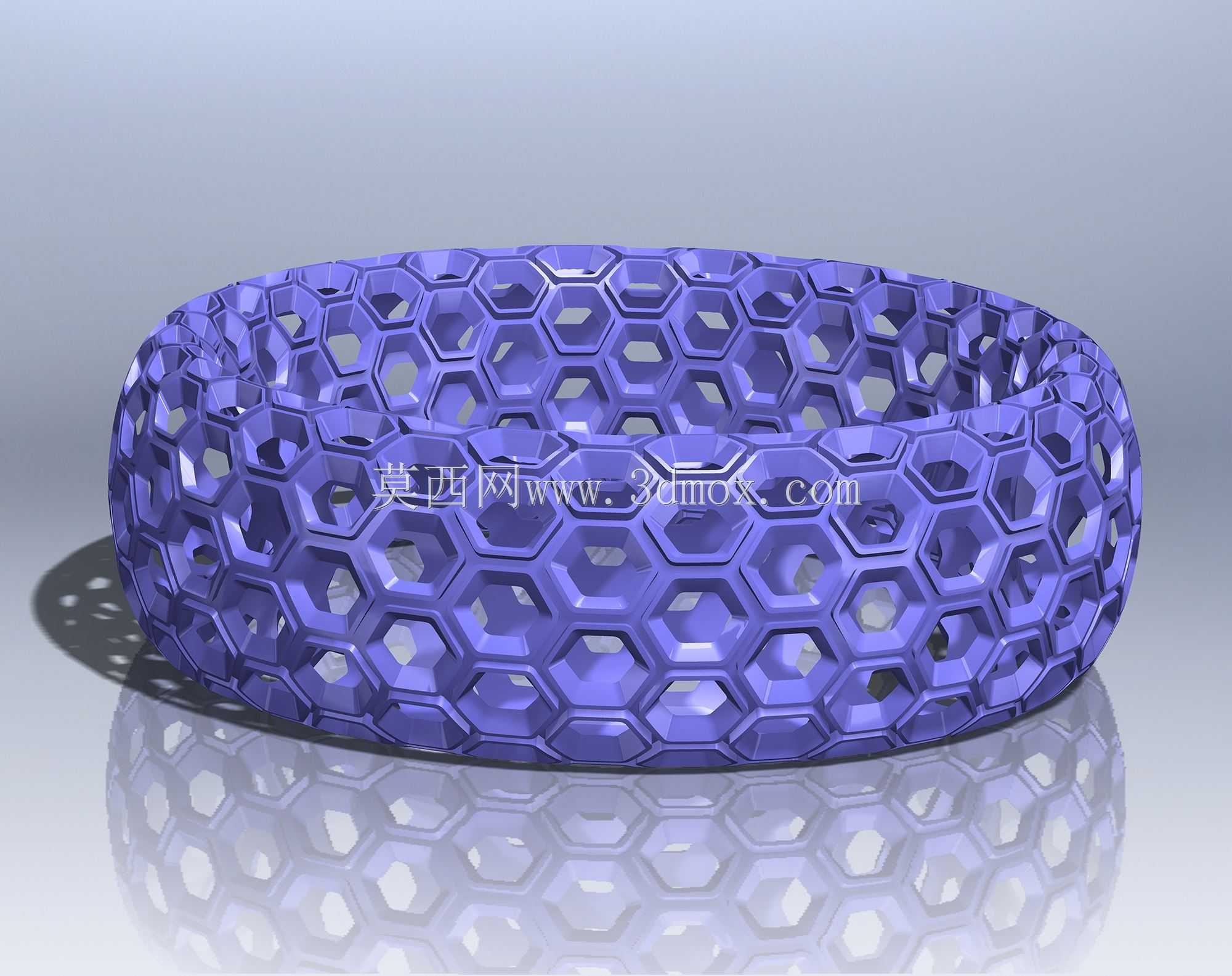

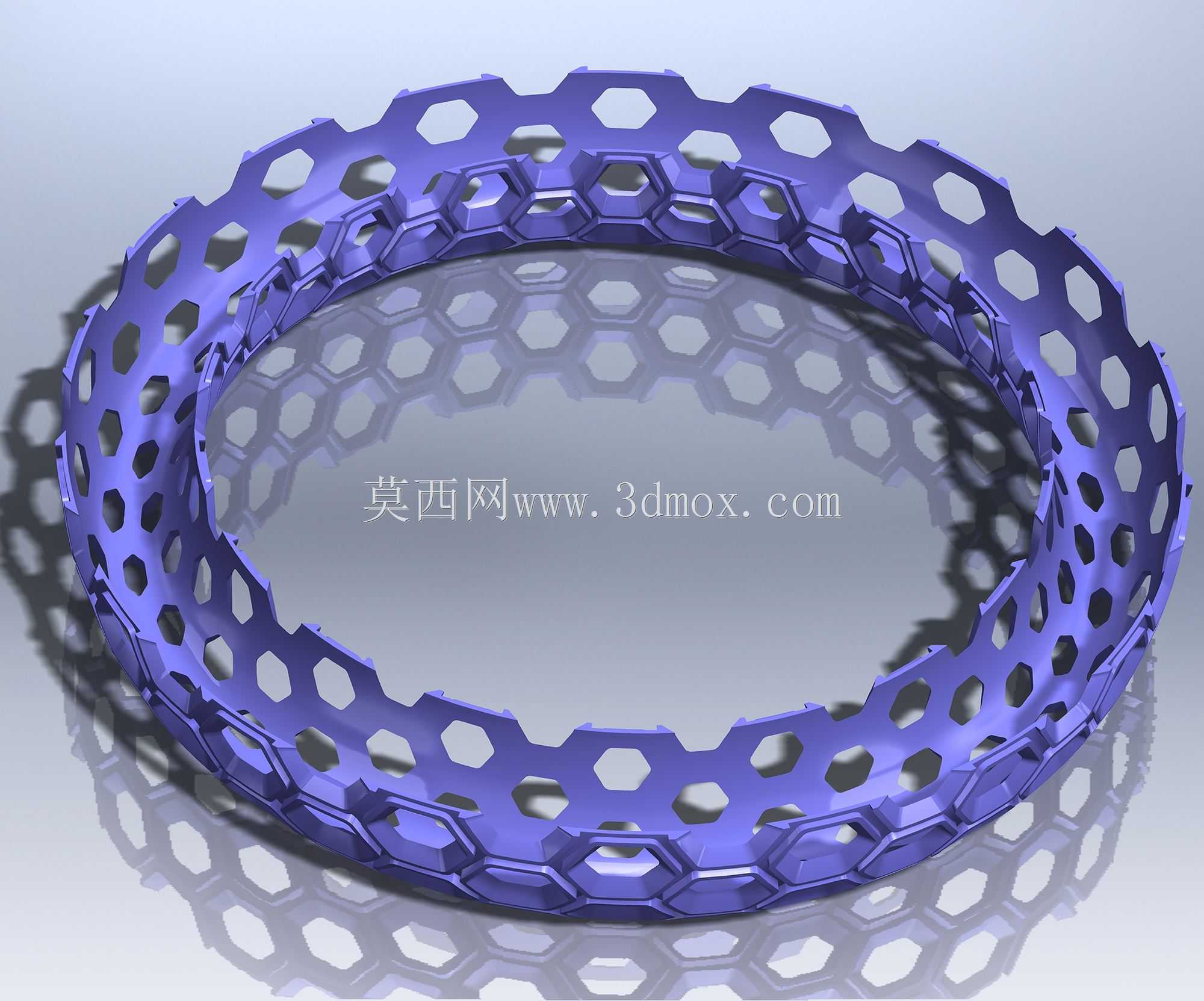

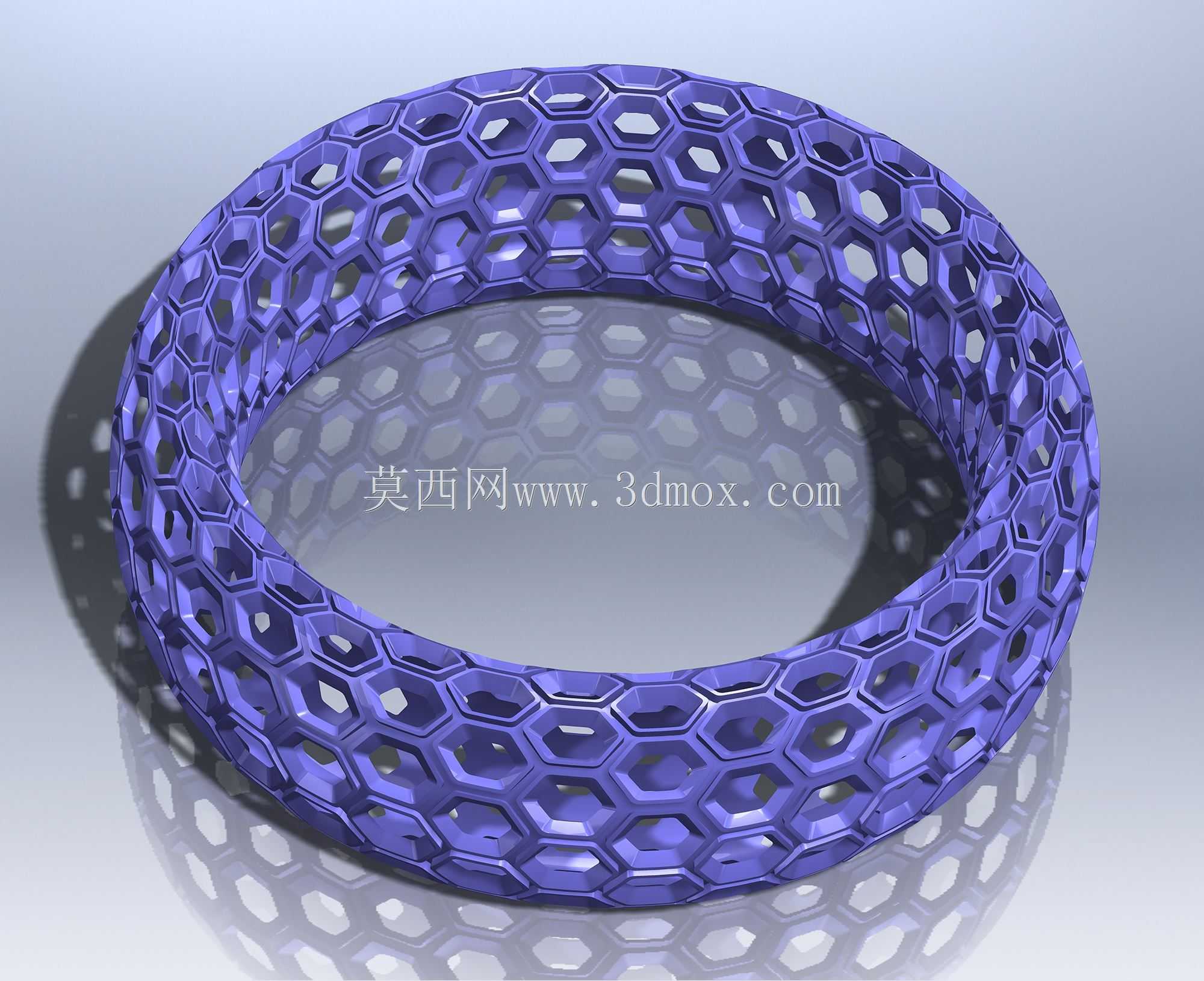

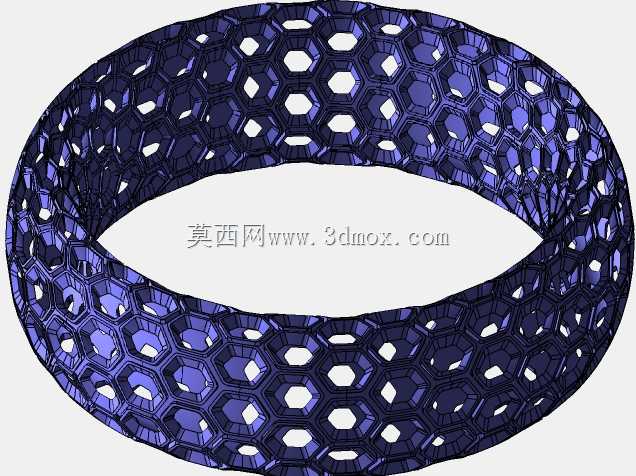

  这类环形蜂窝镂空构件,在轻量化结构设计场景中有着非常广泛的适配空间,从流体设备的导流整流环、到轻量化传动系统的隔振衬环,再到特种装备的散热支撑环,都能看到这类结构的实际应用。不同于实心环形零件,这类蜂窝镂空结构在设计阶段首先要平衡的是环向刚度与整体重量的关系,常规实心环在承受径向均布载荷时,材料利用率往往集中在环的内外壁表层,中间区域的材料对结构刚度的贡献占比极低,而蜂窝胞元的排布刚好可以把受力路径沿着六边形的棱边进行传导,在削减70%以上实体材料的前提下,依然能保留接近实心环85%的径向抗形变能力。

  设计这类结构时,首先要确定的是环形构件的基准截面尺寸,也就是环的轴向宽度、内外径差值这两个核心安装边界参数,这两个尺寸直接决定了环面上可排布的蜂窝胞元的规格量级——如果胞元的内切圆直径超过环壁径向厚度的1.2倍,就容易在环的内外边缘出现不完整的半格结构,这些半格位置会成为应力集中的薄弱点,在承受交变载荷时最先出现疲劳裂纹。胞元的壁厚设计也需要结合实际载荷工况调整,用于静态支撑场景的构件,胞元壁厚可以取壁厚与胞元边长1:8的比例,兼顾重量与刚度;如果是用于有流体穿过的导流场景,还需要调整胞元的轴向倾斜角度,让镂空孔道的走向匹配流体的流向,降低流体通过时的沿程阻力。

  从结构特性来看,这类蜂窝环的阻尼表现远优于同重量的实心环或者打孔环,六边形的连接棱边在受到振动载荷时,会通过微小的弹性形变耗散振动能量,在需要隔振的环形连接位置,这类结构不需要额外加装橡胶衬垫就能实现不错的隔振效果。同时连续的镂空孔道也让构件的整体散热面积比同尺寸实心环提升了4倍以上,在靠近发热源的环形支撑位置,空气可以顺着镂空孔道形成自然对流,带走构件本身以及相邻部件传导过来的热量,避免局部温度过高导致的材料性能下降。

  实际建模过程中,需要注意蜂窝胞元在环面曲面上的投影适配,不能直接把平面蜂窝阵列弯曲包覆到环面上,否则会出现环面内侧胞元挤压变形、外侧胞元拉伸过大的问题,正确的设计逻辑是先以环的中心轴线为基准,建立极坐标下的阵列参数,让每个六边形胞元的棱边都沿着环的径向和环向自然延伸,保证每个胞元的壁厚在整个环面上均匀一致,避免出现局部壁厚过薄导致的结构强度缺陷。同时在环的两个轴向端面,需要保留一圈宽度为胞元边长1/3的实心封边,这部分封边是构件安装时的配合面,能保证安装接触面积足够,避免镂空位置直接接触安装基准导致的装配应力集中,也能防止安装压紧时胞元边缘出现压溃变形。
