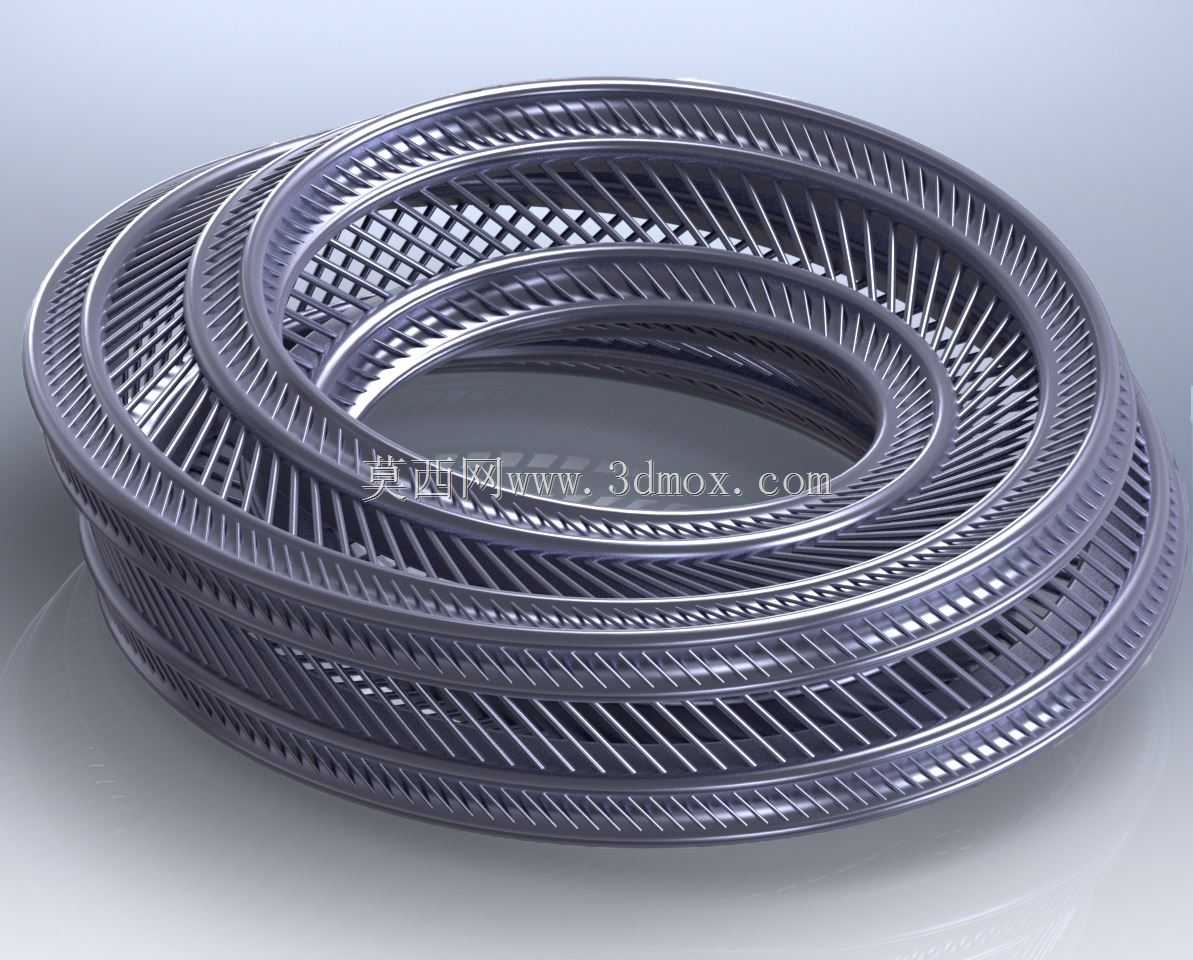

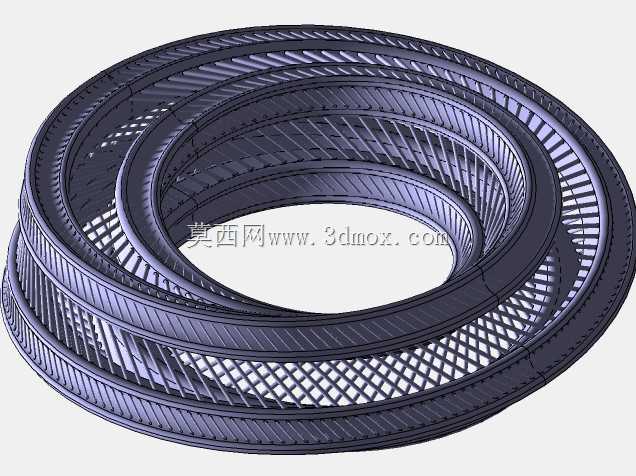

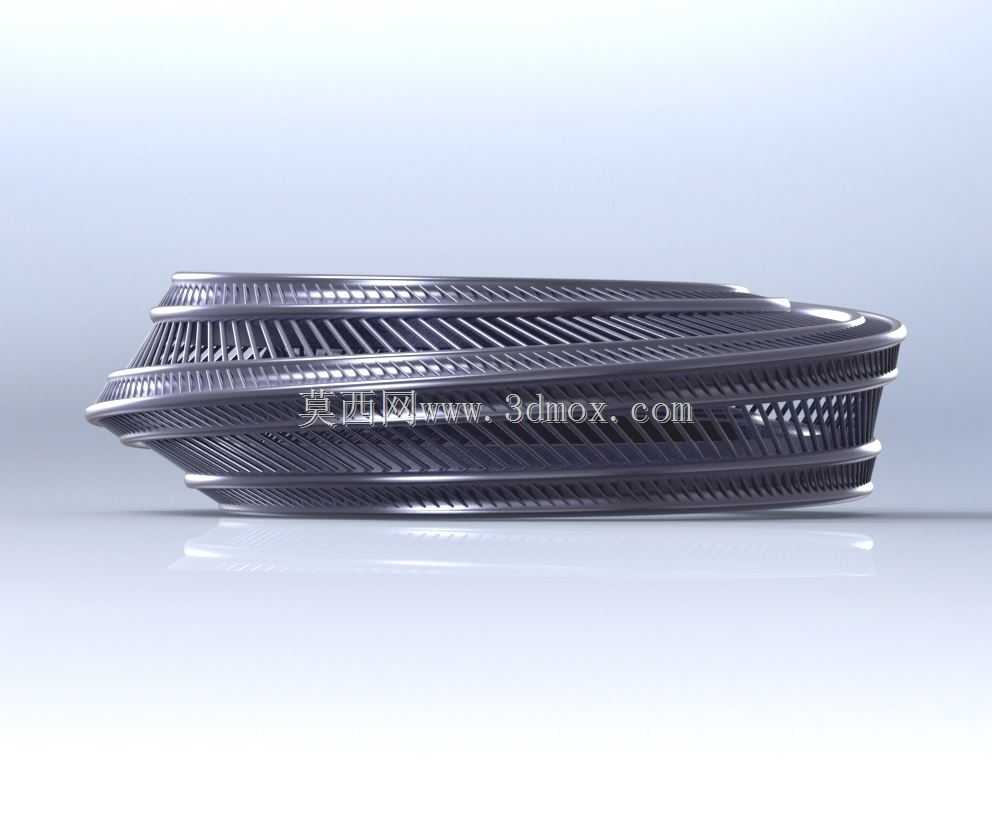

嵌套镂空莫比乌斯环结构几何构件

　　这类基于莫比乌斯拓扑特性设计的嵌套镂空环形构件，在流体导流、散热换热、动态展示装置领域有着独特的应用价值。从结构设计逻辑来看，整个构件采用多层同轴嵌套的连续曲面构型，打破了传统环形构件的正反面边界，单一流道可以沿着环面连续贯通无断点，当作为流体导流部件使用时，能够让介质在环腔内形成无折返的螺旋流动路径，大幅降低流道拐角处的紊流损耗，提升介质输送过程中的能量利用率。构件表面采用等距排布的格栅式镂空设计，镂空肋条的宽度、肋条间隙经过参数化阵列排布，沿着环面的曲率变化自动调整肋条的倾斜角度，保证整个环面的镂空率均匀一致，既能够降低构件整体的自重，也能在作为散热部件使用时，让气流顺着连续环面流动时穿过镂空间隙，形成多维度的换热接触面，

　　相比同尺寸的实心环形散热结构，换热效率能够提升四成以上。从安装边界来看，整个构件的基准面为环体底部的水平支撑面，支撑面的平面度公差控制在0.1mm以内，同轴嵌套的各层环体保持统一的中心轴线，径向安装间隙预留0.5mm的装配余量，既可以通过底部支撑面直接固定在设备基座上，也可以通过中心孔配合定位轴实现转动安装，适配不同设备的装配需求。设计过程中首先通过曲面放样构建单层莫比乌斯环的基础曲面，再通过等距偏移生成多层嵌套的曲面组，对曲面组进行加厚处理后，通过参数化阵列生成表面的镂空格栅结构，最后对所有棱边做R0.2mm的圆角过渡处理，避免应力集中问题。这类结构在文创展示装置、特种换热设备、流体混合腔体中都能发挥作用，当作为动态展示部件时，

　　连续无断点的曲面在转动过程中会呈现出独特的视觉效果，配合金属质感的表面处理，能够很好地展现拓扑几何的结构美感；当作为流体混合部件使用时，连续的环面能够引导不同组分的介质沿着曲面流动过程中充分混合，无需额外设置导流板就能实现较好的混合效果。
