往复式基础搅拌传动机构三维结构

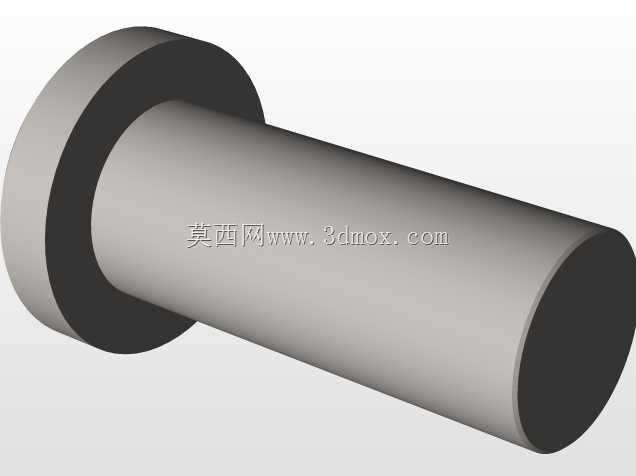

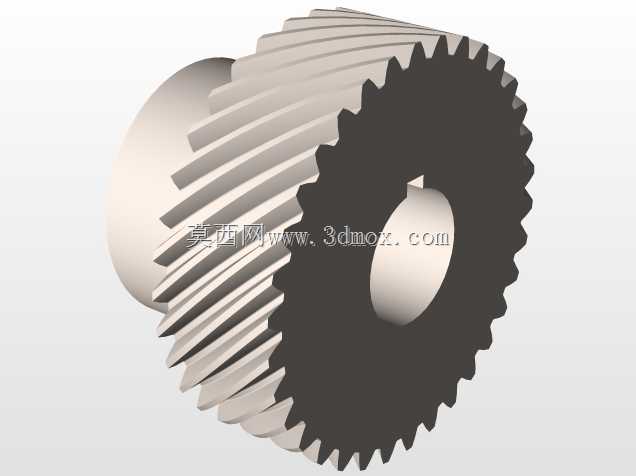

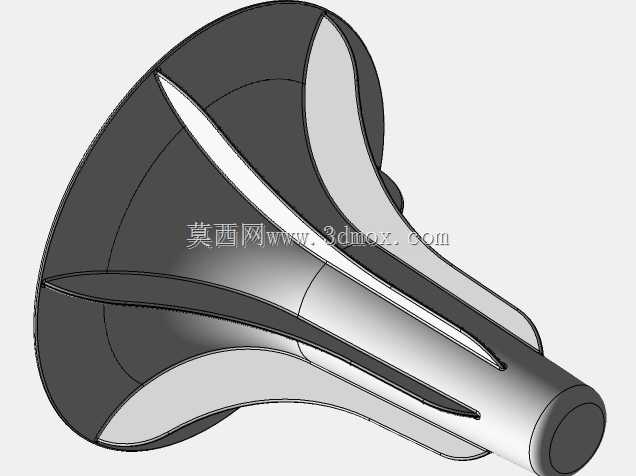

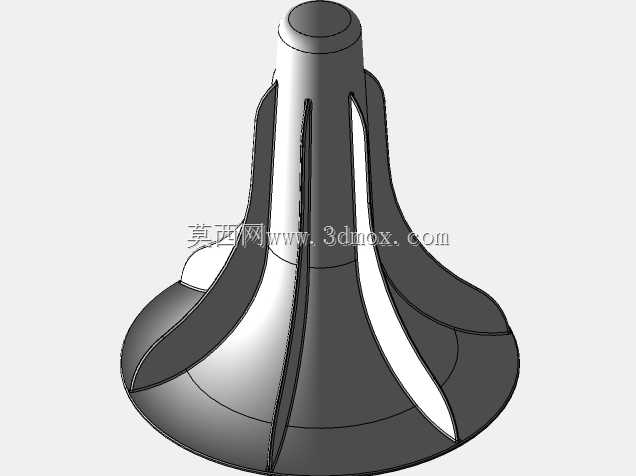

　　这套往复式基础搅拌传动结构，主要面向小批量物料预混、实验室小样调配、小型日化配料搅拌这类轻载搅拌场景设计，核心是通过旋转与直线往复的复合运动，让搅拌桨在料筒内同时完成周向剪切与轴向翻搅，避免常规纯旋转搅拌易出现的料层分层、底部沉料问题。从结构设计逻辑来看，整套机构没有采用复杂的行星轮系或者螺线管换向结构，而是通过曲柄滑块与旋转主轴的同轴嵌套设计，将动力输入的单方向旋转运动，拆分为搅拌桨的定速旋转与轴向往复两个独立运动分支，嵌套轴的内外层分别承载旋转扭矩传递与往复推拉载荷，两层轴之间采用聚四氟乙烯导向套做滑动支撑，既控制了径向装配间隙，也能减少往复运动时的磨损，不需要额外设置复杂的密封结构就能适配低粘度水性物料的搅拌工况。

　　安装边界方面，整套机构的动力输入端采用标准法兰连接结构，可直接匹配常规的立式减速电机输出轴，不需要额外定制连接过渡件；搅拌桨的工作行程覆盖常规10L-20L小型料桶的有效装料高度，安装时只需要保证机构输出轴线与料桶中心同轴度误差不超过2mm，就能避免搅拌桨刮蹭桶壁的问题，机构整体的径向最大轮廓尺寸控制在180mm以内，可直接适配现有小型搅拌支架的安装孔位，不需要对原有支架做打孔改造。从功能特性上看，这套结构的运动逻辑更偏向原理验证与轻载实用场景，没有设置过载保护、转速调节这类复杂功能，核心是验证复合搅拌运动的物料扰动效果，相比纯旋转搅拌，相同转速下对低粘度物料的混匀时间可缩短30%左右，同时不会产生过大的径向晃动，

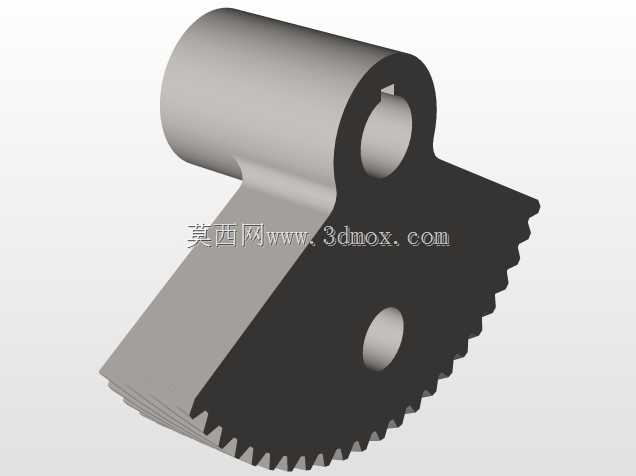

　　对支架的刚度要求更低。设计过程中特意简化了非必要的结构细节，比如将换向传动的滑动副直接集成在主轴组件内部，减少了外部零散零件的数量，装配时只需要按顺序嵌套内外轴、连接曲柄滑块组件即可完成主体装配，后期维护时只需要定期给导向套添加润滑脂，就能保证长期运行的稳定性。需要注意的是，这套结构的承载上限较低，仅适合搅拌粘度不超过500cP的物料，不能直接用于高粘度膏体、含大颗粒固体的物料搅拌，也不能直接套用在大型工业搅拌设备上，其核心价值是给小型搅拌设备的结构优化、复合运动搅拌方案的前期验证提供可参考的基础结构框架，建模时特意保留了各运动副的装配间隙，可直接导入运动仿真模块添加驱动后，直观观察旋转与往复运动的配合状态，验证不同行程、转速下的搅拌桨运动轨迹，避免实际加工装配后出现运动干涉。
