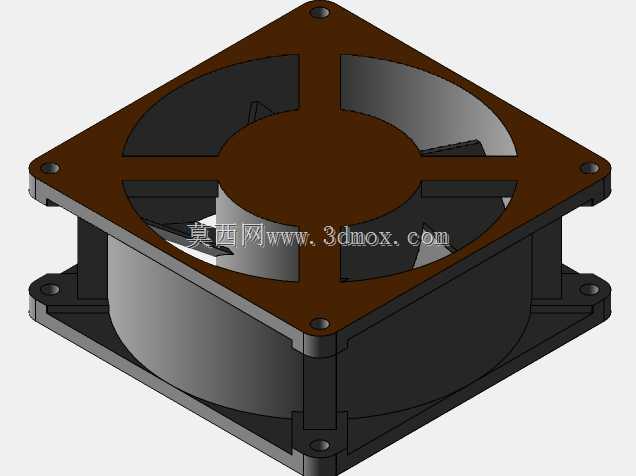

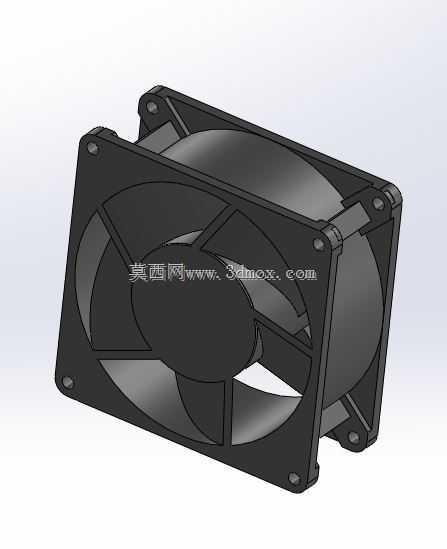

92毫米规格方形轴流散热风机结构

　　在桌面级计算设备、小型工控机柜、嵌入式硬件模组的散热系统搭建中，这类方形轴流散热部件是风冷方案里的核心执行元件，其核心作用是通过定向气流带走发热元件表面累积的热量，避免芯片、功率器件因结温过高触发降频保护甚至硬件损坏。从结构设计逻辑来看，这款92毫米见方的轴流风机采用了行业通用的外框安装定位方案，四个角位预留的沉头安装孔完全匹配标准机箱、散热冷排的孔位间距，安装时无需额外定制转接支架，可直接通过自攻螺丝或者减震胶钉完成固定，安装边界完全遵循92mm风机的通用安装规范，外框厚度适配常规机箱的风扇位预留空间，不会出现与内存马甲、主板散热装甲干涉的问题。扇叶部分采用了大倾角曲面设计，在保证足够风压的同时尽可能降低转动时的气流切变噪音，

　　轮毂位置做了圆弧过渡处理，减少气流进入扇叶区域时的紊流损失，外框的内侧做了导流圈结构，能够约束气流方向，避免扇叶边缘的气流回流损失，提升实际送风效率。在实际选型应用中，这类尺寸的风机常被用于台式电脑机箱的前进风、后出风位，也可搭配92mm规格的CPU风冷散热器作为主动散热动力源，部分紧凑型工控机、网络交换机的内部散热也会选用该尺寸的风机，兼顾散热能力与安装空间占用。建模过程中需要重点关注安装孔的位置公差、外框的壁厚均匀性，扇叶的曲面弧度需要符合流体力学的基本逻辑，避免出现结构干涉或者转动时的动平衡问题，外框边角的加强筋结构能够提升整体结构强度，避免安装锁紧时出现外框变形卡滞扇叶的问题。不同于大尺寸120mm风机的大风量低转速特性，

　　92mm规格的风机可以在更高转速下提供足够的风压，适合应对阻力稍大的通风场景，比如带有防尘网的机箱进风位、密集鳍片的散热器送风场景，其方形外框的结构也能更好地贴合安装面，减少缝隙处的气流漏损，相比圆形风机的安装适配性更强，在标准化的电子设备散热结构中应用范围极广。
