外螺纹连接式气动空气滤清器三维设计

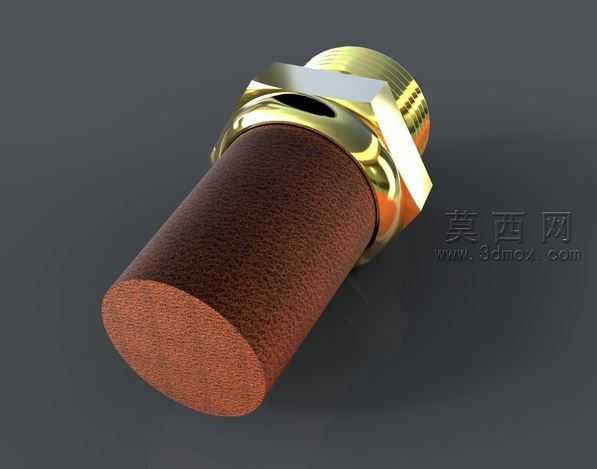

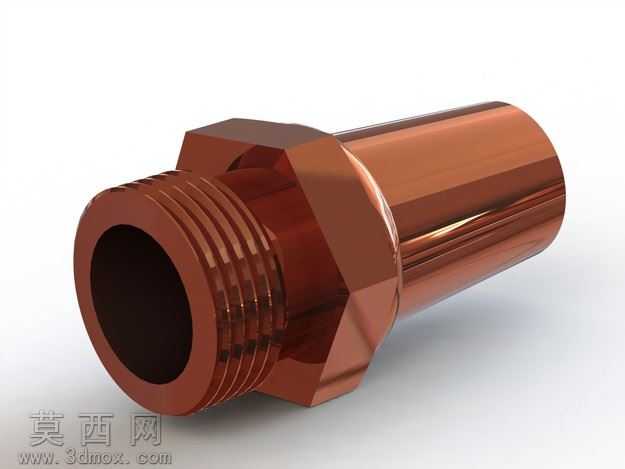

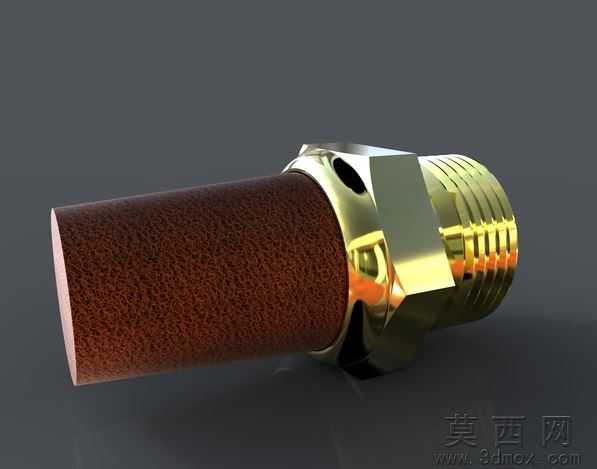

本作品为气动系统配套的空气滤清部件三维模型，建模过程依托主流三维设计软件完成，整体采用参数化建模逻辑搭建，确保各结构尺寸可根据实际应用场景的管路规格、流量需求进行灵活调整适配。模型整体结构自上而下分为锥形导流出气段、六角拧动安装段、外螺纹连接段三个核心功能区域，各段之间采用平滑过渡的曲面衔接，既保证了气动通路的流畅性，也还原了实际产品的工艺特征。建模阶段首先绘制各段的截面轮廓草图，通过旋转凸台命令生成主体基础结构，随后针对六角安装段，采用正六边形草图拉伸后与主体进行布尔合并，精准还原了用于扳手拧动的六面受力结构，边角处添加了符合实际加工工艺的微小倒角，避免锐边结构带来的应力集中问题。外螺纹连接段严格遵循通用管螺纹的标准参数进行建模，还原了螺纹的牙型、螺距、牙高等细节特征，确保模型在虚拟装配场景中可与对应规格的内螺纹接口实现精准配合，无干涉错位问题。材质渲染阶段，为模型赋予了金属黄铜材质效果，调整了材质的金属度、粗糙度与反射参数，还原了铜质气动元件的温润金属光泽，同时在六角面、锥形段的曲面转折处添加了符合真实光照逻辑的高光与阴影效果，提升了模型的视觉真实感。结构设计上，锥形导流出气段采用渐缩式锥面结构，可对过滤后的洁净空气进行导流，降低气流通过时的紊流噪音与压力损失；六角安装段的尺寸适配标准开口扳手的操作空间，方便实际安装时的拧紧作业；外螺纹段的长度设计兼顾了连接密封性与安装便捷性，可配合密封垫实现气动管路的可靠密封。整个建模过程严格遵循气动元件的设计规范，所有结构特征均对应实际产品的加工与装配需求，未添加冗余的非功能性结构，模型几何拓扑规整，无破面、重叠面等几何错误，可直接用于气动系统的虚拟装配演示、产品展示宣传、安装作业指导等场景，也可作为同类型气动滤清产品设计改型的基础模型，通过调整关键尺寸参数即可快速衍生出不同规格的系列化产品模型，大幅缩短同类产品的设计建模周期。
