简易筒式油过滤芯结构三维设计

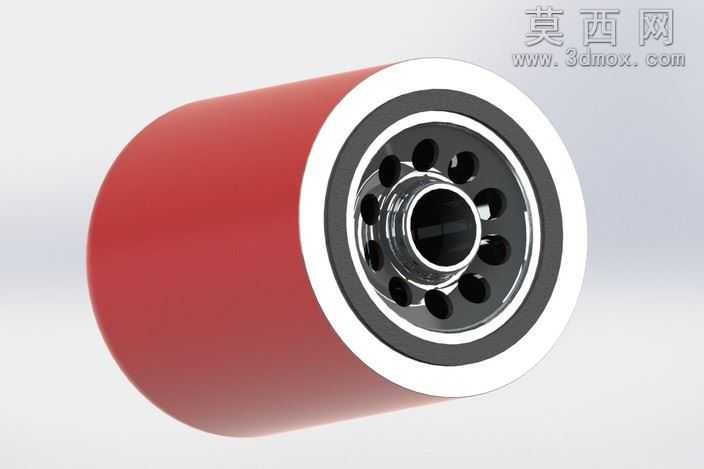

本作品为简易筒式油过滤芯的三维建模设计，整体采用同轴回转体结构布局，建模过程中以中心轴线为全局基准，先通过旋转凸台命令生成滤芯的主体外筒结构，外筒采用圆柱面设计，壁厚均匀，保证整体结构的强度与安装适配性。端面密封端盖采用阶梯式回转结构，建模时通过多段轮廓线旋转生成，端盖与外筒的配合位置设计有定位止口，保证装配后同轴度符合使用要求，端盖表面做了平整化处理，模拟实际产品的密封端面加工效果。中心通油孔采用阶梯孔设计，内层为通油主通道，外层环形区域均匀排布多个圆形通油孔，建模时先绘制单个孔的截面轮廓，通过圆周阵列命令围绕中心轴线均匀排布所有孔位，保证各孔的通流面积一致，避免油液流动时出现偏流问题。滤层部分采用多层复合结构的简化建模，通过不同直径的同轴圆柱面区分各层滤材，渲染时为外层滤材赋予暗红色哑光材质，模拟工业过滤纸的质感，端盖部分赋予金属镀铬材质，添加高反光属性与环境反射效果，还原金属端盖的光亮质感，中心孔内部的支撑结构赋予深灰色金属材质，模拟内部支撑网的金属质感。整体设计思路偏向极简实用化，省略了非必要的复杂塔内构件，仅保留油液过滤所需的核心通流、过滤、密封结构，建模过程中对各配合面做了公差适配的简化处理，既保证结构符合实际油过滤器的工作原理，又降低了模型的复杂度，方便用于教学演示、结构参考或者装配模拟使用。渲染阶段采用三点布光方式，主光源从侧上方照射，突出滤芯端面的金属反光与外筒的曲面质感，辅助光源从侧后方补光，避免暗部细节丢失，背景采用浅灰色渐变，突出模型主体结构，让各部分的材质差异与结构层次清晰呈现，整体模型结构完整，比例协调，准确还原了简易筒式油过滤芯的外观与核心结构特征。
