管式车架越野卡丁车结构设计

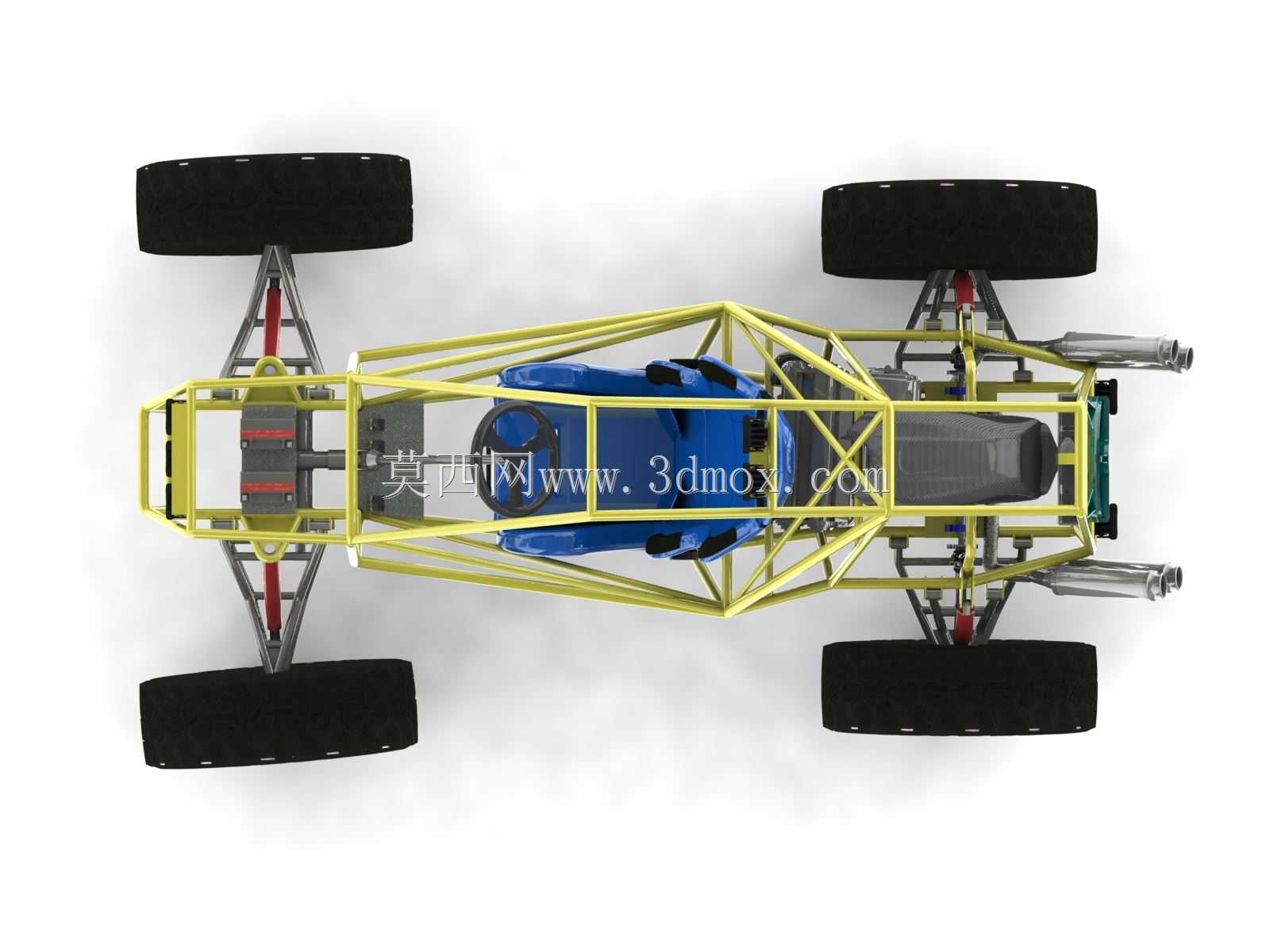

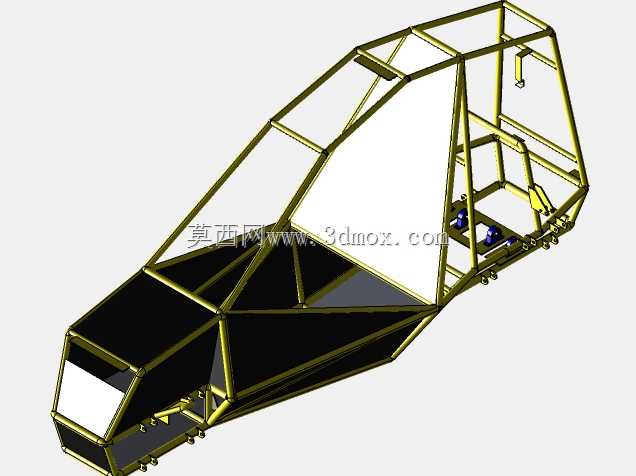

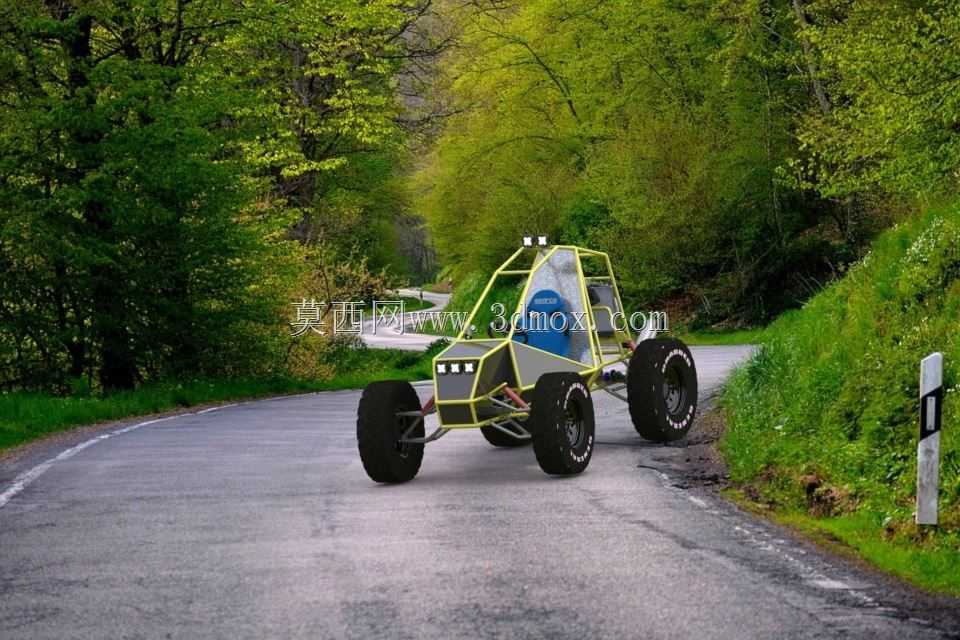

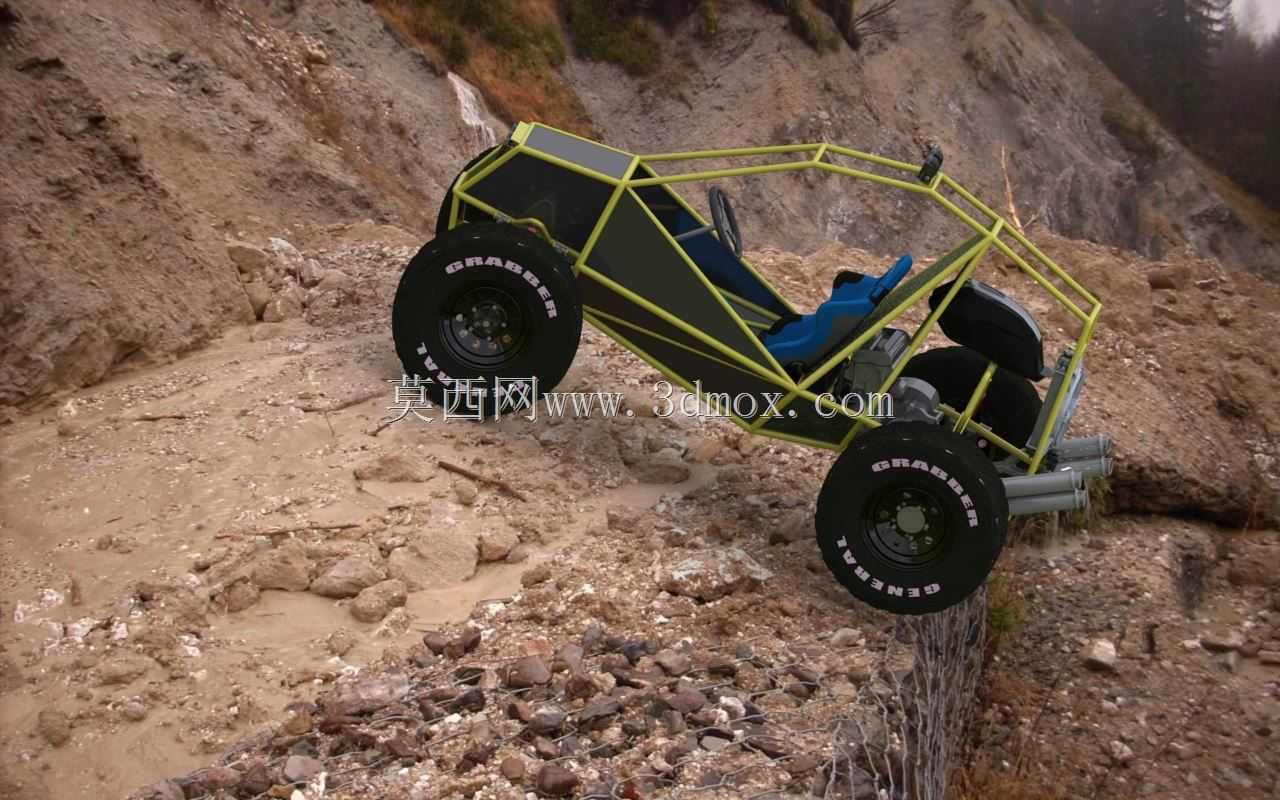

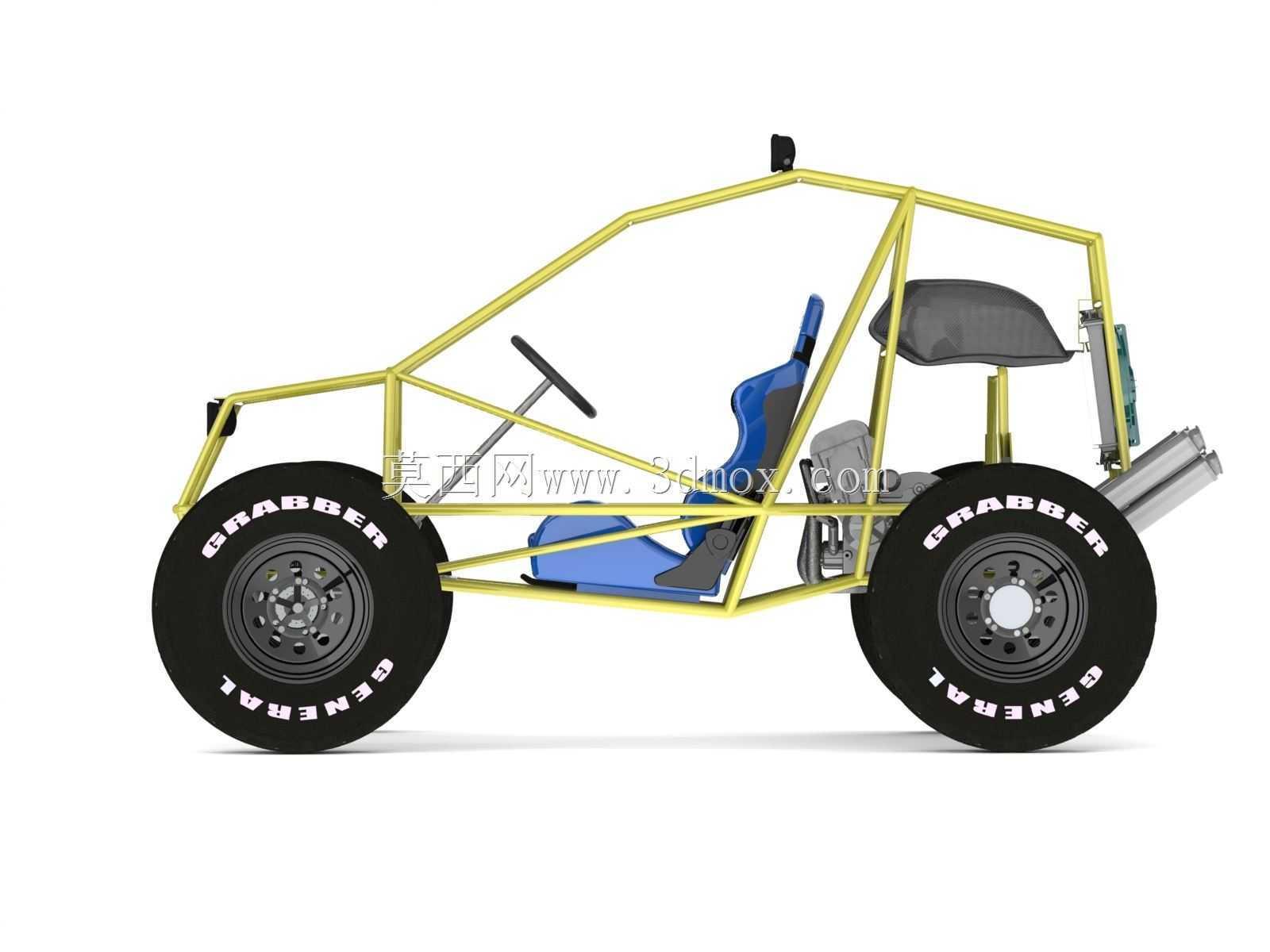

　　这款越野卡丁车的设计核心围绕非铺装路面的高通过性需求展开，整体采用空间管式桁架结构作为承载主体，所有管件通过焊接形成闭合受力框架，既能够在越野工况下分散路面冲击载荷，也能在发生侧翻、碰撞时为驾乘人员提供完整的生存空间，防滚结构的管件排布完全贴合人体坐姿的外轮廓边界，在保证防护强度的前提下尽可能压缩冗余结构重量。动力单元采用横置三缸发动机布局，安装点位通过橡胶减震衬套与车架主纵梁连接，能够有效过滤发动机运转产生的高频振动，避免振动直接传递至驾乘区域引发不适；传动系统匹配管式差速器，差速器壳体直接集成在后副车架的安装支座上，省去了额外的连接支架，既缩短了传动路径减少动力损耗，也让后轮的动力输出响应更直接，能够在泥泞、砂石路面提供稳定的牵引力。

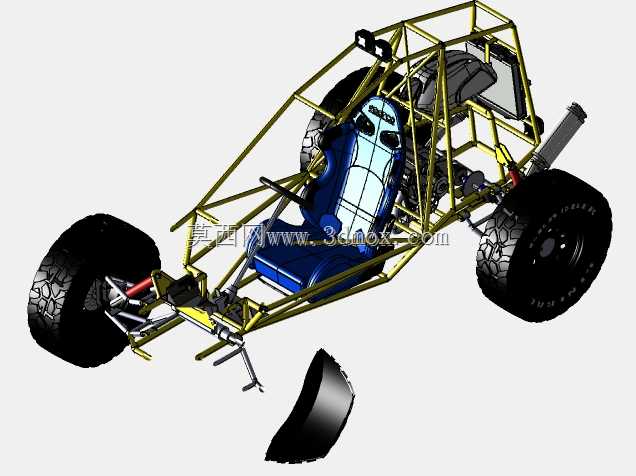

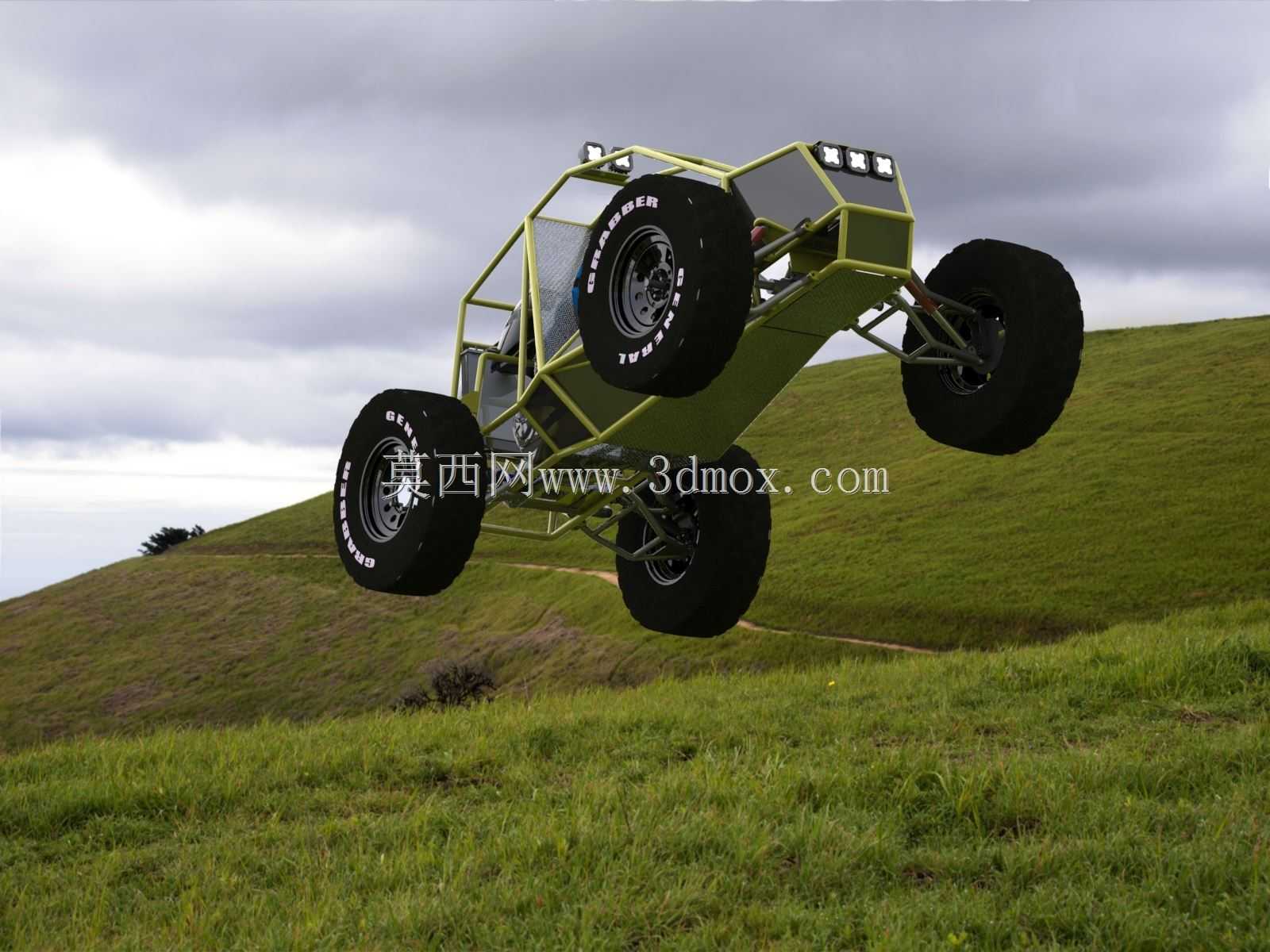

　　行走系统采用大颗粒块状花纹的越野轮胎，搭配钢制轮辋与长行程螺旋弹簧减震器，减震器的上下安装点分别固定在车架上支座与转向节摆臂上，上下摆臂的铰接点位置经过反复校核，保证车轮在上下跳动过程中轮距、前束的变化量控制在合理区间，避免越野工况下出现轮胎异常磨损、转向回正力异常的问题。转向系统采用小直径赛车方向盘搭配齿轮齿条转向机，转向传动比设置偏小，能够在狭窄的越野路段提供更灵活的转向响应，转向柱带有万向节结构，可在发生正面碰撞时发生溃缩，避免转向柱直接冲击驾乘人员。

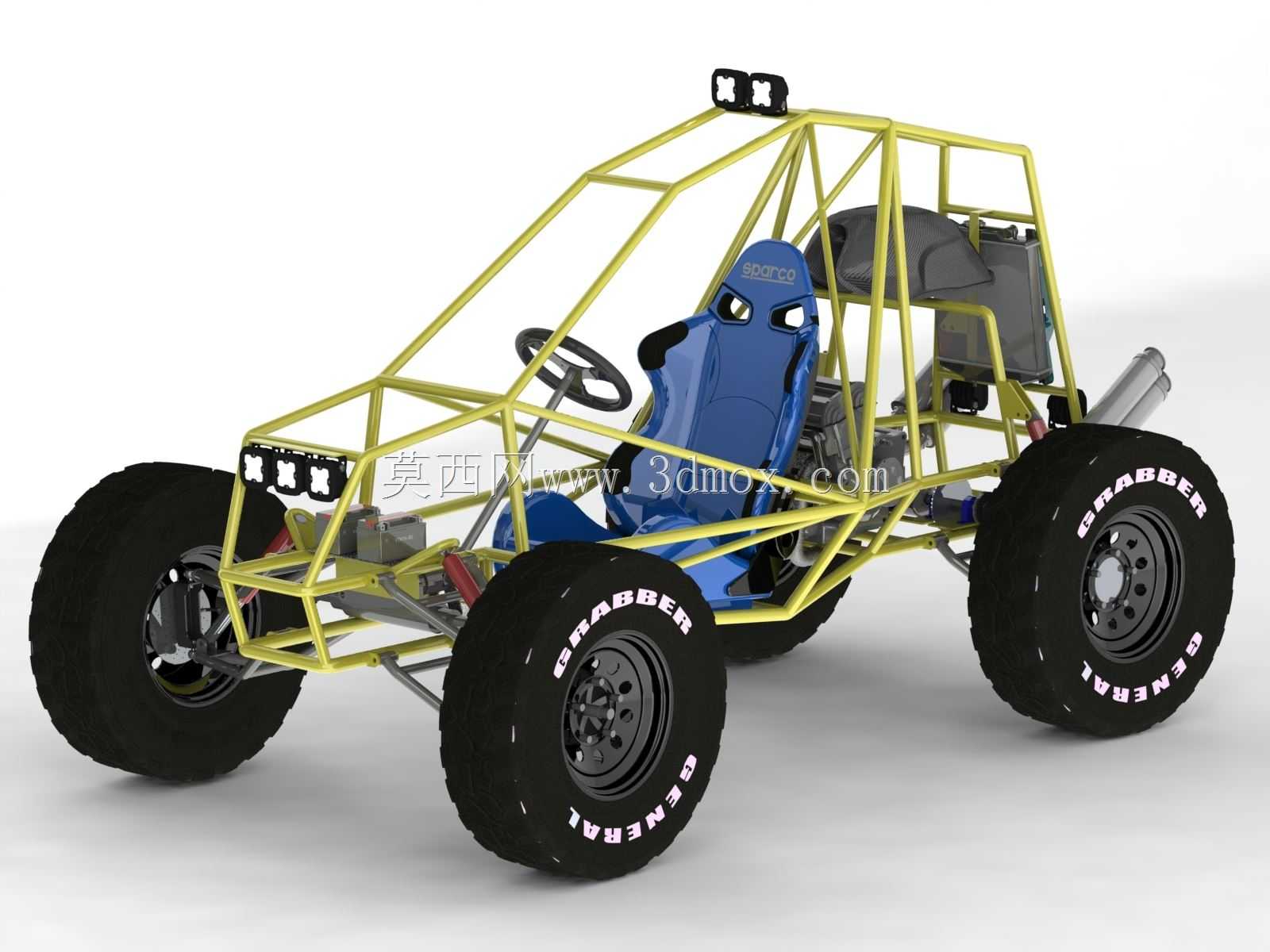

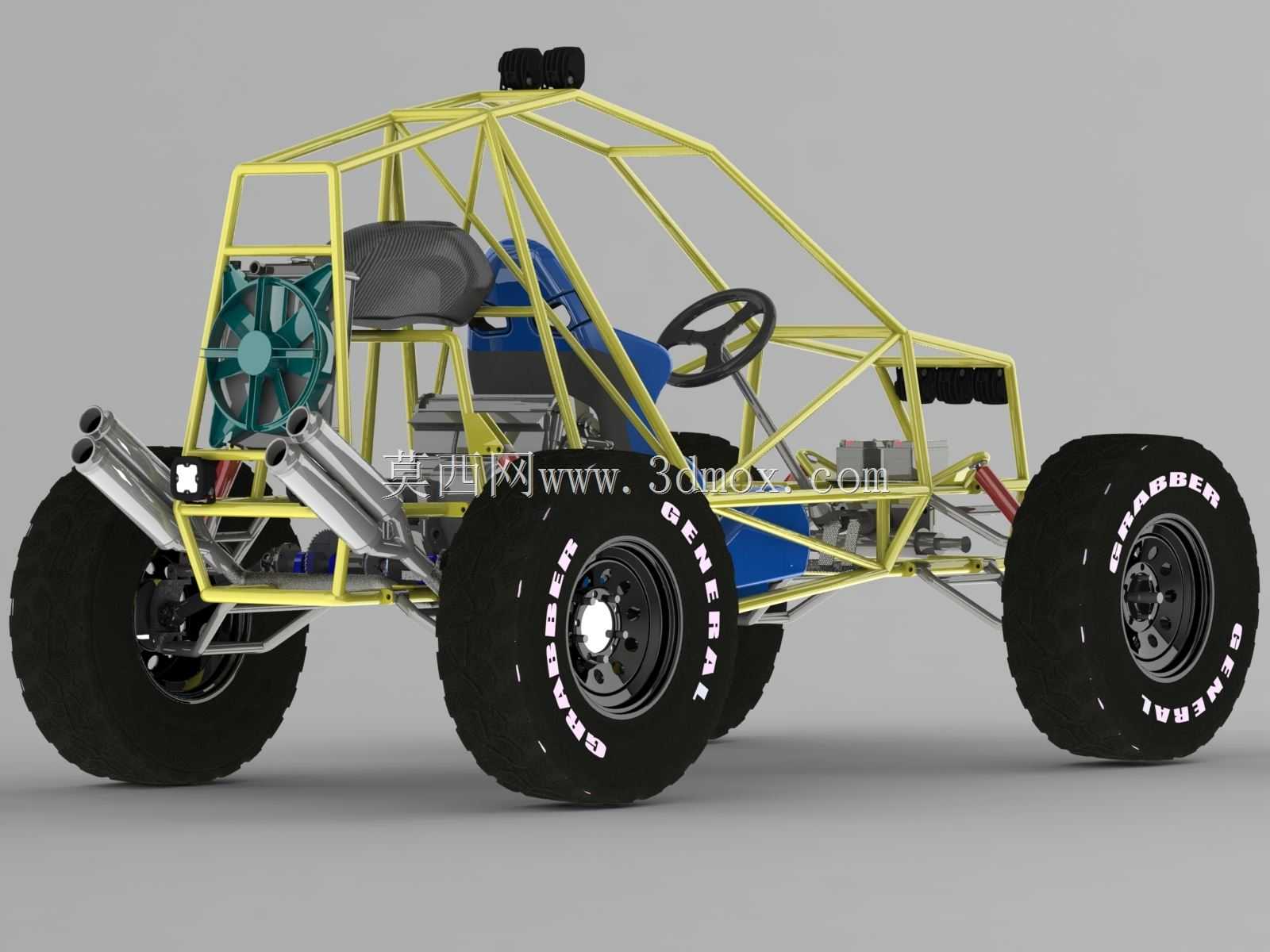

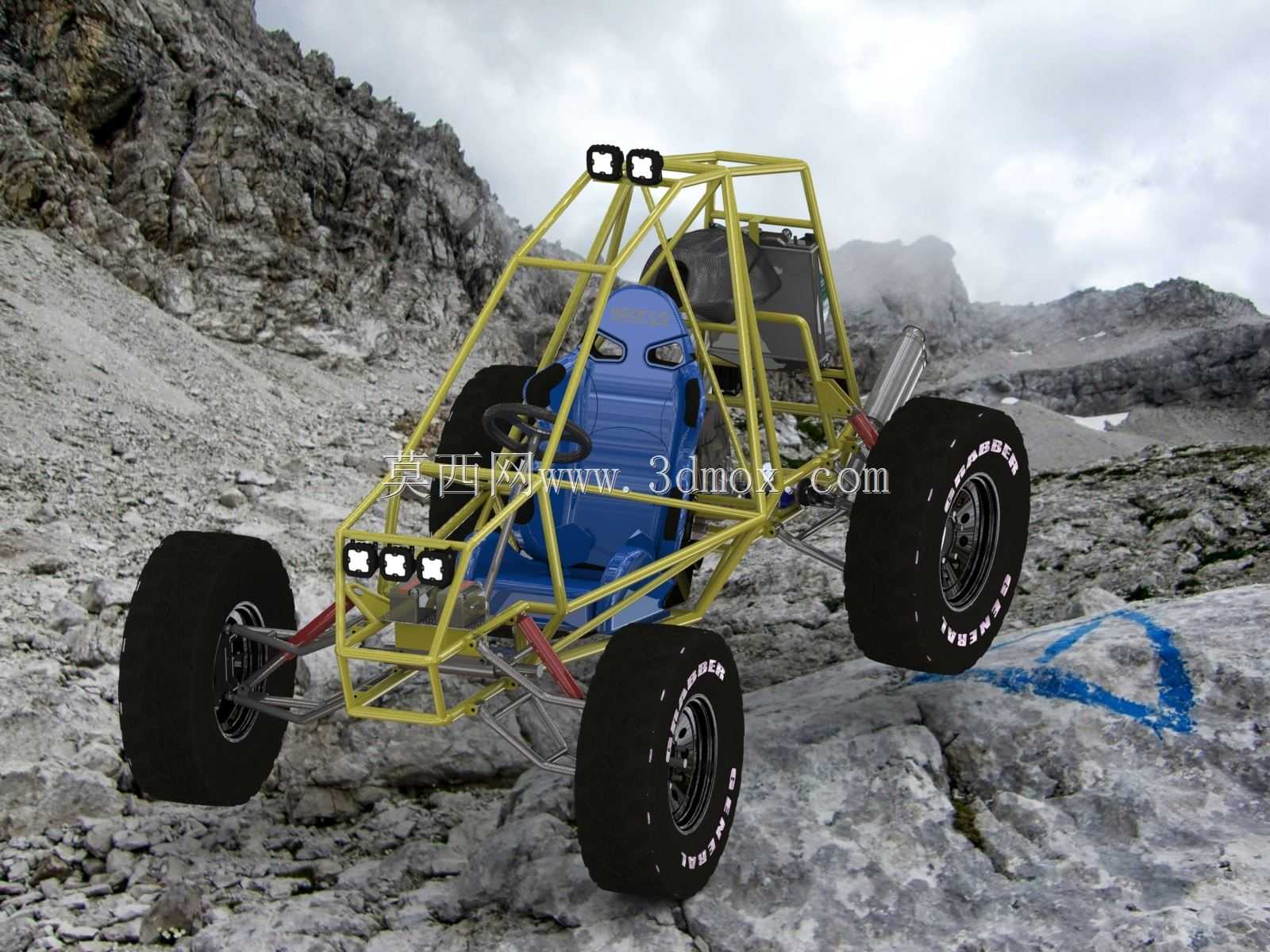

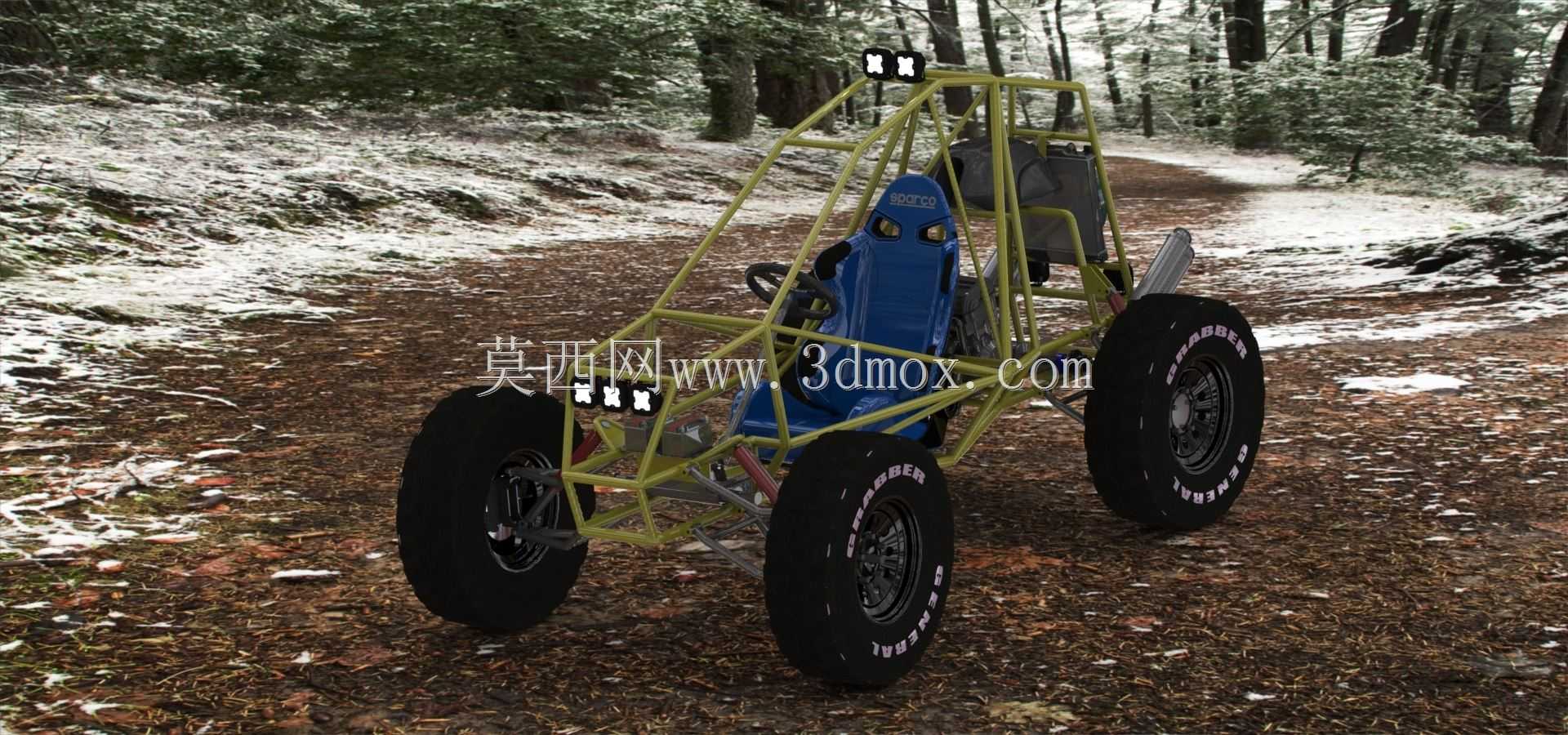

　　驾乘区域采用包裹式赛车座椅，座椅的侧翼高度经过优化，能够在车辆大角度侧倾时为驾乘人员提供足够的侧向支撑，座椅安装点直接固定在车架底部的横向加强管件上，保证固定强度满足大冲击工况下的使用要求。车架前部预留了双组射灯的安装位，线束沿车架管内部走线，避免越野过程中飞溅的砂石、树枝剐蹭线束引发故障，车顶同样预留了辅助射灯的安装支座，可根据夜间越野的使用需求拓展照明设备。整车的安装边界充分考虑了改装兼容性，车架后部的排气安装位预留了足够的调整空间，可根据不同使用场景更换不同回压结构的排气系统，燃油箱布置在座椅后方的车架防护区域内，周围通过金属护板包裹，避免越野过程中硬物撞击油箱引发安全隐患。

　　在实际应用场景中，这类管式车架越野卡丁车既可以用于户外越野场地的休闲娱乐运营，也可作为小型越野赛事的参赛载体，其开放式的车架结构也方便改装爱好者根据自身需求调整动力、悬挂配置，所有安装点位的尺寸都遵循通用改装件的标准规格，不需要额外打孔、焊接即可完成大部分常用改装部件的适配。设计过程中对整车的重心位置做了针对性优化，发动机、油箱等重量较大的部件都布置在整车重心附近，降低车辆在爬坡、侧倾工况下的重心偏移量，提升极端路况下的行驶稳定性。
