ABBIRB120小型工业机械臂三维设计

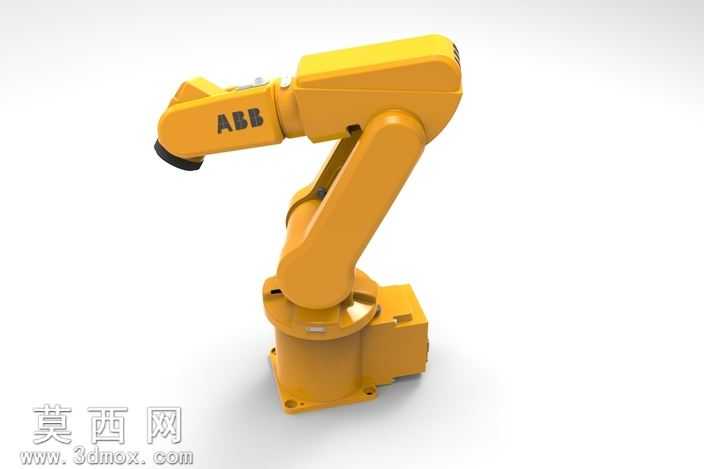

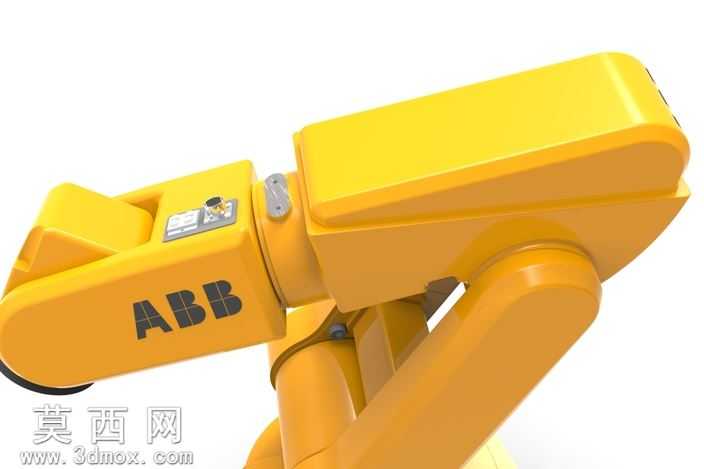

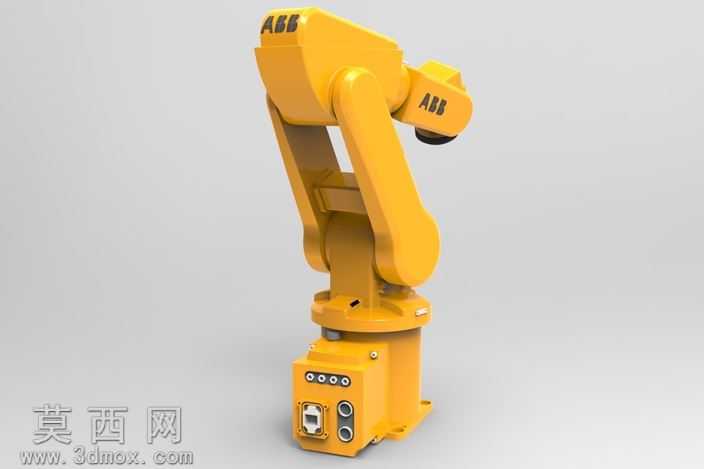

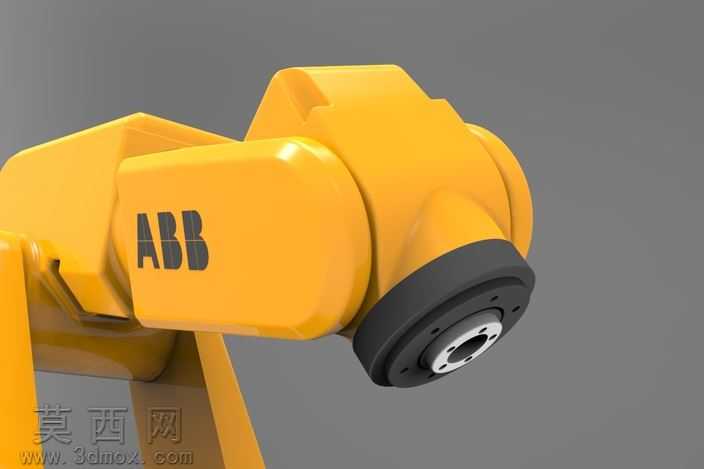

本模型为ABB IRB120小型工业机械臂的完整三维设计作品，采用专业三维建模软件完成全参数化构建，完整还原了该款小型工业机器人的全部结构细节。建模过程中严格对照实物的尺寸比例进行绘制，从底部的固定基座开始，依次完成腰座回转结构、大臂摆动关节、小臂俯仰结构、腕部旋转关节以及末端法兰接口的全零件建模，每一处连接结构、安装孔位、关节限位结构都按照真实产品的参数进行还原，确保模型的结构比例与实物完全一致。材质渲染阶段，针对机械臂的外观特征进行了精细化处理，主体臂身采用工业机器人常用的亮黄色哑光烤漆材质，还原了ABB机器人标志性的外观配色，关节处的连接转轴、末端法兰部分采用金属磨砂材质，基座部分的安装固定面做了细微的金属纹理处理，整体渲染效果真实细腻，能够清晰展现机械臂的外观质感与结构层次。结构设计上，该模型完整呈现了六轴串联机械臂的典型构型，各个关节的转动副都做了合理的结构预留，可直观展示机械臂的运动范围与关节连接方式，基座部分预留了标准的安装固定孔位，能够清晰看到内部走线的预留空间与关节驱动模块的安装位置，大臂与小臂的连接处做了加强筋结构设计，既保证了机械臂的结构强度，也还原了实物的轻量化设计特征。设计过程中充分考虑了小型工业机器人的应用场景，IRB120作为小负载工业机器人，常用于电子元器件装配、小件搬运、精密涂胶等工位，模型的结构设计完全匹配其紧凑小巧的产品定位，整体臂展尺寸、关节布局都贴合实际产品的参数，能够用于机器人工作站布局仿真、运动学演示、教学展示等多种场景。模型的每一个零件都做了独立的特征建模，没有冗余的几何元素，装配关系清晰明确，各个部件之间的配合间隙都按照真实装配要求进行设置，既保证了模型的外观完整性，也具备足够的结构细节可供参考，能够帮助使用者快速理解小型六轴工业机器人的结构组成与设计逻辑。
