费斯托XY直角坐标机械手三维设计

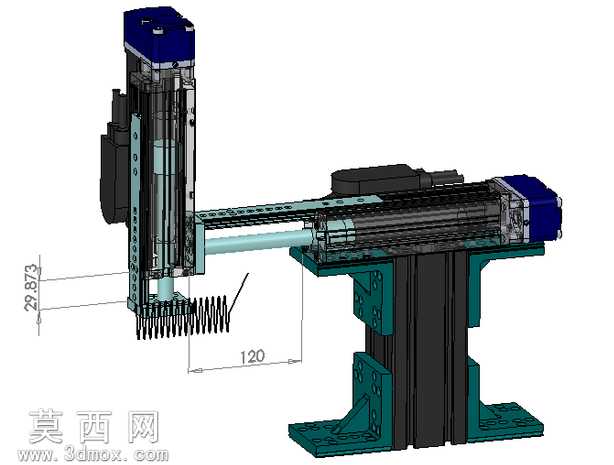

本模型为费斯托结构风格的XY直角坐标机器人三维设计，整体采用悬臂式双轴布局，建模过程严格遵循工业级直角坐标机械手的设计规范，对每一处机械结构都做了精细化还原。模型搭建阶段，首先完成基座支撑结构的建模，采用加厚立式安装座搭配双侧三角加强筋的结构，保证整机安装后的刚性，避免高速运动时产生结构震颤，支撑座上预留了标准安装孔位，可直接适配常见的工业设备安装台面。X轴横向运动模组采用同步带传动搭配线性导轨的结构，建模时还原了导轨滑块、同步带轮、传动皮带、行程限位块的完整细节，模组两端的伺服电机安装座做了定位止口设计，保证电机输出轴与传动轮的同轴度，降低传动过程中的径向跳动。Y轴垂直运动模组通过转接滑台与X轴滑块连接，滑台部分做了减重槽设计，在保证结构强度的前提下降低运动负载，Y轴末端设计了可拓展的执行端安装法兰，可根据实际工况加装夹爪、吸盘、焊枪等不同作业执行元件，模型中也还原了末端的弹簧缓冲结构，可在执行端接触工件时提供缓冲保护，避免刚性碰撞损坏工件或机构。模型的材质渲染贴合真实工业设备的视觉效果，支撑结构采用喷塑铸铁的深绿哑光材质，运动模组的铝型材部分做了阳极氧化银灰质感，电机外壳、导轨部分做了金属发黑与亮面镀铬的区分，同步带、缓冲弹簧等非金属与弹性元件也匹配了对应的材质表现，整体渲染效果真实还原设备的实际外观。设计思路上，该模型作为SoftMotion运动控制的示例载体，完整覆盖了直角坐标机器人的三类典型运动场景：XY轴独立运动可实现单轴的点位定位作业，协调轴运动可完成双轴插补的直线轨迹运行，表基于运动可实现正弦曲线类的复杂轨迹描画，可直接用于运动控制仿真、教学演示、非标自动化方案布局参考，模型的各部件装配关系完整，无干涉错配问题，运动副设置符合实际机构的运动逻辑，可直接导入仿真环境进行运动学模拟，帮助设计人员快速验证双轴运动的行程范围、负载匹配、轨迹精度等核心参数，大幅缩短同类设备的前期设计验证周期。
