HXT900九克微型舵机三维数字模型

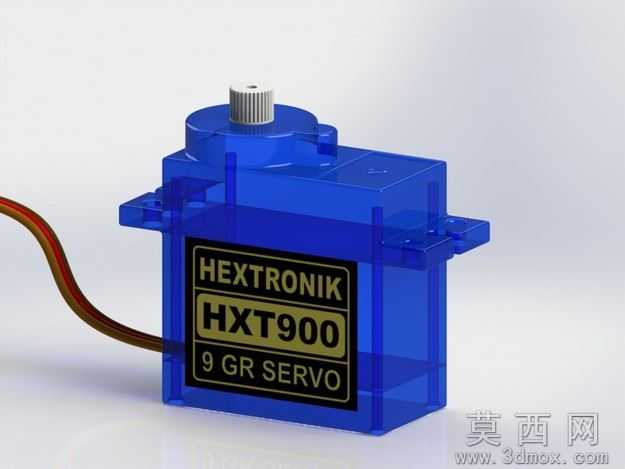

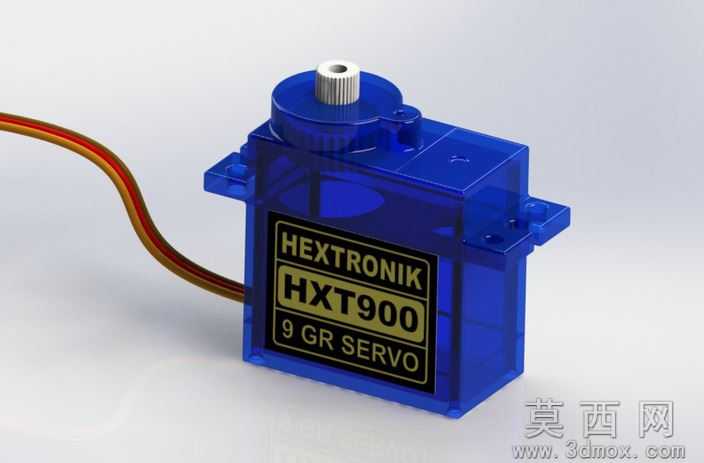

本模型为HXT900九克微型伺服舵机的高精度三维数字模型，完整还原了这款航模与小型机器人领域常用微型舵机的全部结构细节。建模流程遵循实物逆向测绘的标准逻辑，首先通过游标卡尺对实物舵机的外壳尺寸、安装孔位、输出轴直径、出线位置等关键尺寸进行精准测量，随后在SolidWorks软件中按照从内到外的装配逻辑逐步搭建零件：先绘制内部直流电机、减速齿轮组、电位器的核心传动结构，再匹配上下半壳的卡扣定位结构、两侧安装耳的固定孔位、顶部输出齿盘的花键细节，最后添加引出的信号电源线束，所有零件均按照实际装配约束完成配合，无干涉错位问题。参数设计层面严格遵循实物规格，整体长宽高尺寸为22.8mm×12.2mm×22.1mm，整体重量控制在9g级别，输出轴采用标准20T金属花键规格，安装耳的孔距、孔径完全匹配通用微型舵机的安装标准，减速齿轮组的传动比按照1:250的实际减速比进行齿形参数绘制，电位器的转动角度范围对应舵机0-180度的标准行程，所有尺寸公差均控制在0.02mm以内，完全符合实物的装配精度要求。渲染材质部分针对不同零件做了精细化区分，外壳采用半透明深蓝色ABS塑料材质，还原实物半透可隐约看到内部结构的视觉效果，输出齿盘采用磨砂银灰色金属材质模拟铝合金齿盘质感，标签区域还原了实物表面印刷的HEXTRONIK HXT900 9GR SERVO标识内容，线束部分采用红、橙、黑三色的软质PVC材质模拟硅胶线的柔韧质感，背景采用简洁的浅灰色渐变环境，搭配柔和的漫反射光照，完整呈现出舵机的真实外观质感。结构原理层面完整还原了舵机的工作逻辑：内部直流电机输出的高转速低扭矩动力，通过三级尼龙减速齿轮组放大扭矩后传递到顶部输出轴，输出轴末端连接的碳膜电位器实时检测转动角度，将角度信号反馈给控制电路板，电路板根据输入的PWM信号对比反馈角度，驱动电机正反转实现精准的角度定位，模型中完整保留了减速齿轮的啮合关系、电路板的安装位置、电位器与输出轴的联动结构，可直观展示舵机的内部工作原理。软件兼容层面，模型源文件采用SolidWorks2012版本绘制，可直接在SolidWorks2012及以上所有版本中打开编辑，同时导出了STEP、IGES、STL等通用三维格式，STEP和IGES格式保留完整的装配结构与零件特征，可兼容Creo、UG、Catia、Inventor等绝大多数主流三维CAD软件，STL格式为三角面片格式，可直接导入切片软件用于3D打印制作舵机外壳替换件或结构验证。研发教学应用层面，该模型可用于航模飞机、小型仿生机器人、机械臂关节、智能小车转向机构等项目的结构设计阶段，直接导入装配体完成舵机的安装位匹配、运动干涉检查，无需额外测绘建模；同时可用于机械原理教学中伺服控制机构、齿轮减速传动的演示案例，帮助学生理解微型舵机的内部结构与工作逻辑，也可作为3D打印爱好者制作舵机配套支架、安装座的尺寸参考依据，大幅缩短小型智能硬件项目的研发周期。
