螺旋输送系统用三向管道分岔连接结构

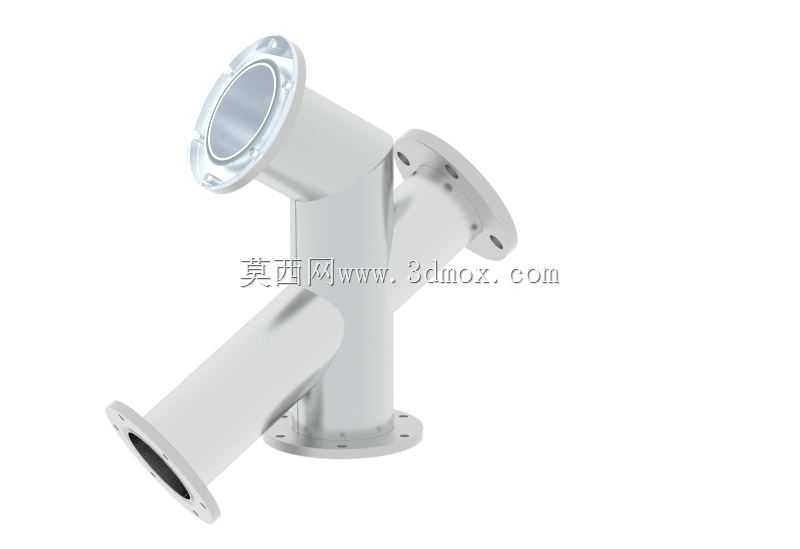

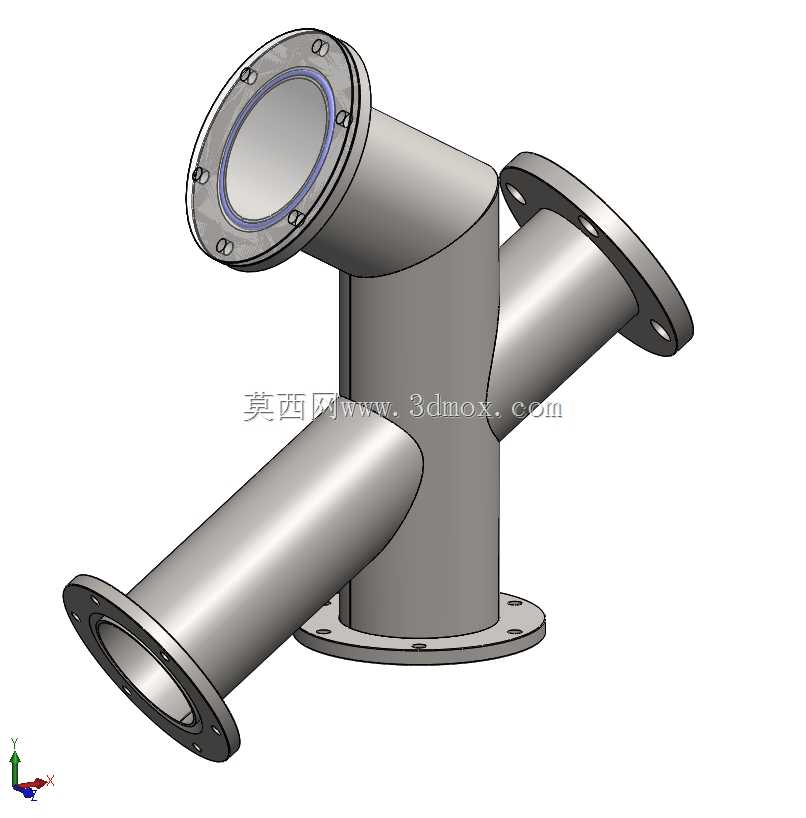

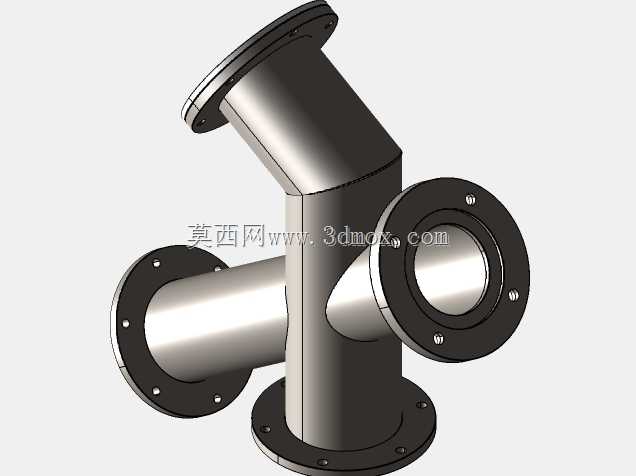

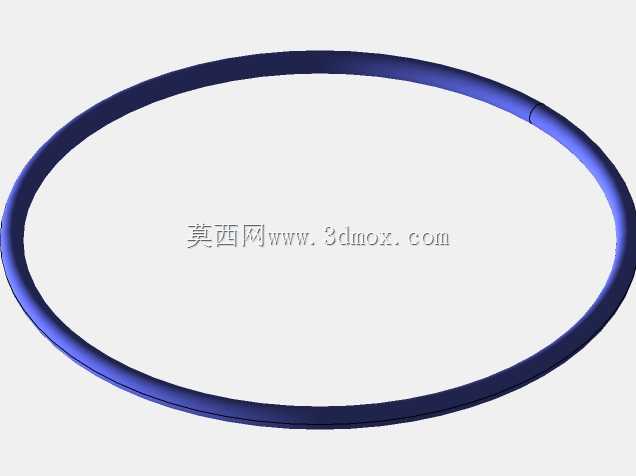

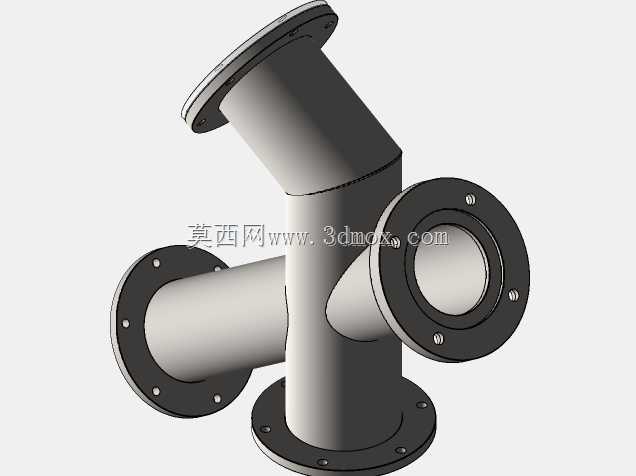

　　在散料密闭输送的工程场景中，螺旋输送系统的管路布局经常会遇到单路进料、多路出料或者多路进料汇至单路的分岔需求，这类分岔节点如果采用普通弯头拼接，不仅会在拼接位置形成物料滞留的死角，还会因为多段焊接带来的内壁不平整，造成粉料、颗粒料输送过程中的积料堵料问题，严重时甚至会因为物料长期滞留结块，污染后续输送的物料，影响整条生产线的连续运行。这款三向管道交叉结构，就是针对螺旋输送系统的分岔节点需求设计的一体化管路连接件，整体采用一体成型的金属壳体结构，三个连接端均配置标准法兰连接结构，法兰端面预留有密封垫片的安装槽位，安装时配合对应规格的密封垫片，能够实现管路节点的完全密闭，避免输送过程中的粉尘外溢，满足食品、医药、化工等对密闭输送有严格要求的行业使用需求。

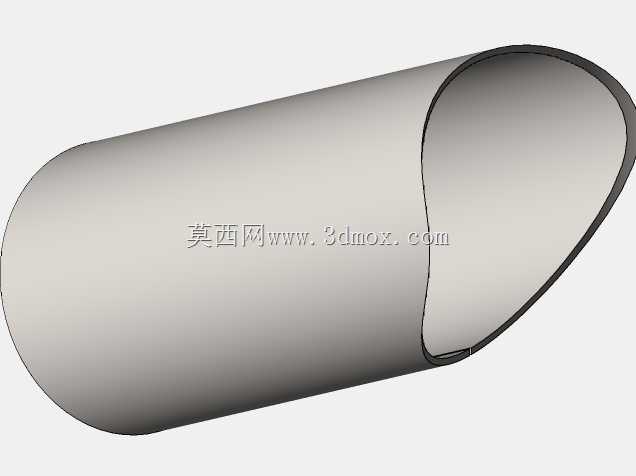

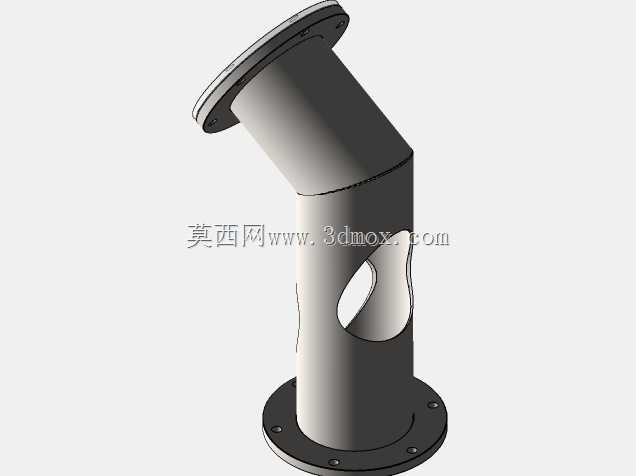

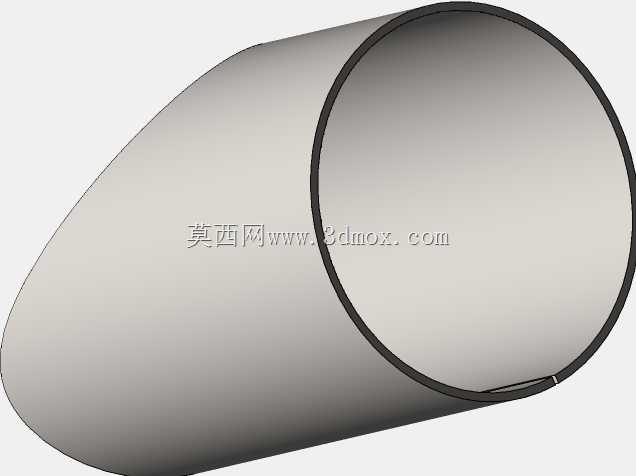

　　从结构设计逻辑来看，这款管件没有采用常规三通的正交布局，而是根据螺旋输送机的物料流动特性，将三个管路接口的轴线设置为特定的倾斜夹角，物料在流经分岔位置时，能够顺着管壁的曲面平滑过渡，不会出现直角转折带来的物料冲击和流速骤降问题，有效降低了螺旋输送过程中的压损，也减少了高速流动的颗粒物料对管壁的冲刷磨损，延长了管路节点的使用寿命。三个接口的法兰尺寸均匹配常规螺旋输送机的标准管路外径，安装时不需要额外制作变径转接件，直接与对应规格的输送管道法兰对齐，穿入连接螺栓紧固即可完成安装，能够大幅缩短现场管路施工的周期，也降低了后期维护拆装的难度。

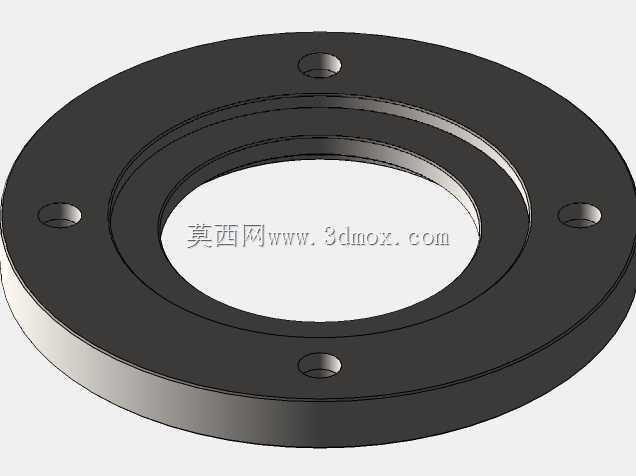

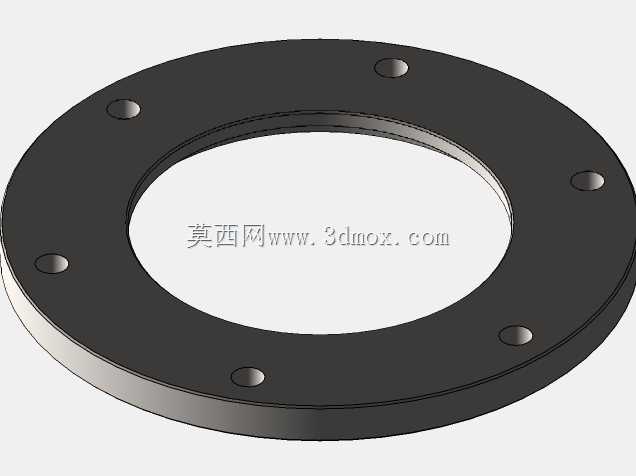

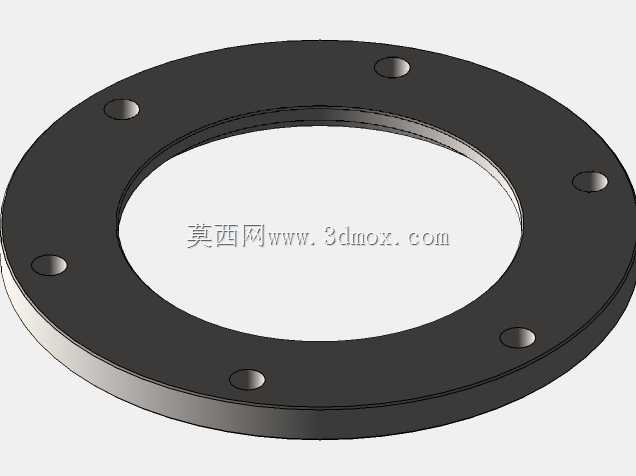

　　在安装边界的适配性上，这款管件的三个法兰端面均设置了均匀分布的螺栓孔，孔位公差符合通用管路法兰的安装标准，现场安装时即使存在小范围的管路对位偏差，也能通过法兰连接的间隙余量完成适配，不需要对管路进行额外的切割调整。管件的主体壁厚根据输送物料的磨琢性进行了匹配设计，对于普通的粮食、塑料颗粒等低磨琢性物料，标准壁厚即可满足长期使用需求；如果是输送矿粉、水泥等高磨琢性物料，也可以在对应内壁位置加装耐磨衬板，不需要改动整体的外部安装尺寸，替换性极强。

　　在实际的管路布局中，这款交叉管件可以根据工艺需求灵活调整安装方向，既可以作为单路进料、两路出料的分料节点，配合两路出口的插板阀实现不同料仓的物料分配，也可以作为两路进料、单路出料的汇料节点，将两台螺旋输送机输出的物料汇总到同一主路管路中，适配不同的生产线布局需求。管件内部的过渡曲面经过流体力学优化，不存在任何凹陷或者凸起的结构，物料流动过程中不会出现滞留死角，输送粘性较大的粉体物料时，也不会出现粘壁积料的问题，日常生产过程中不需要频繁停机清理节点位置，有效提升了整条输送线的连续运行效率。

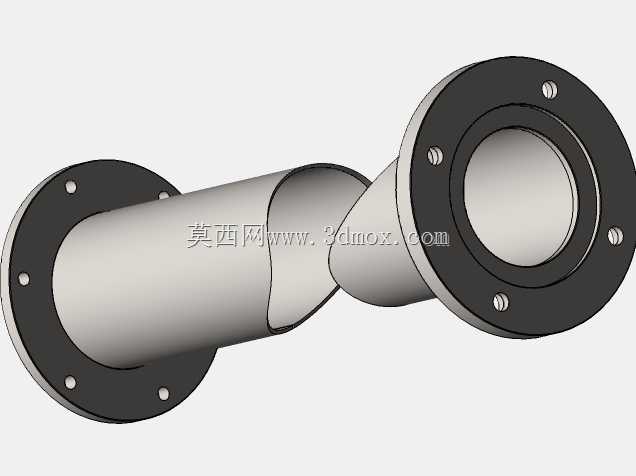

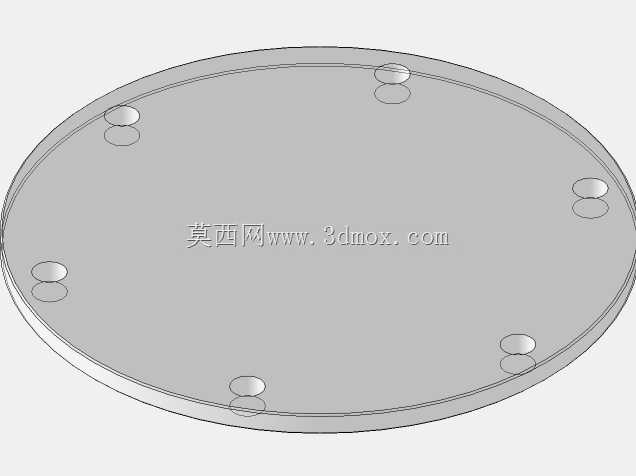

　　从建模细节来看，这款结构完整还原了金属管件的所有加工特征，包括法兰端面的密封槽、螺栓孔的倒角、管壁与法兰连接位置的焊接过渡结构、垫片的安装位置都做了精准的还原，结构工程师在做整套输送系统的三维布局时，可以直接调取这个模型装配到管路中，不需要重新绘制分岔节点的结构，能够有效减少管路设计阶段的重复建模工作量，同时也能通过模型提前校验法兰安装位置的螺栓操作空间，避免现场安装时出现螺栓无法紧固的干涉问题。在做管路的应力分析时，这个一体化结构的模型也能准确还原节点位置的受力情况，帮助工程师校核不同输送压力下的管壁强度，提前优化壁厚参数，避免后期运行过程中出现节点开裂的问题。
