手动式管道夹持固定虎钳结构

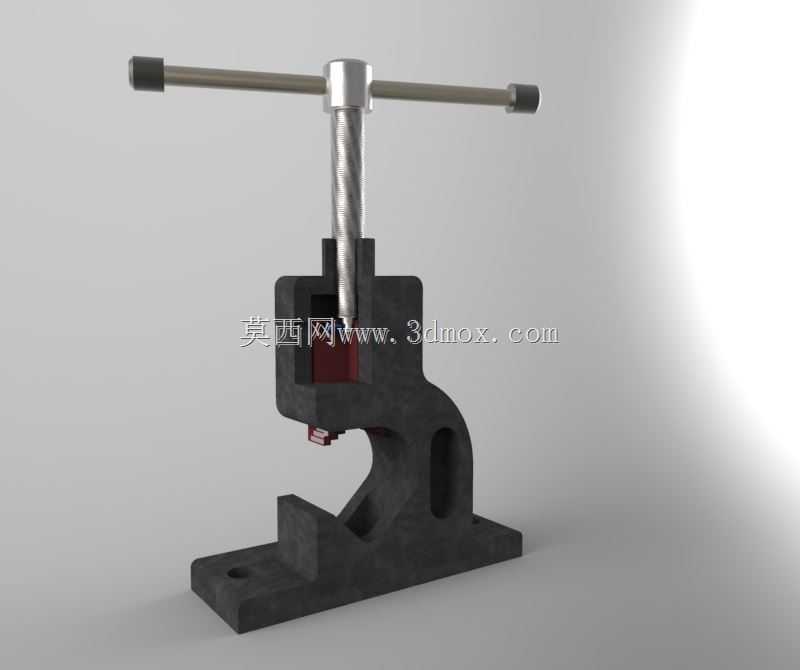

　　在管道安装、五金维修、小型管件加工的作业场景里，这类手动管道夹持虎钳是工位上离不开的基础工装，和普通平口钳的夹持逻辑不同，它的V型定位结构专门适配圆柱类工件的装夹需求，不管是镀锌水管、不锈钢圆管还是小型圆钢棒料，都能通过下压的夹紧块牢牢锁死，不会出现平口钳夹圆柱件容易打滑、硌伤工件表面的问题。从结构设计来看，整个钳体采用一体式铸铁基座的布局，底部预留两个沉头安装孔，可直接通过螺栓固定在钳工工作台或者移动式工装架上，安装边界的孔位间距适配多数常规钳工台的预留安装位，不需要额外打孔改造就能快速部署。钳身的C型开口结构留出了足够的管件穿入空间，夹持行程可以覆盖常规小口径管道的装夹直径，顶部的T型转动手柄采用防滑握把设计，

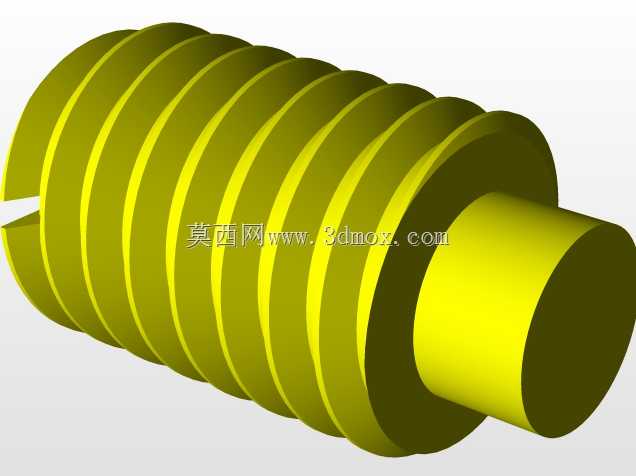

　　通过梯形丝杆传动带动压块下行，梯形丝杆的自锁特性可以保证夹紧后不会因为工件的振动出现松脱，作业时不需要额外加装锁止结构就能保持稳定的夹持力。压块和下支撑位都做了适配圆柱面的齿形咬合设计，接触面上的防滑齿深度控制在合理范围，既可以提供足够的摩擦力防止管件转动，又不会因为齿形过深在管件表面留下过深的压痕，影响管件后续的装配密封性。很多现场作业的场景里，工人需要对管道进行套丝、切割、打磨或者弯头焊接对位，这时候如果没有专用的夹持工具，靠手扶或者普通台钳固定，不仅定位精度差，还存在安全隐患，这款管钳的结构设计刚好匹配这类作业的需求：丝杆的传动比经过优化，普通人单手转动手柄就能提供足够的夹紧力，不需要借助加力杆就能完成常规壁厚管道的固定，

　　钳身的镂空减重结构在保证整体刚性的前提下降低了整体重量，不管是固定在常驻工位还是临时作业点移动部署都很方便。设计过程中需要重点考量钳身的受力分布，C型钳臂在夹紧时会承受较大的弯曲应力，因此在钳臂的转角位置做了加厚的圆弧过渡，避免应力集中导致长期使用后出现钳臂开裂的问题，丝杆和活动压块的连接位置采用万向转动结构，保证压块下行时可以自适应贴合不同直径管件的外圆面，不会出现局部接触导致夹持力不足的情况。底部的安装基面做了铣平处理，固定后钳身的垂直度可以保证管件装夹后保持水平状态，在进行管道端面切割或者套丝作业时，能有效保证加工面的垂直度，减少因为装夹歪斜导致的管件加工报废。和链式管钳相比，这种固定式的管钳夹持刚性更好，

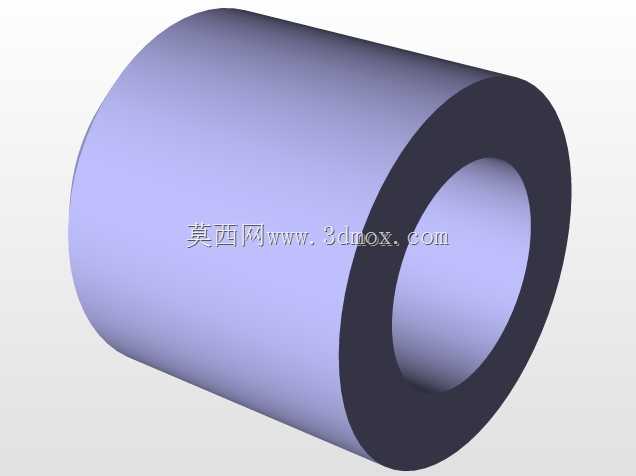

　　适合需要高精度加工的管件作业场景，不会出现链条夹持的弹性退让问题，日常维护也很简单，只需要定期在丝杆位置涂抹润滑脂，就能保证转动顺畅，长期使用也不会出现卡滞。在五金维修车间、水电安装班组的工位上，这类夹持工具的使用频率非常高，结构简单可靠，没有复杂的液压或者气动元件，故障率极低，即使在没有气源电源的野外作业场景，只要把钳体固定在临时支架上就能正常使用，适配的作业场景非常广泛。从建模的角度来看，整个产品的零件拆分清晰，基座、丝杆、手柄、压块、握把套这些零件的配合公差都符合常规机械加工的精度要求，没有特殊的异形难加工结构，普通的铣削、车削工艺就能完成全部零件的加工，生产成本可控，适合批量生产作为常规工装工具投放市场。
