V型发动机连杆主杆传动结构

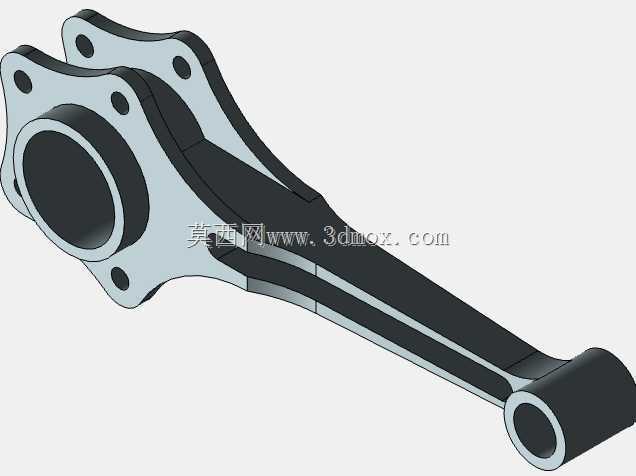

　　该主杆属于曲柄连杆机构中的核心传力构件，主要用于多缸内燃机，尤其适配V型发动机中主、从连杆并列布置的结构形式。模型在外形上还原了大端轴承座、长杆身和小端衬套孔的连续过渡关系，能够直观表达活塞往复运动与曲轴旋转运动之间的力流传递路径。

　　从实际设备用途看，主杆承担活塞销传递来的燃气压力，并将其转化为推动曲轴转动的扭矩。大端围绕曲柄销旋转，小端随活塞沿气缸轴线往复运动，杆身则在拉压交变载荷、惯性力和摆动惯性矩共同作用下工作。V型发动机受两排气缸夹角限制，通常不会让每根连杆都独立安装在同一曲柄销上，而是采用主连杆与副连杆组合：主杆大端设置一个或多个环销凸台，其他气缸对应的从动杆较小端通过螺栓固定在环销上，从而在有限轴向宽度内完成两排气缸的动力汇合。

　　结构设计上，大端法兰保留了多个螺栓孔位，用于模拟轴承盖接合、轴瓦压紧和装配锁紧区域；孔周凸缘加厚，可降低曲柄销孔在爆发压力下的椭圆变形。杆身采用长条形加强轮廓，截面沿载荷方向逐步收窄，既保证压杆稳定性，也控制高速往复质量。小端圆环用于容纳活塞销或衬套，端部与杆身之间设置平滑过渡，避免应力集中在孔边和杆身交接处。副连杆连接环销的位置需要结合气缸夹角、曲柄半径、活塞行程和连杆长度综合校核，否则会影响两排气缸的压缩比一致性与运动相位。

　　安装边界方面，三维建模时需重点控制大端内径、小端孔径、孔心距、大端法兰厚度、螺栓孔分布圆以及杆身外侧避让空间。大端外圆不能与曲轴箱、曲柄臂或平衡块发生干涉；小端在活塞内腔上下运动时，应保留衬套压入和润滑间隙；杆身侧面需为气缸套、喷油冷却通道和机体壁面留出安全距离。环销凸台的方位角直接决定副连杆摆动平面，装配时还要保证螺栓支承面垂直、轴瓦定位可靠、润滑孔道贯通。

　　在工程应用中，这类模型可用于发动机概念布置、曲柄连杆运动校核、零部件结构讲解以及装配关系演示。通过该结构可以清楚看到主杆不仅是简单二力杆，还承担副连杆支点、曲柄销包容和多缸力流汇总功能，其尺寸链和运动包络直接影响发动机的紧凑性、可靠性与维修装配工艺。
