教学演示用小型空气引擎结构模型

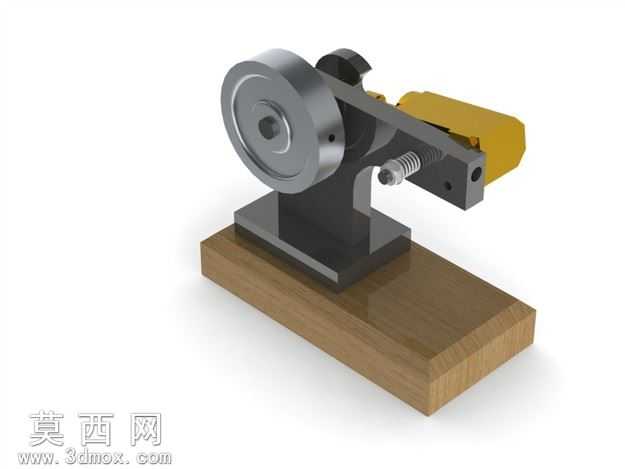

该三维模型为教学演示用途的小型空气引擎结构，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配逻辑，对每一个零部件的尺寸公差、配合关系都做了精准定义，确保模型可直接用于装配干涉检查、运动仿真验证以及工程图导出。模型整体采用台式布局，底部为实木质感的安装基座，建模时对木材的纹理走向、边缘倒角做了精细化处理，还原了木质基座的温润质感，基座上方为金属材质的引擎主体支架，支架采用灰铸铁质感的材质设置，通过调整材质的粗糙度、金属度参数，还原了铸铁件哑光、略带磨砂的金属质感，支架上集成了动力输出轮、气缸组件、进气调节结构以及动力驱动端模块。其中动力输出轮为带中心安装孔的圆盘式飞轮，建模时还原了飞轮的轮缘厚度、中心轴孔的倒角细节，材质设置为抛光钢材，通过添加环境反射贴图，模拟出金属飞轮的光亮表面效果；气缸组件包含缸体、活塞复位弹簧等结构，弹簧采用螺旋扫描特征完成建模，精准还原了弹簧的螺距、线径参数，弹簧材质设置为弹簧钢，呈现出银亮的金属质感；动力驱动端为黄色的端盖结构，材质设置为喷涂漆质感的工程塑料，通过调整漫反射颜色、高光参数，还原了漆面均匀的哑光质感。设计思路上，该模型定位为教学演示用具，因此在结构设计上做了可视化简化，将空气引擎的核心做功结构、动力传递路径做了外露式设计，方便学习者直观理解压缩空气进入气缸后推动活塞、带动飞轮转动的完整动力传递过程，所有运动部件都设置了合理的装配间隙，可直接添加运动约束完成运转动画仿真，模型的材质分层清晰，不同功能的部件采用差异化的材质设置，既提升了渲染后的视觉辨识度，也方便后续根据教学需求对单个零部件进行修改、替换，可用于机械原理课程的教具演示、3D打印实物制作的源文件使用，整体建模逻辑严谨，细节还原度高，兼顾了结构准确性与视觉展示效果。
