弧面蜗杆传动件精密三维建模设计

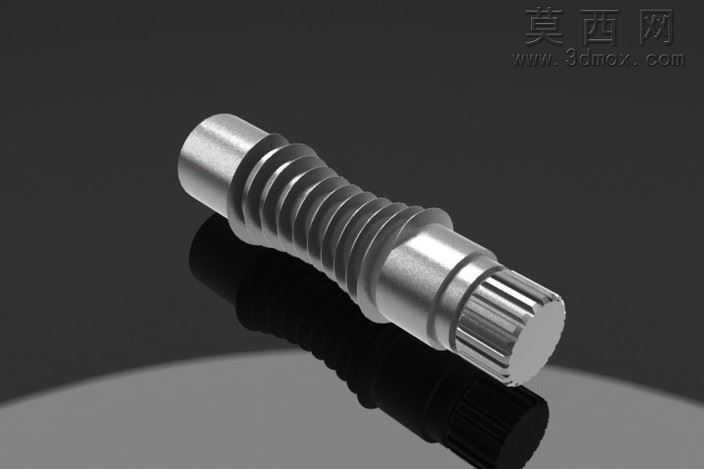

本作品为弧面蜗杆传动核心构件的三维建模成果，建模过程围绕弧面蜗杆的啮合特性展开，首先依据空间啮合原理推导齿面参数方程，确定蜗杆的分度圆直径、齿顶高系数、径向间隙系数、导程角以及弧面包络曲率等核心设计参数，保证后续与配对蜗轮啮合时能够实现多齿同时接触，提升传动承载能力与运行平稳性。建模阶段先构建蜗杆的轴段基体，依次完成两端安装定位轴颈、中间传动啮合段的基础回转特征，针对弧面齿形部分，采用参数化扫掠结合包络切除的方式生成齿槽结构，严格控制齿面的弧度公差与齿厚尺寸，还原弧面蜗杆区别于普通圆柱蜗杆的环面齿廓特征，保证齿面从入口到出口的啮合接触线分布符合设计要求。材质与渲染环节，为模型赋予合金结构钢材质，设置合理的金属粗糙度、环境反射参数，添加柔和的工作室光源，通过光影效果凸显齿面的加工纹理、轴段的过渡圆角以及端部花键的齿形细节，清晰展示各结构的衔接关系。结构设计上，蜗杆端部设置花键结构用于动力输入连接，轴颈处预留轴承安装位，各轴段之间设计退刀槽与过渡圆角，既满足机械加工的工艺要求，也能降低应力集中风险，提升构件的运行使用寿命。整体建模过程严格遵循机械设计规范，所有特征参数均匹配实际传动工况的设计要求，齿形部分的建模精度可直接用于后续的啮合仿真分析、工程图导出以及数控加工编程参考，能够直观展示弧面蜗杆的结构形态与设计细节，为弧面蜗杆传动副的设计优化、教学演示提供精准的三维数字模型支撑，还原了弧面蜗杆作为重载传动核心部件的结构特点，清晰呈现其区别于普通圆柱蜗杆的弧面齿廓设计优势。
