带沃罗诺伊纹理的鼻用刷新棒结构设计

　　这款带沃罗诺伊纹理的手持杆件，最初的设计迭代方向是优化日常使用的鼻部舒缓棒的握持与外观表现，在实际的手持类小器具应用场景中，这类杆件常作为精油载体、鼻部按摩接触件使用，日常需要频繁手持操作，因此握持摩擦力、外观辨识度、表面触感都是设计中需要重点考量的维度。从功能特性来看，棒体主体为等直径圆柱结构，两端做圆弧收边处理，避免尖锐棱角造成使用时的磕碰划伤，整体尺寸适配成年人单手握持的尺度，直径控制在18-22mm区间，整体长度控制在100-120mm，既可以满足单手持捏操作的空间需求，也不会因为过长导致携带时占用过多收纳空间，安装边界上棒体一端预留了6-8mm深度的沉孔结构，可适配标准尺寸的内芯填充件，不管是固态精油芯还是按摩接触头，

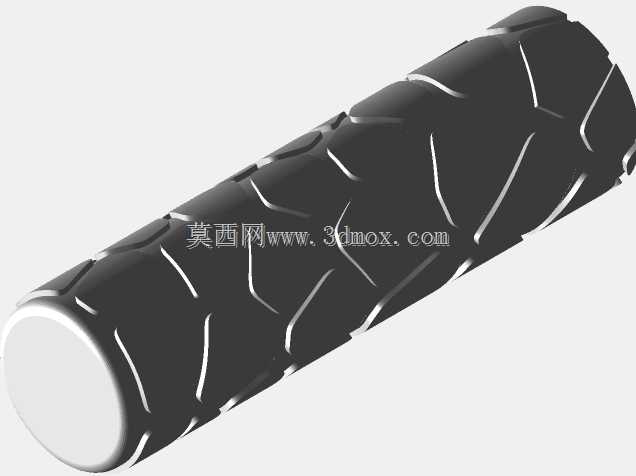

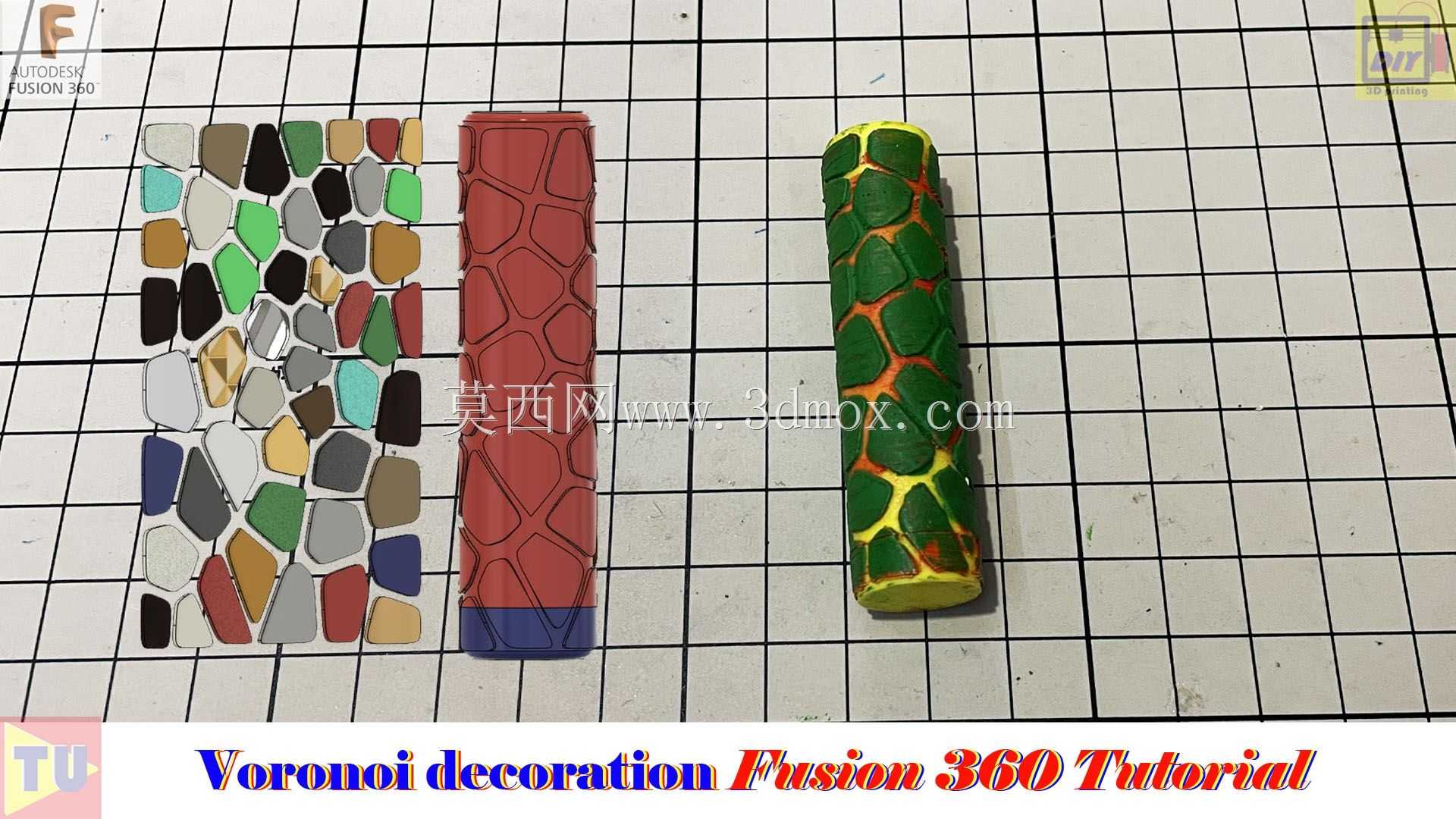

　　都可以通过过盈配合的方式与棒身完成装配，不需要额外设计卡扣或者粘接结构，装配工序简单，后期更换内芯也无需专用工具。设计过程中最初尝试直接在棒体曲面上生成沃罗诺伊图案做浮雕凸起，但实际建模验证时发现，当图案单元的边界跨越圆柱曲面的曲率变化区域时，直接投影生成的浮雕会出现纹理断裂、面法向错乱的问题，凸起部分的边缘会出现非预期的尖角，不仅触感不佳，打印或者注塑生产时还容易出现应力集中导致的结构断裂。后续调整了设计逻辑，先构建直径略小于最终棒身的临时基体，在临时基体上完整生成连续的沃罗诺伊网格纹理，保证每个纹理单元的凸起高度统一控制在1.2-1.5mm，纹理的棱边全部做R0.3mm的圆角过渡，避免锋利边缘划伤皮肤，

　　待纹理在临时基体上形成连续平滑的网格结构后，再将带纹理的外层结构与最终尺寸的棒身基体做布尔合并，这样处理后整个棒身的沃罗诺伊图案完全连续，不管是棒身的圆柱面还是两端的圆弧过渡区域，纹理都能平滑衔接，不会出现断裂或者错位的问题。从实际使用场景来看，表面的沃罗诺伊凸起纹理一方面可以增加手持时的摩擦力，即使手部有少量汗液也不会出现打滑的情况，另一方面不规则的网格纹理也提升了产品的外观辨识度，区别于市面上常见的光面或者直滚花纹理的同类产品，纹理的凹陷区域还可以留存少量的精油成分，在握持接触时缓慢释放，延长产品的使用体验时长。结构强度验证阶段，针对棒身做了1.5m高度的自由跌落仿真，纹理凸起部分因为做了统一的圆角过渡，

　　没有出现应力集中导致的崩裂问题，棒身主体的壁厚控制在2mm以上，日常使用中承受常规的捏压力、弯折力都不会出现结构变形。如果用于批量注塑生产，整个棒身的纹理拔模斜度统一控制在1.5°，不会出现脱模卡滞的问题，纹理的凹陷深度也控制在模具加工的常规精度范围内，不需要做特殊的电极加工，常规的精雕工艺就可以完成模具型腔的纹理加工，生产端的适配性较强。如果用于3D打印制作，整个模型没有悬空角度大于45°的结构，不需要添加额外的支撑结构，打印完成后只需要简单去除层纹就可以直接使用，后期做表面上色处理时，沃罗诺伊的网格边界可以自然形成分色遮挡，不需要额外做遮罩处理就可以实现凹陷区域与凸起区域的分色效果，降低了后期表面处理的难度。在同类手持杆件的设计中，这种先在临时基体上生成连续纹理再与最终基体合并的建模思路，也可以复用到其他带曲面纹理的手持件设计中，比如笔杆、手持工具手柄、美妆工具手柄等产品，能够有效解决曲面纹理投影时出现的断裂、变形问题，保证纹理在整个曲面上的连续性与一致性，同时统一的纹理凸起高度与圆角处理，也能兼顾触感与结构强度的需求，避免为了追求外观效果牺牲产品的实际使用性能。
