倒刺式塑料固定卡扣结构设计

　　这类倒刺式塑料固定卡扣，在民用电器、汽车内饰、轻型设备护板装配场景中应用十分广泛，相比传统螺丝固定方案，它不需要配套螺母或者预制螺纹孔，能大幅提升装配线的作业效率，也不会出现螺丝松动脱落、锈蚀污染外观的问题，在批量装配的流水线工位上，工人只需要对准预制安装孔直接按压到位，就能完成两个部件的紧固连接，单工位装配耗时可以压缩到1秒以内，非常适合大批量的薄板类部件连接作业。

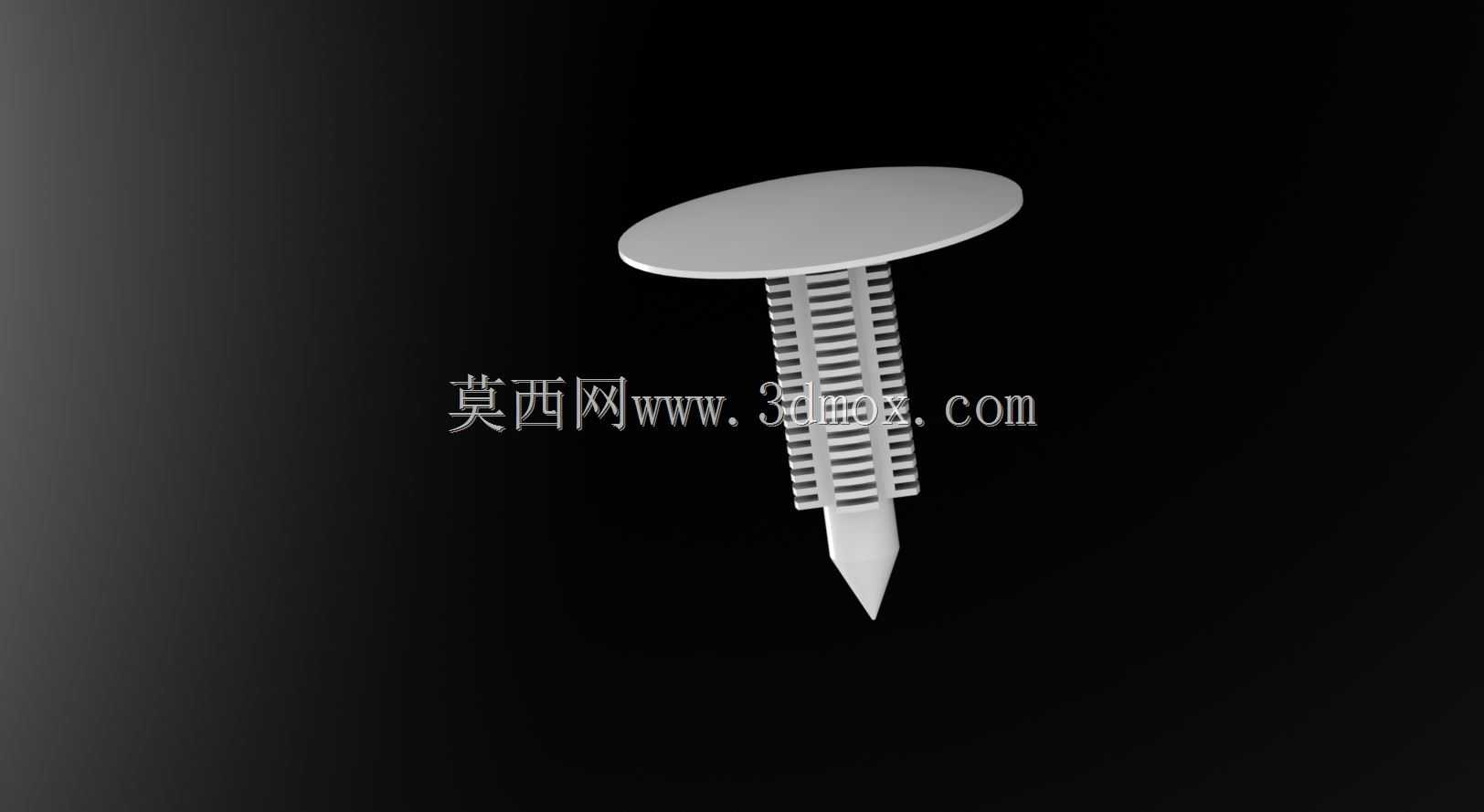

　　从实际使用的功能逻辑来看，这款卡扣的头部是大直径圆盘结构，压合后圆盘端面会完全贴合被固定面板的表面，均匀分散压紧力，避免薄塑料板、装饰面板因为局部压强过大出现压痕、开裂的问题；杆部设计的连续倒刺齿结构是整个卡扣的核心功能区，每一圈倒刺都带有导向斜面和止退直角面，插入安装孔的时候，倒刺会顺着安装孔壁向内弹性收缩，穿过孔位之后倒刺在塑料自身弹性作用下自动张开，止退面牢牢卡在安装孔的背面，不需要额外的锁止结构就能实现防脱固定，在常规的振动、温度交变工况下，也不会出现松脱移位的问题。

　　设计这类卡扣的时候，首先要匹配安装板材的总厚度，杆部有效卡接长度需要覆盖被固定件、安装基材的总厚度，预留0.2-0.5mm的压缩余量，保证头部圆盘能始终压紧被固定面，不会出现装配间隙；倒刺的齿距和齿高需要根据安装孔的公差带做匹配，常规适配圆孔的卡扣，倒刺最大外径要比安装孔公称直径大0.8-1.2mm，既保证插入时的阻力不会过大导致工人按不动，或者卡扣杆部被压弯，也要保证穿过孔位后有足够的张开量提供防脱力。杆部末端的锥形导向头是为了快速对准安装孔，导向头的锥角一般设计在30-45度之间，即使孔位有少量的对位偏差，也能顺着锥面滑入孔位，降低装配对位的精度要求，适配流水线的快节奏作业。

　　从安装边界来看，这款卡扣的头部圆盘直径是9mm左右，设计被固定件的安装沉台或者过孔时，过孔直径要控制在4-5mm，头部对应的避让区域直径不能小于10mm，保证圆盘能完全贴合板面，不会出现悬空压合的情况；杆部总长度29mm，对应的安装基材背面需要预留至少15mm的操作空间，避免杆部末端顶到其他内部零部件，影响卡扣插装到位。卡扣整体采用弹性较好的改性尼龙或者聚丙烯材质注塑成型，材料本身的韧性可以保证倒刺反复收缩张开不会断裂，同时也有一定的耐温、耐老化性能，适配-30℃到80℃的常规工作环境，在汽车门板、仪表台内饰、家电外壳护板、配电柜内走线固定、展示面板装配等场景都能稳定使用。

　　在结构建模过程中，需要重点关注倒刺位置的脱模角度，因为倒刺是倒扣结构，注塑模具需要做滑块抽芯结构，倒刺的止退面要预留足够的脱模斜度，避免注塑生产时出现粘模、倒齿拉断的问题；杆部和头部圆盘的连接位置要做R角过渡，减少应力集中，避免按压装配的时候，杆部从头部位置断裂。另外，倒刺的边缘要做微小的圆角处理，不要设计锋利的锐边，一方面是避免装配时划伤工人手指，另一方面也能减少插入时对安装孔壁的刮削，防止塑料孔壁被刮下碎屑掉入设备内部造成隐患。

　　这类卡扣的固定力一般在50-120N之间，足够应对轻型护板、装饰件、线束固定的载荷需求，如果需要更高的固定力，可以适当加大倒刺的外径，或者增加倒刺的圈数，但是要同步考虑插入力的上限，一般人工按压的插入力不要超过80N，否则会导致装配困难，工人劳动强度上升。如果是用于有拆卸需求的部位，可以在杆部中心设计内孔，配合专用的拆卸工具插入后收拢倒刺，就能无损拆下卡扣，不会损坏安装面板，方便后期的设备维护检修。
