戈兰杰微波炉箱门开启锁扣结构设计

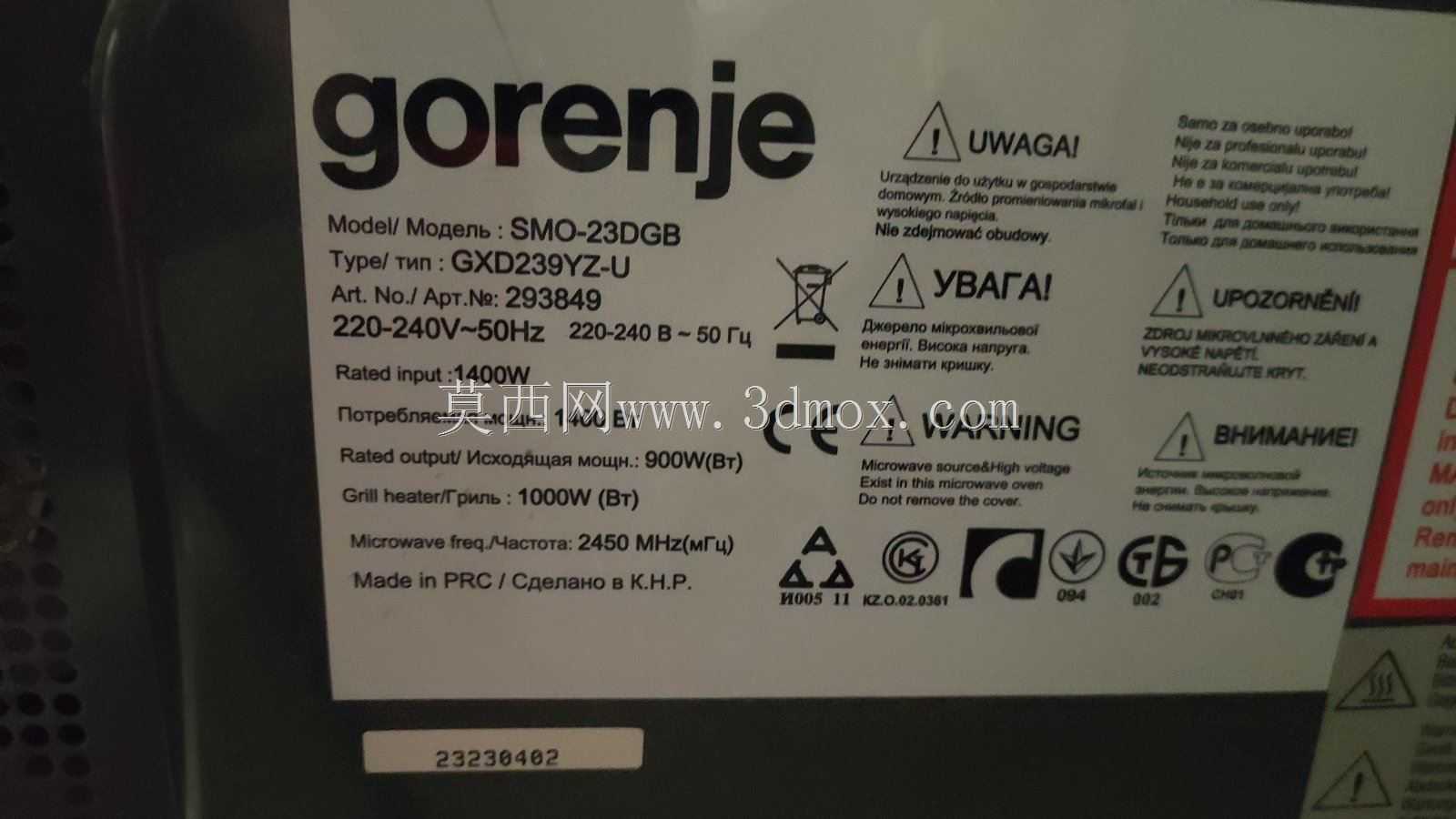

　　在家用厨电产品的结构设计体系中，箱门启闭机构是直接影响用户使用体验与设备使用寿命的核心功能部件，这类部件往往需要兼顾操作手感、锁止可靠性、长期使用耐疲劳性以及装配适配性多重要求，尤其是嵌入式微波烘烤类一体机，由于腔体内部工作时存在高温、微波屏蔽的硬性要求，门体锁扣机构的设计精度直接决定了设备的安全性能。本次涉及的这款门体开启部件，是针对特定型号家用微波烤箱的替换式功能结构，适配对应型号设备的原有安装位，无需对腔体、门体做额外改造即可完成替换装配。

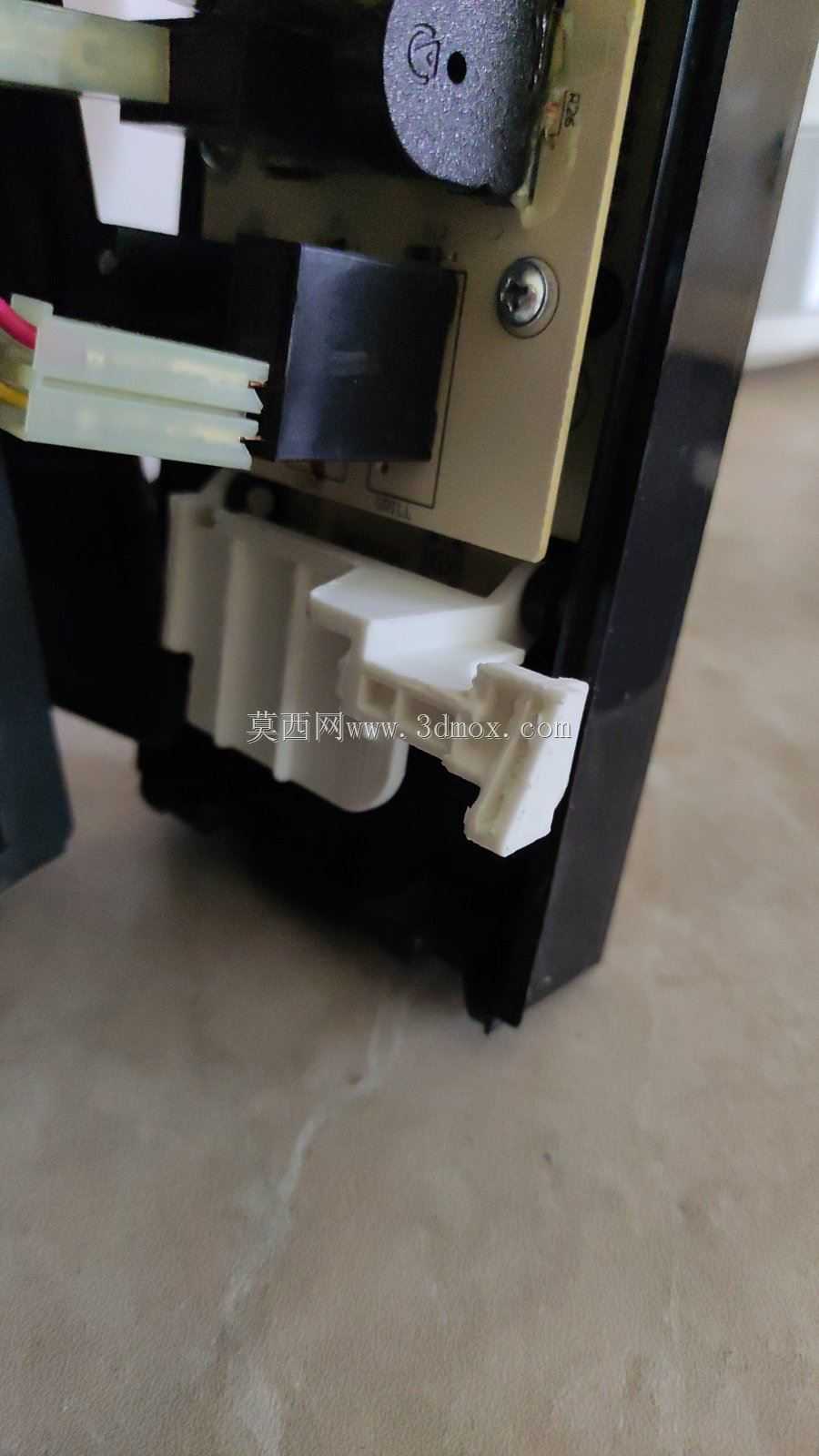

　　从实际应用场景来看，这类塑料锁扣机构安装在微波炉腔体正面的内侧边框位置，一端与门体的锁钩配合实现门体闭合后的锁止定位，另一端与设备的开门按键、回弹结构联动，用户按下开门按键时，机构受力产生弹性形变，脱开门体锁钩的限位，在门体回弹扭簧的作用力下实现箱门的自动弹开，整个动作行程控制在3-5mm之间，既保证按键操作的行程反馈清晰，又避免行程过大导致的结构松动、微波泄漏风险。

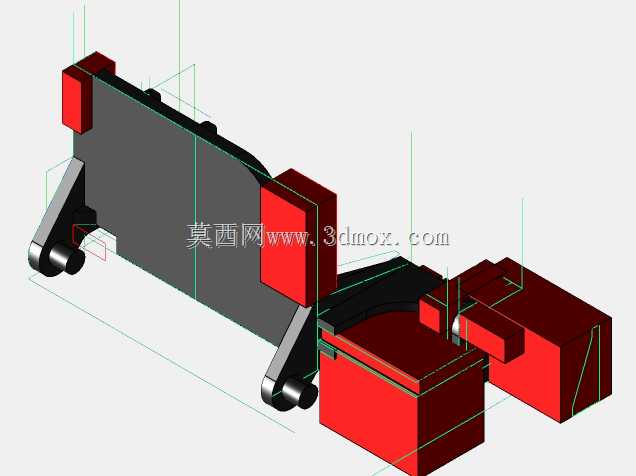

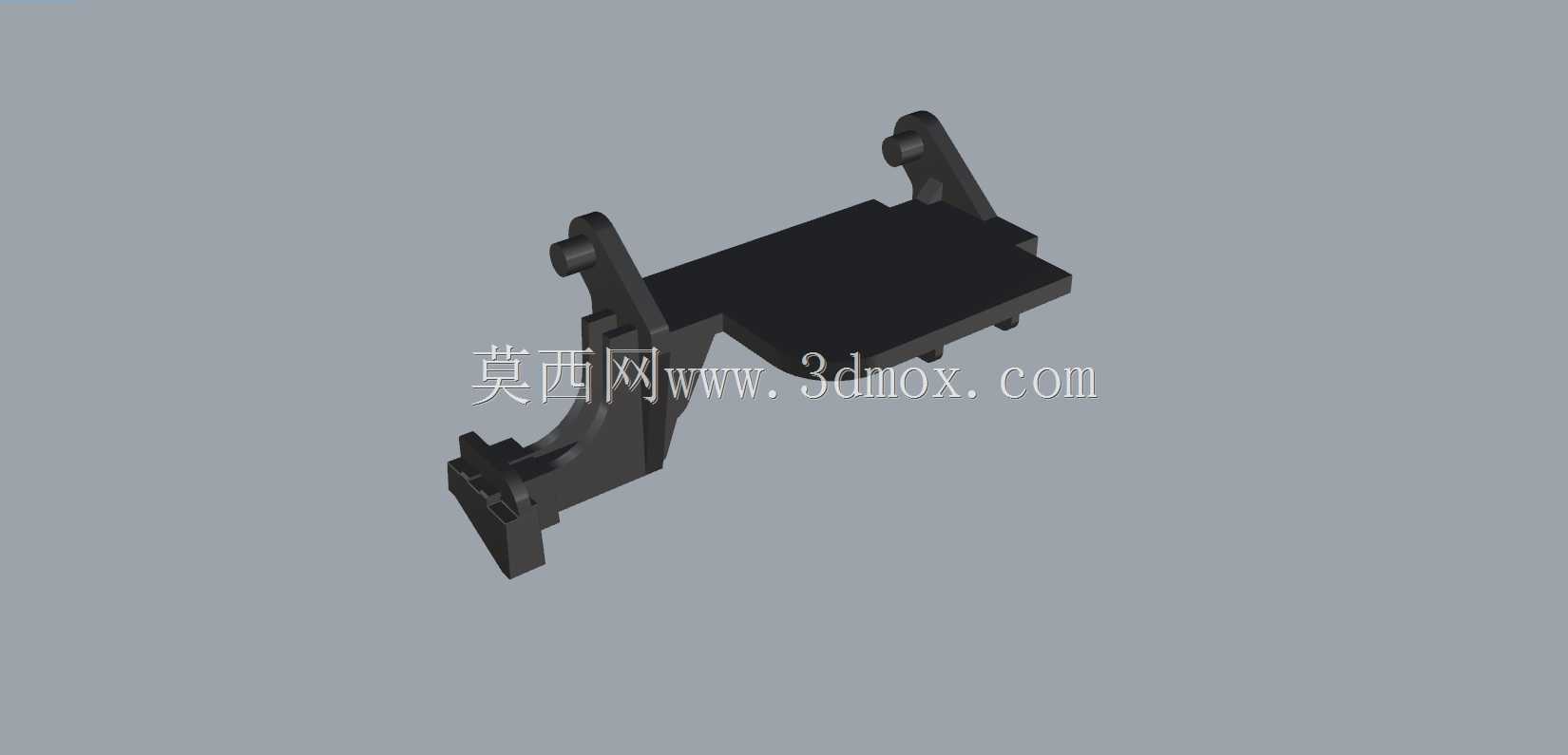

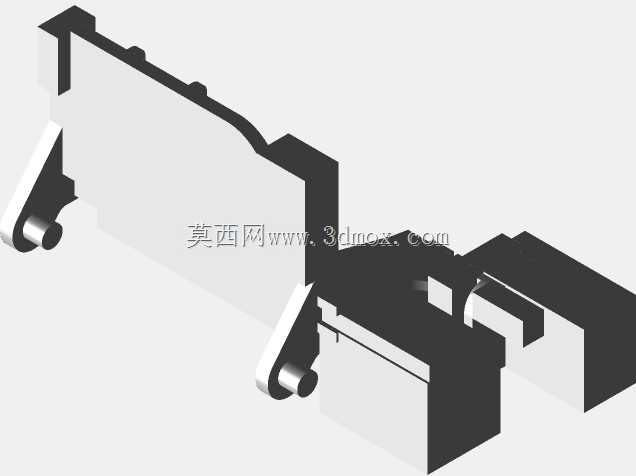

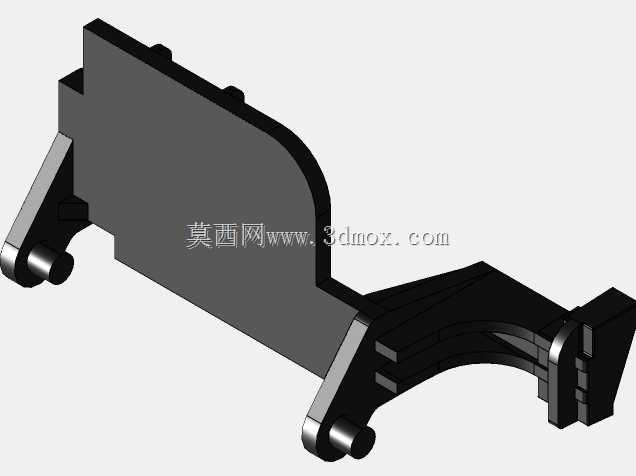

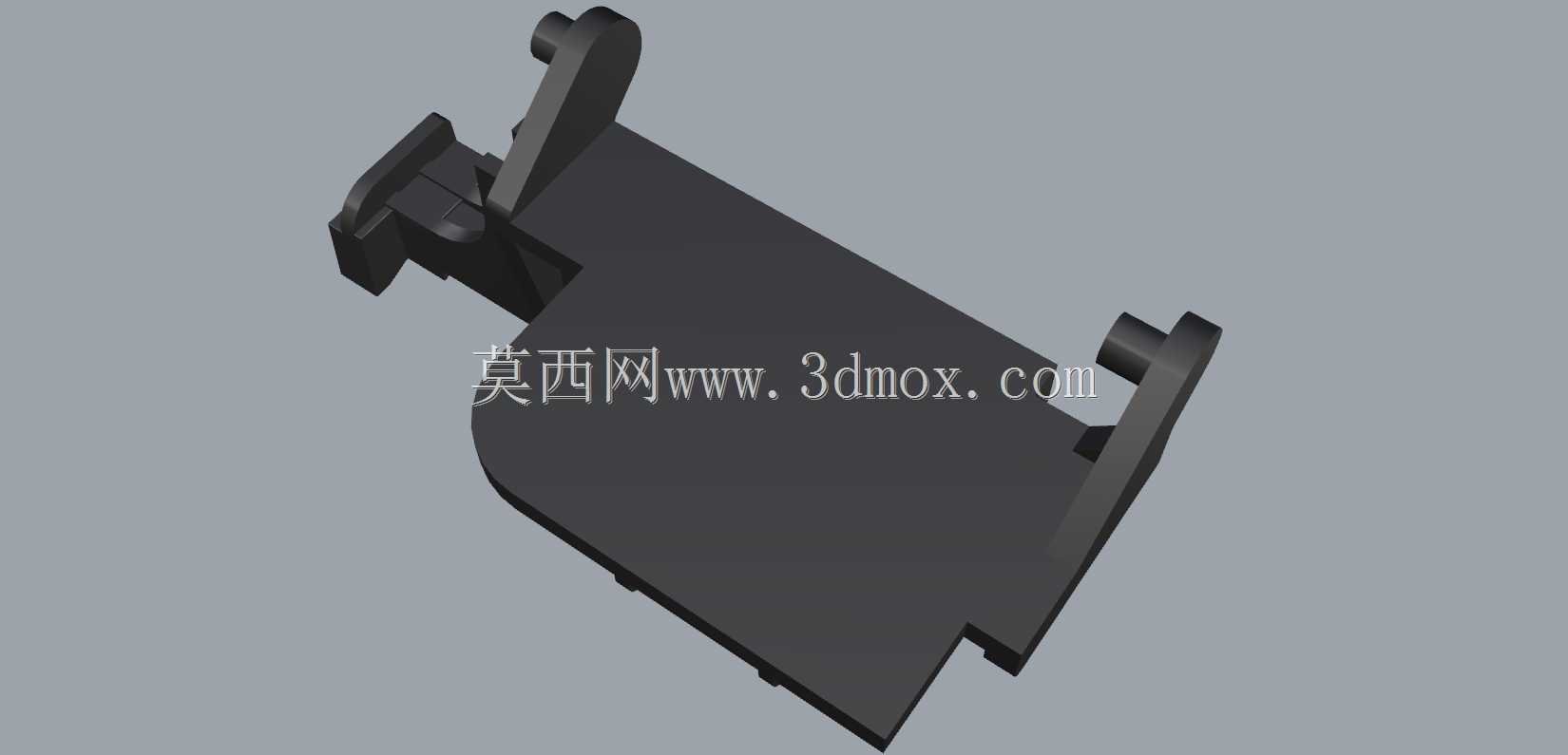

　　在功能特性设计上，该部件采用整体式悬臂卡钳结构，主体为平板状安装基座，基座上预留了两个定位卡扣与一个螺丝安装柱，对应腔体上的安装定位孔与螺柱位，装配时先将定位卡扣卡入腔体对应的卡槽完成预定位，再拧入一颗固定螺丝即可完成安装，整个装配过程无需复杂工装，售后维修更换的操作门槛极低。基座上延伸出的两个对称悬臂卡扣是核心的功能工作面，卡扣的工作面做了15度的导向斜角设计，门体关闭时锁钩沿斜角滑入，推动悬臂向外产生弹性形变，待锁钩滑入卡扣锁止位后，悬臂在塑料自身弹性作用下回弹复位，卡住锁钩完成锁止，这个设计充分利用了工程塑料的弹性形变特性，无需额外加装弹簧部件，减少了装配零件数量，也降低了长期使用过程中弹簧失效、脱落的故障概率。

　　设计思路上，这款结构充分考虑了家用厨电的使用环境特性，材料选用耐温、耐油脂的工程塑料，可长期耐受腔体附近60-80℃的工作温度，同时抵御厨房环境中的油烟、水汽侵蚀，不会出现短期内材质脆化、形变的问题。结构的壁厚设计控制在2mm均匀壁厚，所有转角位置都做了R0.5-R1的圆角过渡，避免注塑生产时出现缩痕、应力集中问题，同时悬臂卡扣的厚度做了渐变处理，从根部到卡扣头部厚度逐步减小，保证悬臂形变时应力集中在根部韧性最优的区域，长期反复启闭不会出现根部断裂的问题，按照家用场景日均开关门3次计算，结构的疲劳寿命可满足10年以上的使用要求。

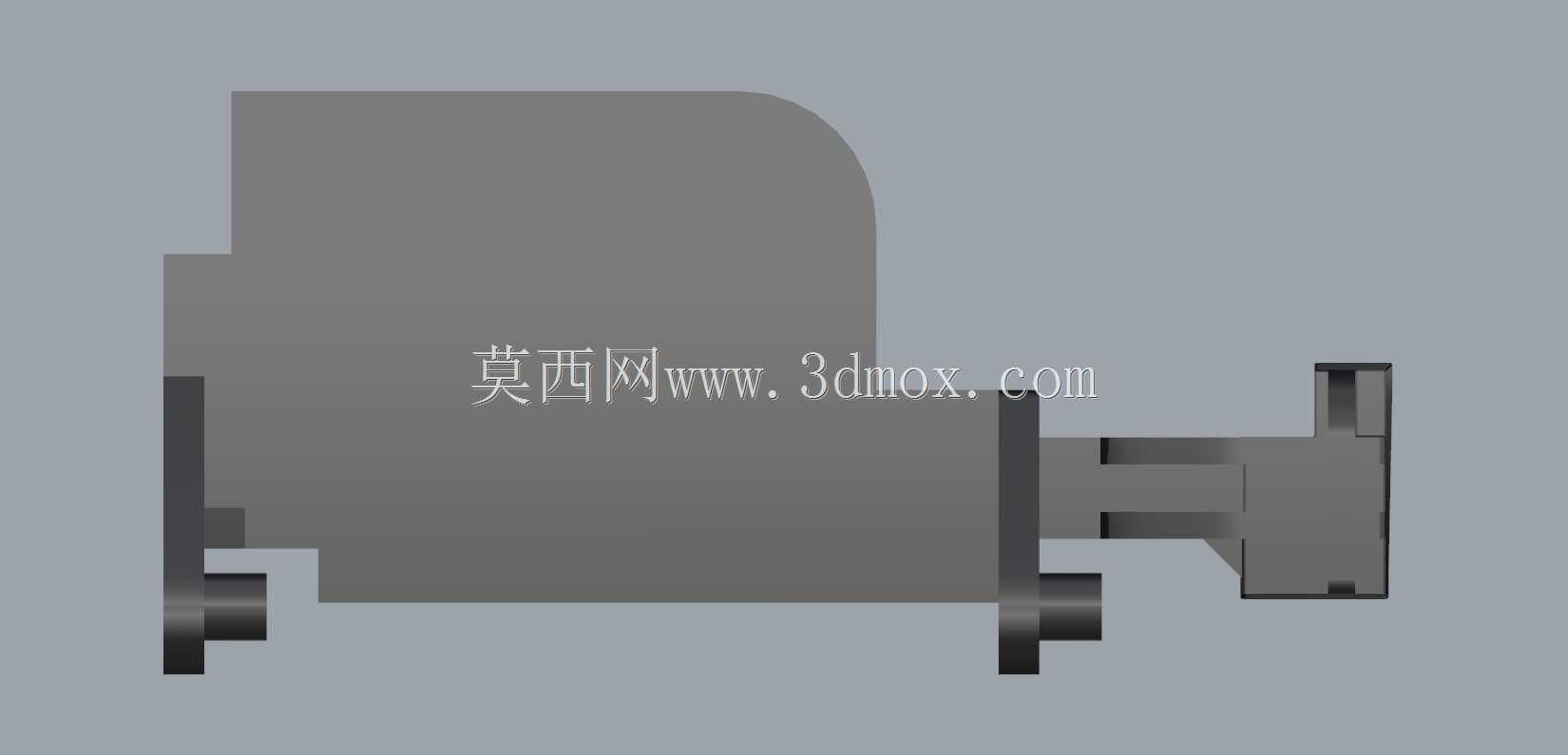

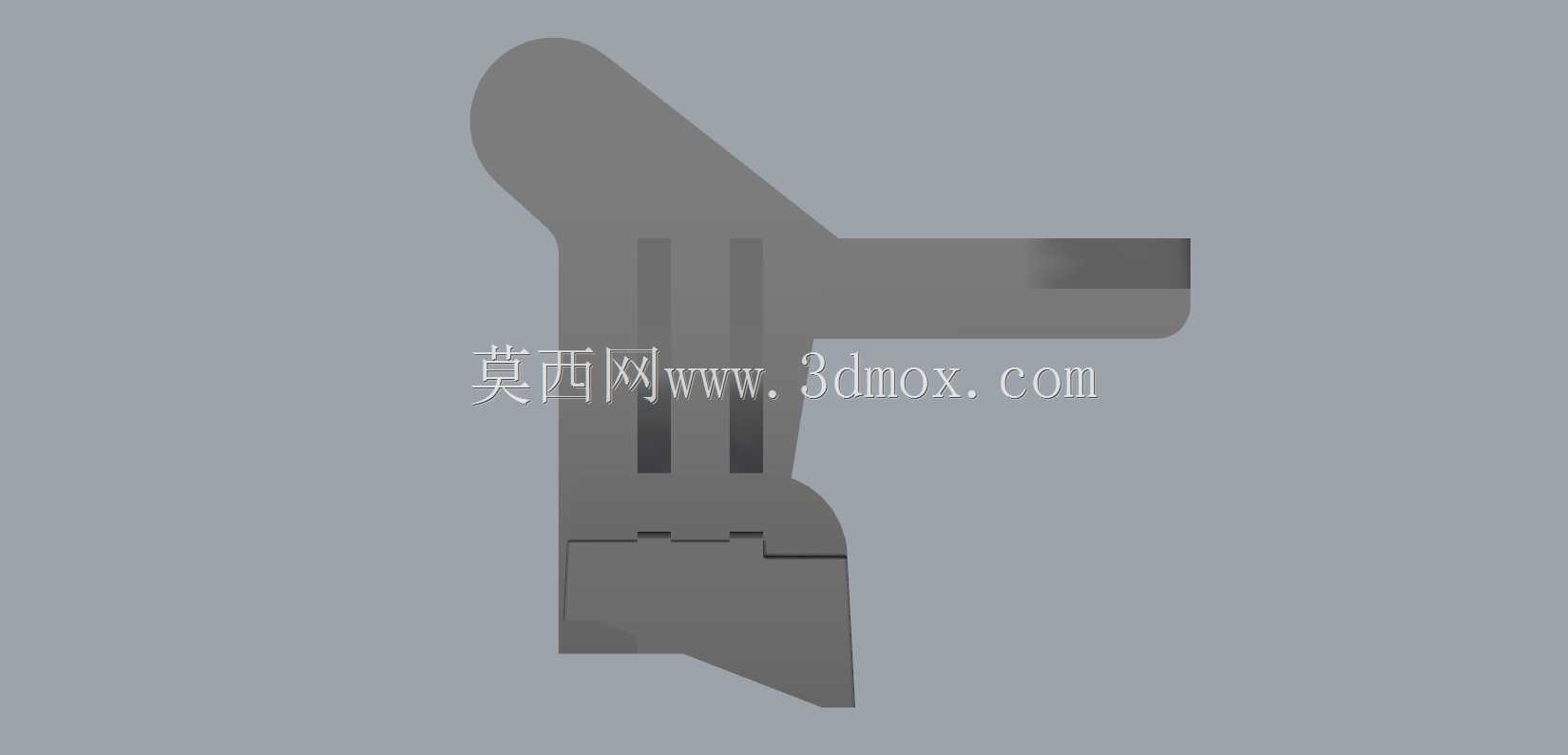

　　从安装边界尺寸来看，该部件整体安装占用空间为长62mm、宽38mm、总高度22mm，安装基面为平面，所有功能结构都向腔体内侧方向延伸，不会突出到设备正面外观面，不影响设备的外观完整性。两个悬臂卡扣的中心距为47mm，完全匹配对应型号门体锁钩的间距，锁止面的重叠量设计为2.5mm，既保证锁止可靠不会出现门体意外弹开的问题，又保证开门时按键按压力度控制在15-20N，符合普通用户的操作力度习惯，不会出现按键过硬按不动、或者过轻容易误触发的问题。另外在卡扣的接触面上做了0.2mm的微凸筋设计，减少锁钩与卡扣的接触面积，降低长期摩擦产生的磨损量，同时避免塑料接触面长期贴合出现粘黏的问题，保证高低温环境下启闭动作都顺畅无卡滞。

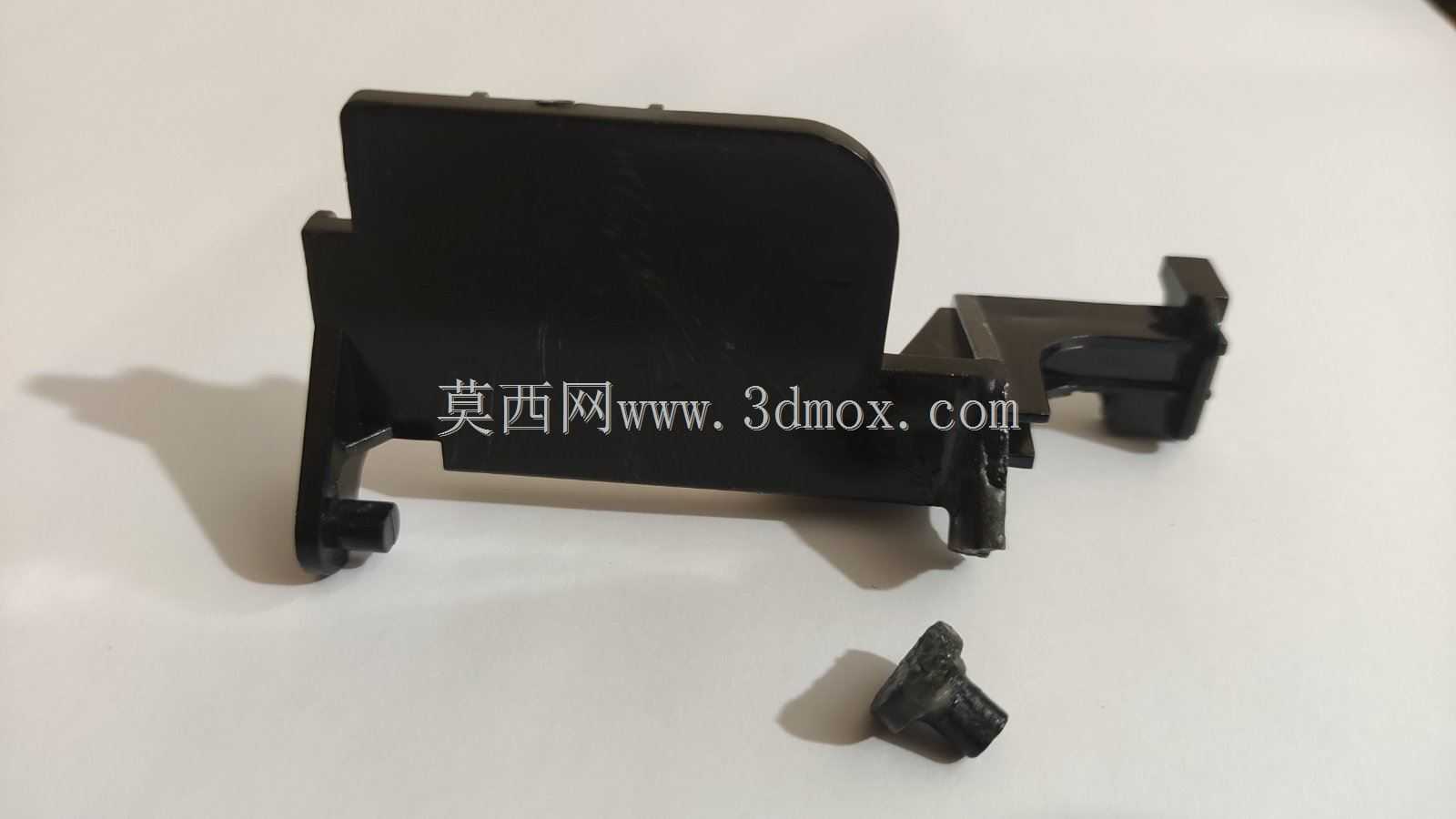

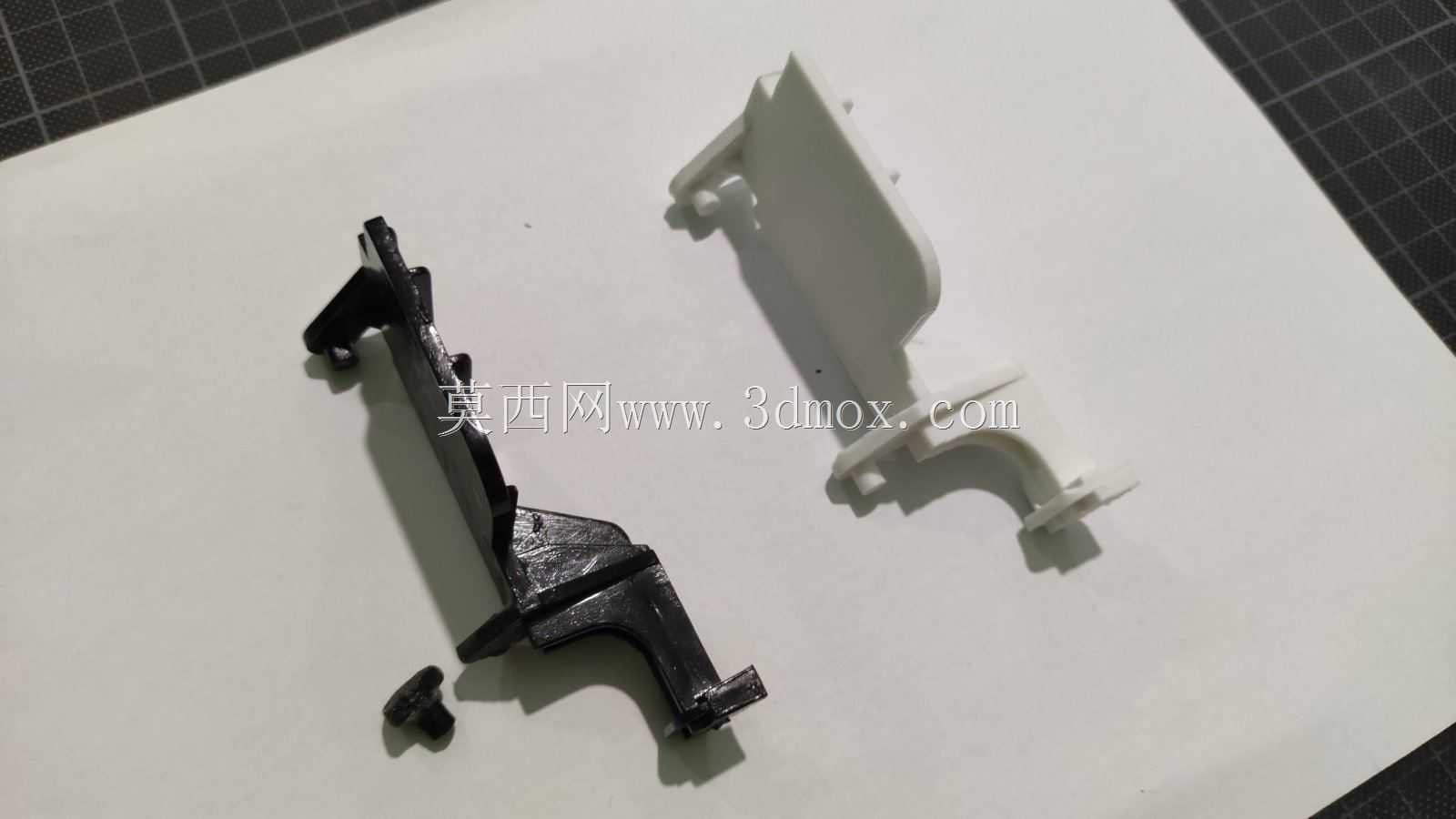

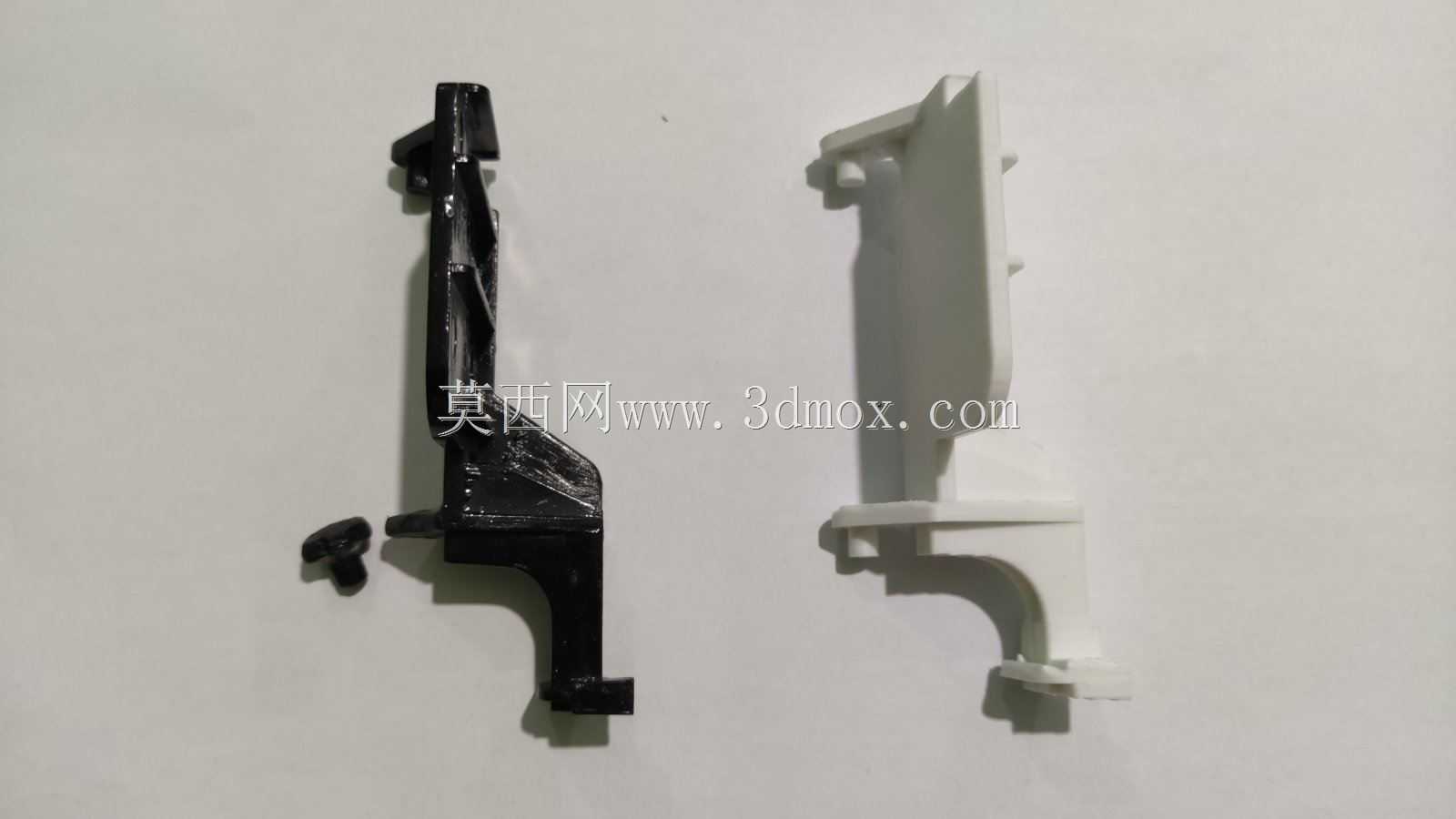

　　在实际维修替换场景中，很多用户的同类设备出现开门故障，大多是因为原有塑料卡扣长期使用出现断裂、形变，导致锁止失效或者开门卡滞，这款替换结构在原有结构的基础上对悬臂根部做了0.3mm的加厚处理，同时优化了根部的圆角半径，相比原厂件的抗断裂性能提升约30%，同时完全保留了原厂结构的安装尺寸与配合参数，不需要做任何修配即可直接替换安装，对于售后维修、DIY修复场景的适配性极强。结构设计过程中也充分考虑了3D打印制作的可行性，所有结构都无倒扣、无需要支撑的悬空面，采用FDM工艺打印时无需添加支撑即可完成制作，普通桌面级3D打印机即可生产出满足使用要求的替换件，打印完成后仅需去除少量毛边即可直接装配使用，大幅降低了替换件的获取成本。
