可调式管棒料夹持固定工装结构

　　在机械加工、管路装配、小型工件检测的生产场景里，这类夹持结构是工位上出镜率极高的辅助定位部件，它不需要搭配复杂的动力源，纯机械结构的可靠性让它在无气源、无液压站的零散工位也能快速部署，不管是金工车间里对圆棒料做划线、钻孔工序的临时固定，还是设备组装工位上对金属管段做同轴度找正、端部坡口加工的夹持，或是实验室测试场景里固定棒状试样做力学性能检测，它都能提供稳定的装夹力，避免工件在作业过程中出现偏移、转动的问题。

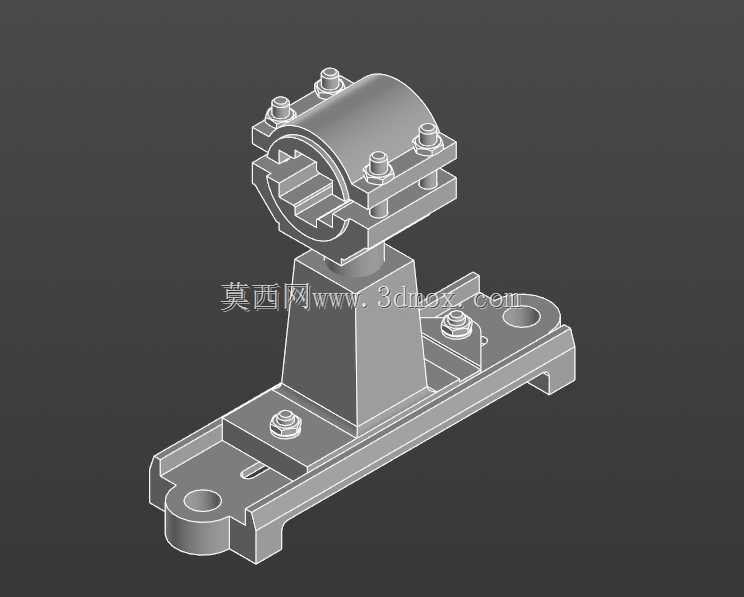

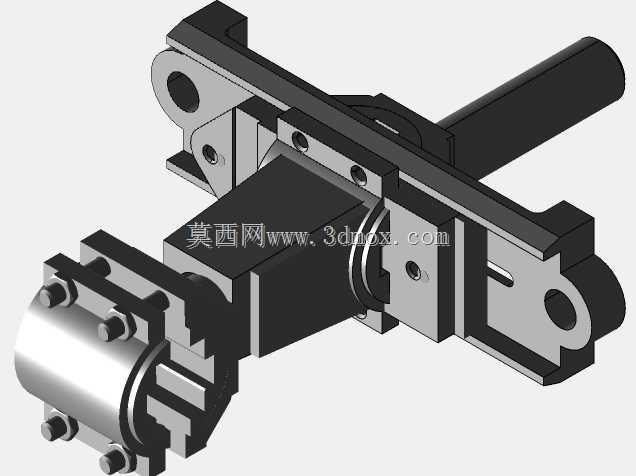

　　从结构组成来看，整套装置以底部的安装底板作为承载基座，底板两端开设的长圆形安装孔是安装边界的核心设计，这类长孔允许安装时根据机架的实际螺孔位置做横向距离调整，不需要在安装机架上重新扩孔攻丝，适配性更强；底板上集成的立式支座是整个结构的支撑主体，支座顶部承托着对开式的夹持抱箍，抱箍的下半部分和支座顶面做定位贴合，上半部分通过四颗均布的六角螺栓实现锁紧，螺栓拧紧时抱箍的内圆弧面会均匀包裹住被夹持的圆管或棒料，相比单点顶紧的装夹方式，这种全包络的夹持不会在工件表面留下压痕，也能承受更大的周向扭矩，就算对夹持的工件做扭转、切削类作业，也不会出现打滑松脱的情况。

　　这套结构最实用的设计点在于它的高度可调功能，支座和底板之间并不是刚性焊死的固定结构，而是通过侧面的调节支撑件配合锁紧螺钉实现高度位置的微调：当需要调整被夹持管棒的中心高，来匹配前后工序的工件同轴度要求时，只需要松开侧面的锁紧螺钉，调整支撑件的伸出长度，就能改变整个抱箍组件的高度位置，调整到位后重新拧紧紧螺钉即可完成定位，不需要额外加装垫片或者更换支座，在多品种小批量的生产场景里，这种可调设计能大幅减少换型调整的时间，不用针对不同中心高的作业需求单独制作适配工装。

　　抱箍内部还加工有内齿形的防滑结构，当被夹持的工件表面存在轻微油污、或者是表面粗糙度较低的光滑金属棒时，齿形结构会嵌入工件表面的微观轮廓里，进一步提升夹持的摩擦力，就算夹持的是垂直放置的棒料，也不会出现工件下滑移位的问题。底板上除了两端的安装固定孔，还预留了一个辅助定位的螺纹孔，这个位置可以加装行程挡块，用来限制被夹持工件的轴向插入深度，在批量加工管段端面、或者给棒料做定长切割时，只要把工件推到挡块位置就能保证所有工件的伸出长度一致，不需要每一件都做尺寸测量，能有效提升批量作业的加工效率。

　　从安装适配的角度来说，这套夹持结构不需要复杂的预埋基础，只要通过螺栓穿过底板的长圆孔固定在型材机架、铸铁平台或者设备的工作台面上就能投入使用，整体的外轮廓尺寸紧凑，不会占用过多的工位空间，立式的支撑结构让被夹持的工件下方留出了足够的操作空间，不管是在工件下方安装支撑托架，还是布置管线、安装检测传感器，都有充足的操作余量。所有的连接紧固件都是标准的六角头螺栓和六角螺母，日常维护时如果出现螺纹滑牙、零件磨损的情况，直接更换标准件就能恢复使用，不需要专门定制非标配件，后期的维护成本极低。

　　在实际使用过程中，操作人员只需要把待装夹的管棒件放入下半抱箍的圆弧槽内，盖合上半抱箍后对角均匀拧紧四颗锁紧螺栓，就能完成工件的装夹；如果需要调整工件的中心高度，先略微松开抱箍的锁紧螺栓，再调整侧面的高度调节支撑件，直到工件中心达到需要的高度后，先锁紧高度调节的螺钉，再对角拧紧抱箍的螺栓即可，整个调整过程不需要复杂的工具，只用普通的开口扳手就能完成全部操作，对一线操作人员的技能要求很低，不需要专门的培训就能快速上手。这种纯机械的夹持结构没有气动、液压元件的密封老化问题，在多粉尘、有少量切削液飞溅的车间环境里也能长期稳定工作，不会因为环境介质的影响出现夹不紧、动作失效的故障，非常适合在生产一线的复杂工况下长期使用。
