长管道定长切割输送工装设备结构

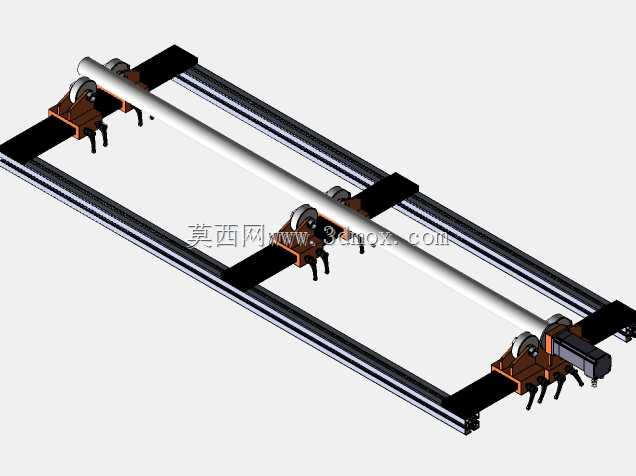

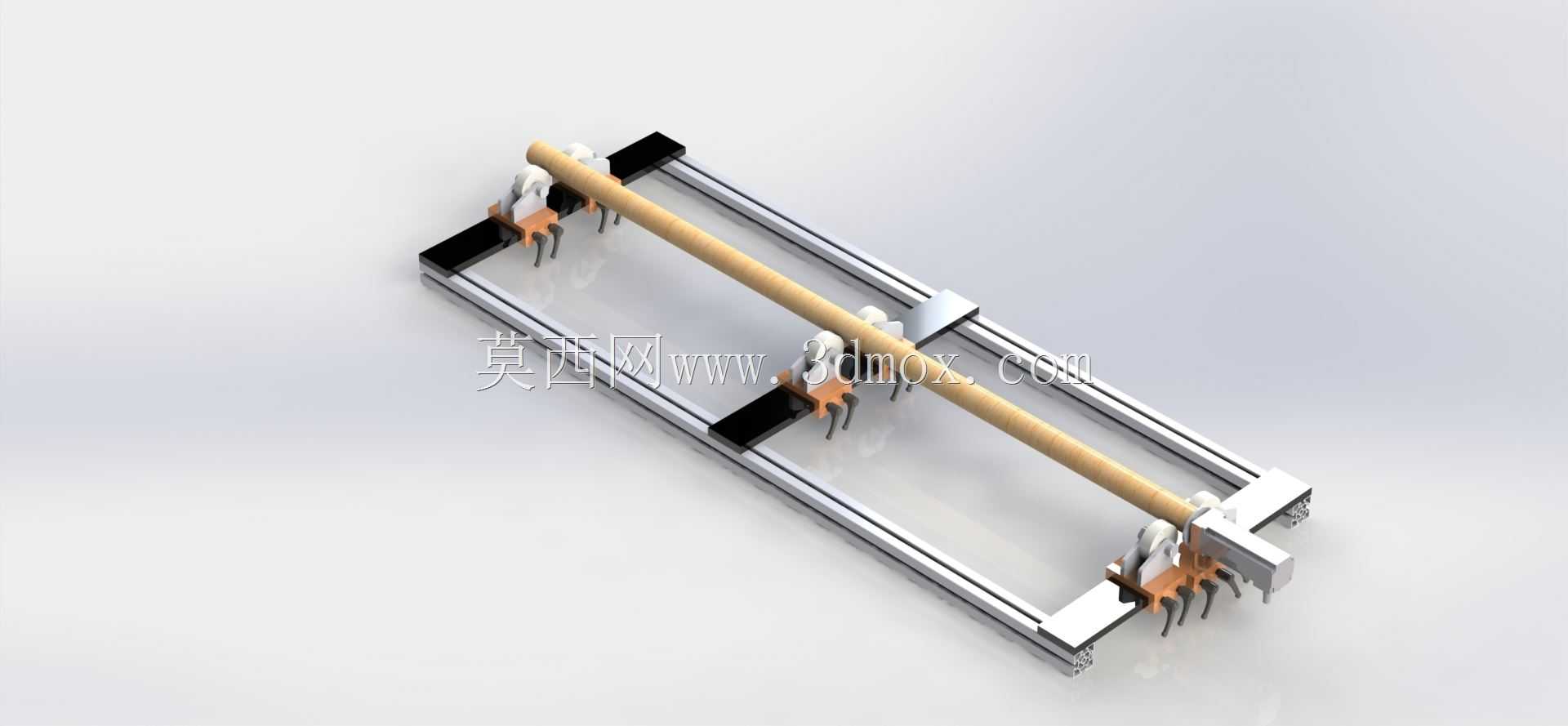

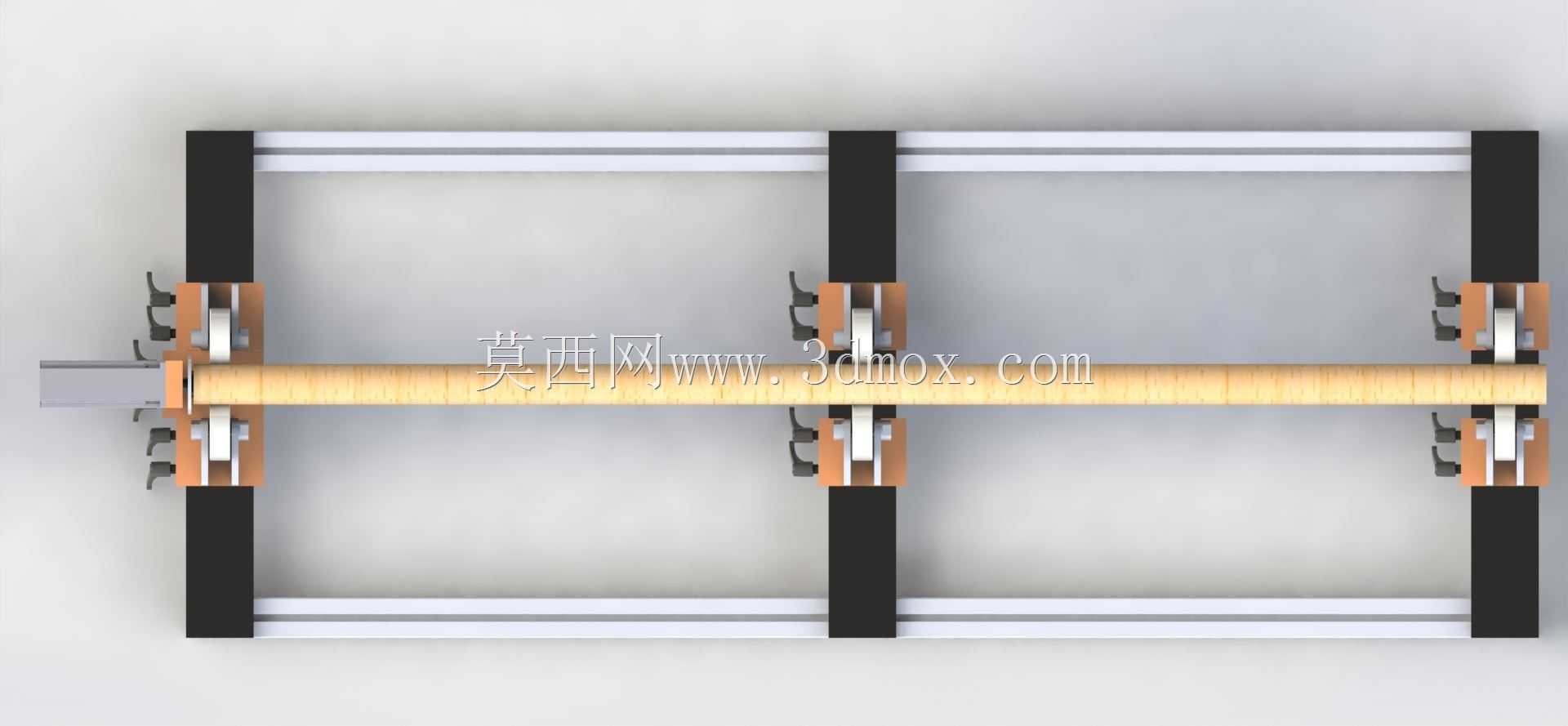

　　这套结构针对长直金属、非金属圆管的连续加工作业场景设计，核心解决传统管道切割工序中管材定位偏差、送料精度不足、多规格适配性差的现场痛点，常见于水暖管材生产、钢结构预制、管道安装预制场等作业环节，可配套手持切割头、自动锯切单元完成定长断料作业，替代原有手工划线、人工扶持管材的低效作业模式。从结构布局来看，设备采用双平行线性导轨作为主体承载框架，导轨跨距经过受力校核，可适配直径20mm到110mm区间的圆管承托，导轨总长覆盖2米级行程，满足常规6米以内管材的分段裁切送料需求，安装时仅需保证两根导轨的平行度公差在0.2mm/m以内，底面通过调平脚座固定在硬化车间地面即可，无需额外预埋地基，适配小型加工车间的灵活布线需求。

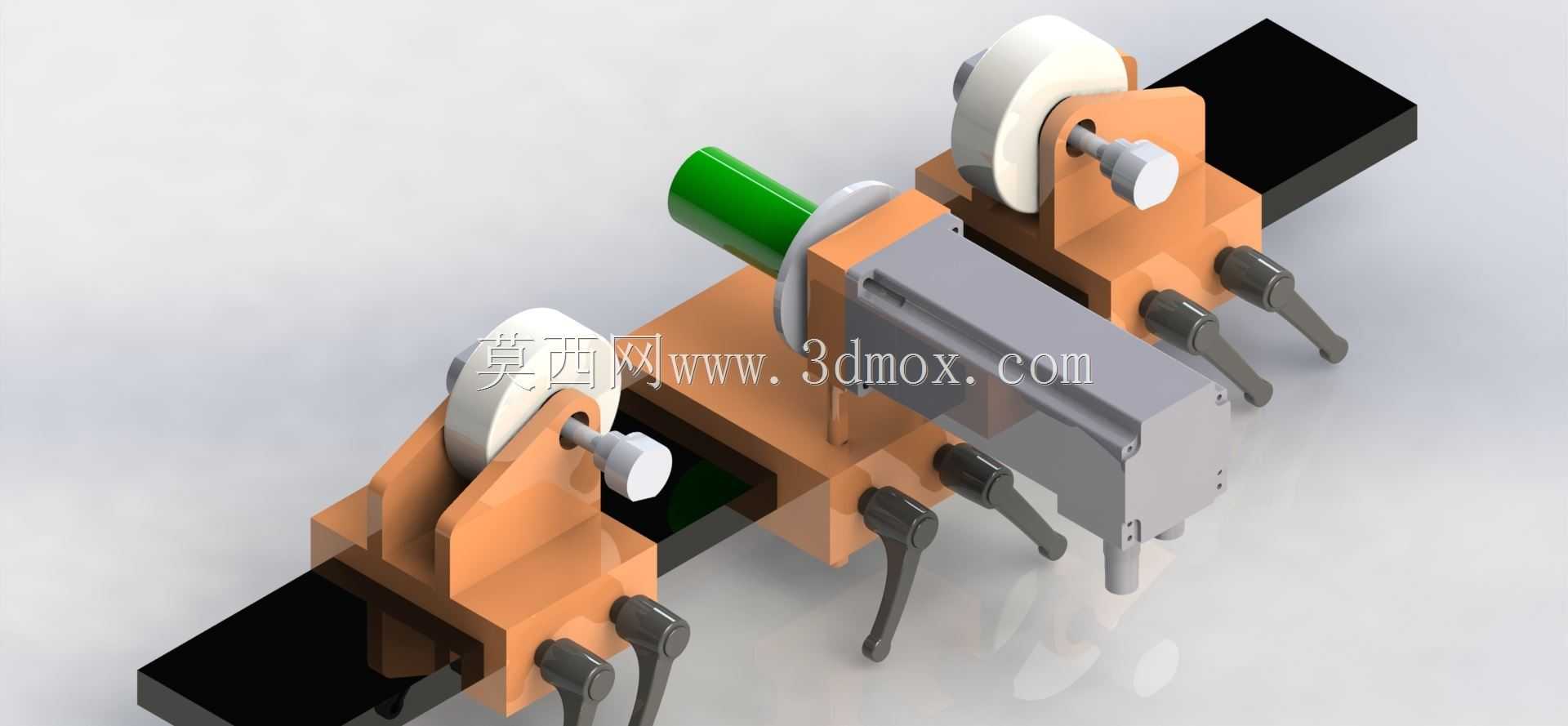

　　管材承托组件采用带V型槽的绝缘支撑块搭配弹性压爪设计，支撑块内嵌低摩擦耐磨衬垫，避免管材送进过程中表面出现划伤，压爪的压紧力可通过侧边的调节旋钮微调，针对薄壁PVC管、厚壁无缝钢管不同的刚性特性调整夹持力度，既防止送料时管材窜动，也避免薄壁管被压变形。整套承托组件通过滑块与导轨连接，可沿导轨方向自由滑动，其中一个滑块组件预留了切割头安装位，可根据作业需求固定等离子割枪、砂轮锯片或者旋转切刀，切割作业时切割组件沿导轨平稳进给，保证切口与管材轴线的垂直度，避免出现斜口、马蹄口等裁切缺陷。设备的定长功能通过导轨侧方的可调限位挡块实现，挡块可沿导轨侧边的刻度条快速滑移定位，锁紧后即可作为管材送进的定位基准，重复定位精度可控制在0.

　　5mm以内，满足常规管道安装的尺寸公差要求，相比人工划线测量的方式，可将单段管材的定长辅助时间压缩70%以上。设计过程中特意简化了整体传动结构，没有配置复杂的伺服送进系统，针对小型加工坊的低成本需求，可通过人工推动承托滑块完成送料动作，若有自动化升级需求，也可在导轨一端加装链轮或者同步带传动结构，连接减速电机即可实现自动送料，预留的安装孔位已经在框架上提前加工完成，无需二次钻孔改造。支撑块的安装位置可根据管材的长度灵活调整，针对短管切割作业可减少支撑块数量，针对超长薄壁管则可加密支撑点，避免管材因自重产生弯曲挠度，影响切割精度。设备整体的外廓宽度控制在400mm以内，占用车间操作面积极小，

　　侧边预留的排屑间隙可直接对接车间的废料收集槽，切割产生的金属屑、塑料边角料可直接滑落，不会堆积在导轨滑动面内，降低日常维护的清理工作量。滑动接触面采用自带密封防尘圈的标准导轨滑块，可阻挡切割粉尘进入滑块滚道内部，延长易损件的更换周期，日常仅需每月定期在导轨面涂抹少量润滑脂即可维持运行精度。在实际作业适配中，这套结构既可以作为独立的切割工装单独使用，也可以对接后续的管材倒角、套丝、弯管工序，作为生产线的前端送料定长单元使用，框架两端的连接法兰可直接与其他工位的机架拼接，无需重新设计转接结构。针对不同材质管材的切割需求，支撑块的衬垫可快速更换，切割金属管时更换硬质金属衬垫，切割塑料管材时更换尼龙或者橡胶衬垫，整个更换过程无需专用工具，松开侧边的紧固螺丝即可完成拆装，适配多品种小批量的管材加工订单切换需求。整套结构没有复杂的异形加工件，90%以上的零部件采用标准工业铝型材、标准导轨滑块、标准紧固件拼装而成，加工制造难度低，普通的机加工车间即可完成整套设备的制作装配，装配完成后仅需校验导轨平行度、支撑块V型槽的同轴度即可投入使用，调试难度远低于同类自动化切管设备，对于产能规模不大、加工品类多变的中小型加工场景具备极强的适配性。
