推拉式快速夹钳压紧定位工装结构

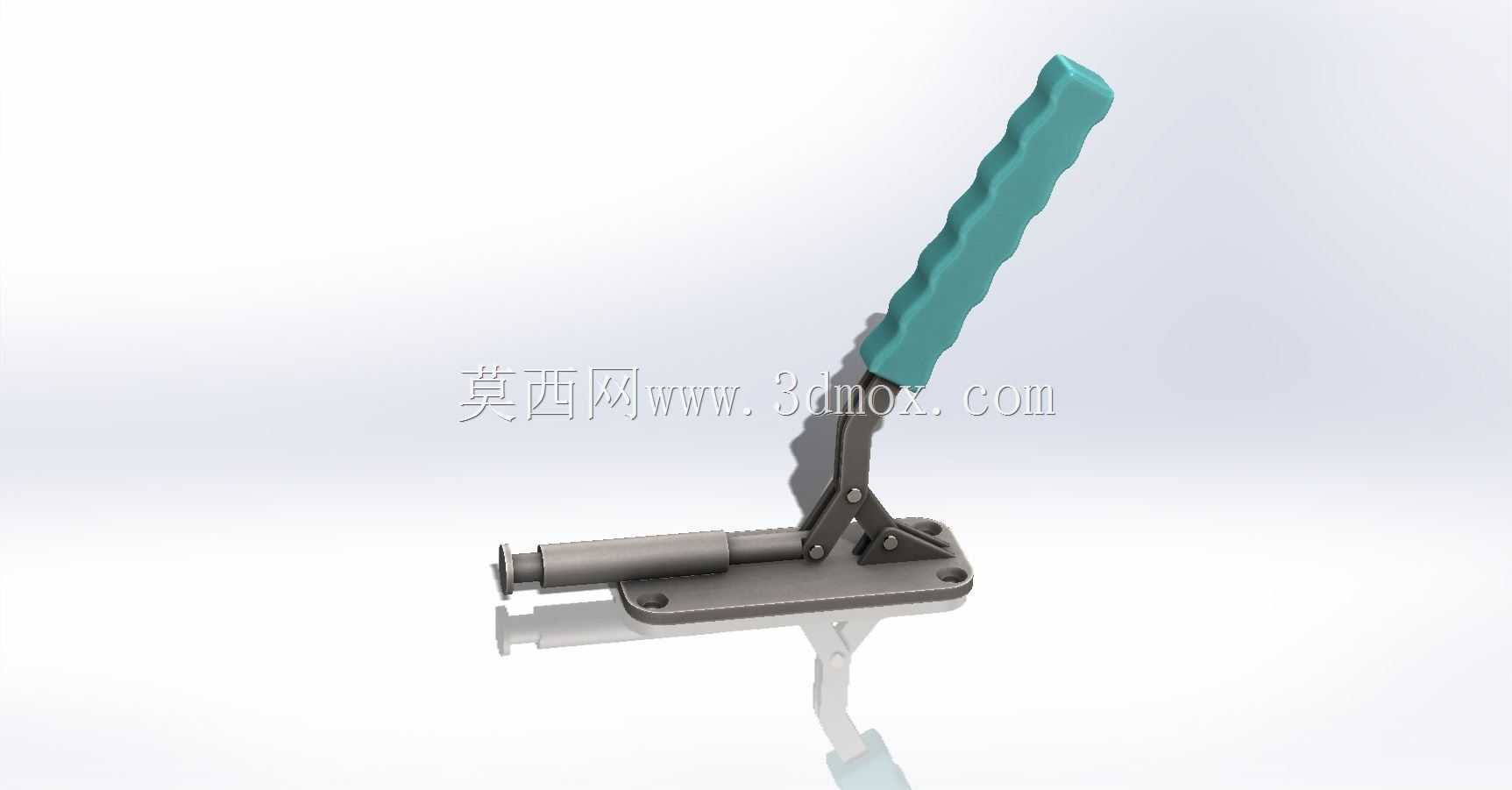

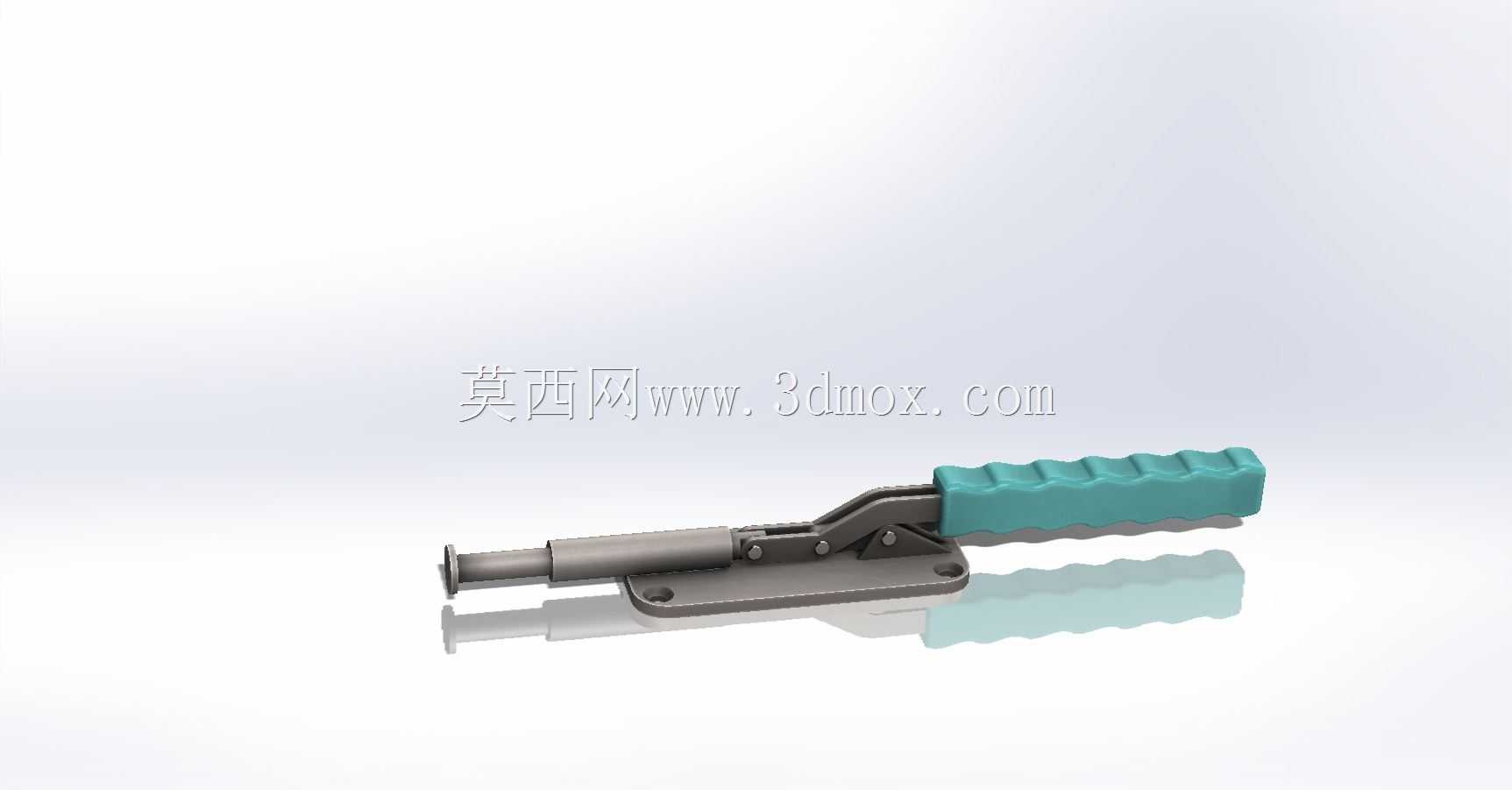

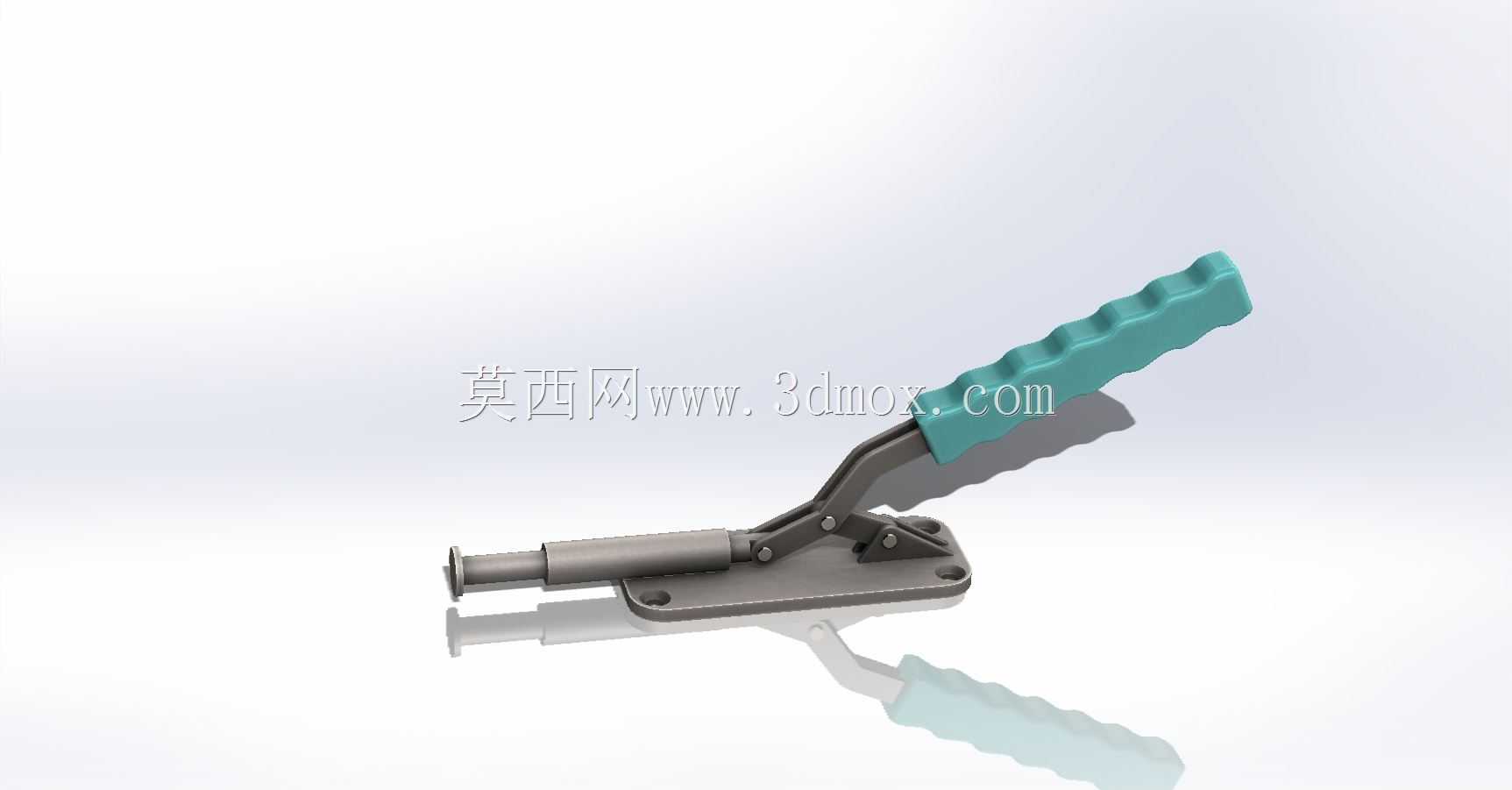

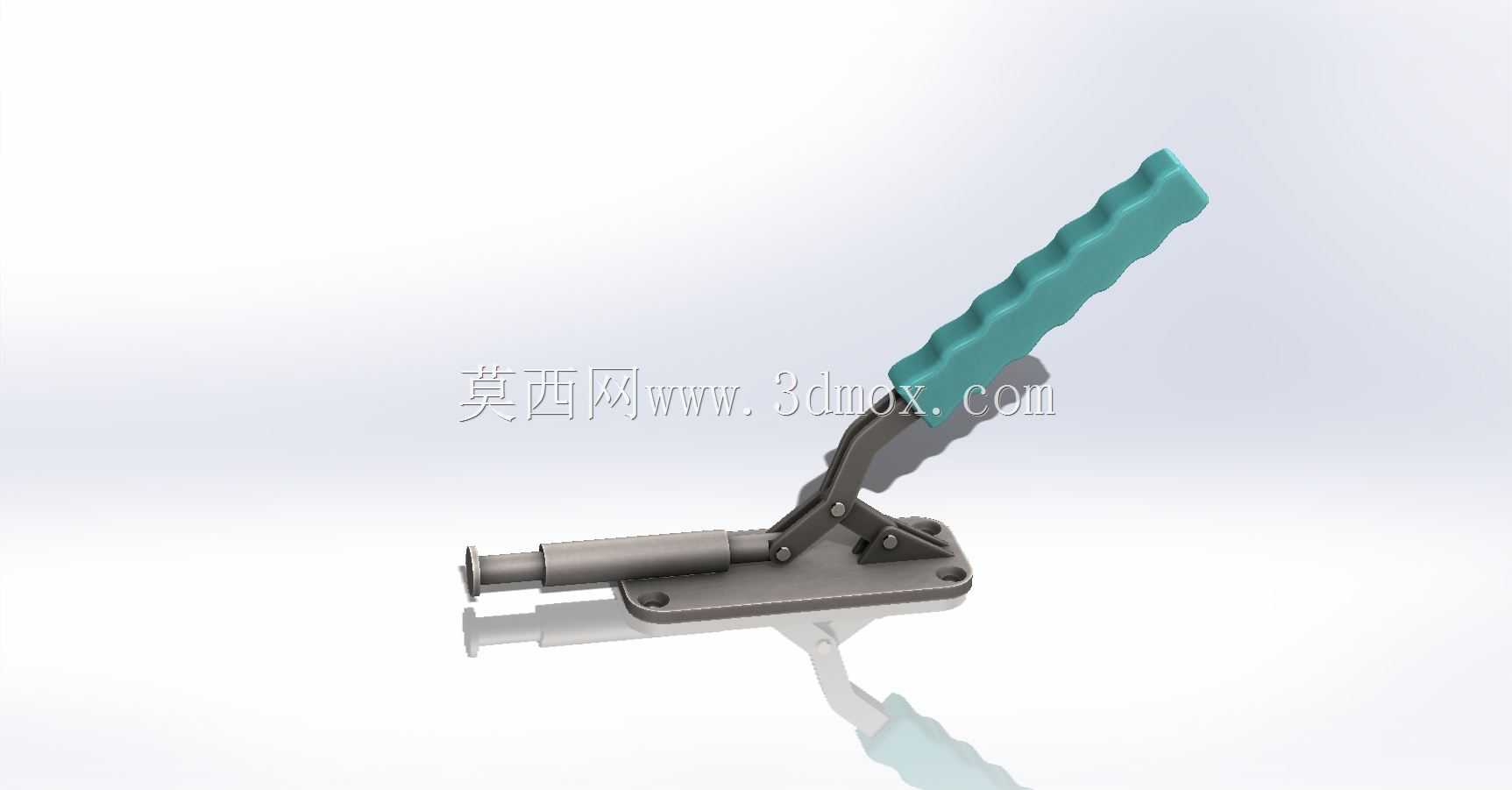

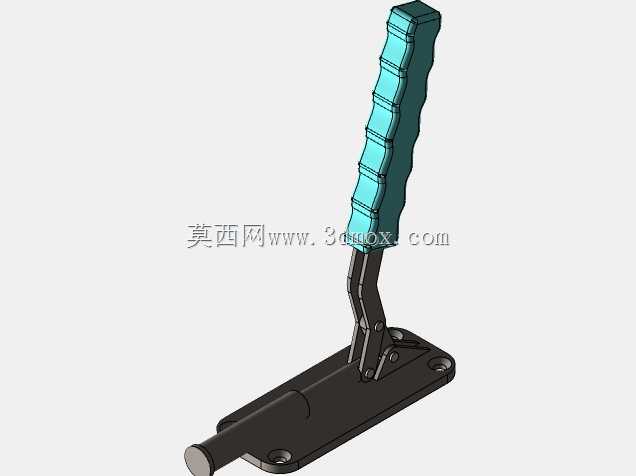

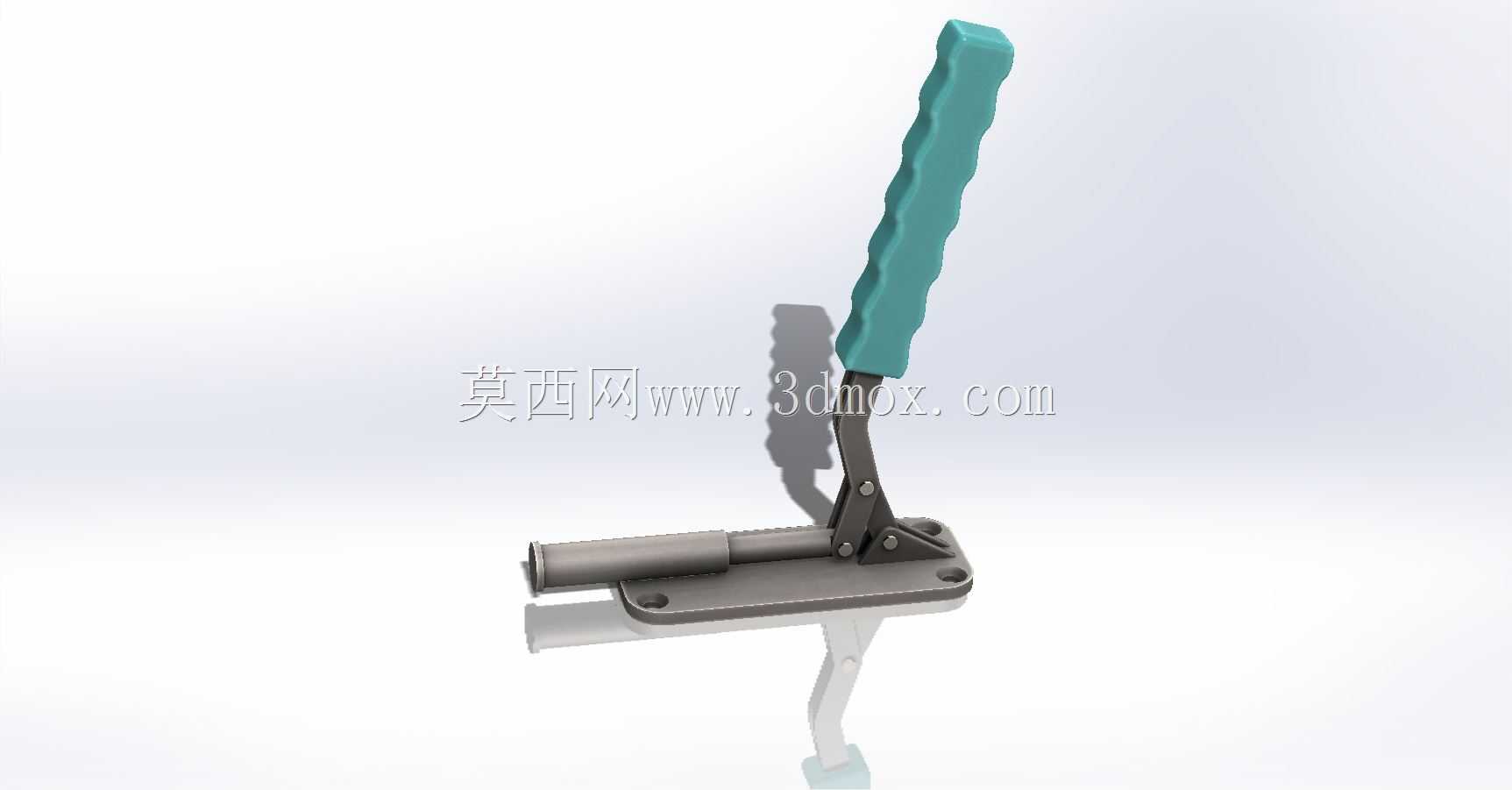

　　手动推拉式夹钳在中小批量零部件加工、装配工位的应用占比一直不低，尤其是在没有配置气动液压压紧单元的简易工装、临时试制工位上，这类纯机械结构的压紧件不需要外接动力源，依靠连杆机构的死点特性实现自锁，操作人员只需要扳动操作手柄就能完成工件的压紧与释放，动作行程固定，压紧力输出稳定，不会因为操作人员的施力差异出现工件松动或者过压变形的问题。这款推压式夹钳的安装底座采用平板式结构，底座上预留了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，安装孔的跨距经过适配，能够兼容多数通用工装平台的T型槽间距，不需要额外加工转接板就能完成固定，安装边界的预留空间只需要比底座轮廓单边多留出15mm的操作间隙即可，

　　不会占用过多的工装台有效装夹区域。夹钳的执行端为圆柱式推压头，推压头的端面做了平磨处理，和工件接触时不会出现应力集中压伤工件表面的情况，推压杆的直线运动通过底座上的导向套实现，导向套和杆身的配合间隙控制在0.02mm以内，反复扳动手柄的过程中推压头不会出现径向窜动，保证每次压紧的位置重复精度能够控制在0.1mm以内，满足普通机加工定位、装配对位的精度要求。操作手柄的握持部分做了波浪形的防滑纹理，表面包覆的防滑层能够适配操作人员带劳保手套操作的场景，不会因为手上沾有切削液或者油污出现打滑的情况，手柄的扳动角度设计在90度左右，从松开位置到压紧自锁位置的转动行程刚好符合人手操作的舒适施力角度，不需要大幅度摆动手臂就能完成操作，

　　长时间重复操作也不容易产生作业疲劳。整个夹钳的连杆传动结构全部布置在底座和手柄的连接位置，所有铰接点都采用销轴铆接的方式装配，销轴和连杆孔之间的配合间隙经过严格控制，长期反复使用也不会出现松旷的问题，自锁位置刚好是连杆机构越过死点的位置，这时候哪怕工件受到加工过程中的振动或者反向推力，夹钳也不会自行松脱，只有操作人员主动扳动手柄反向解锁才能松开推压头，安全冗余度足够应对钻削、轻铣、装配粘接等工位的压紧需求。在实际的工装设计选型中，这类推压式夹钳常被用于工件侧面的顶紧定位，比如薄壁壳体类零件加工时的侧向支撑、焊接工位的工件对位顶紧、装配线体上的工件临时固定，相比螺旋式的顶紧机构，它的操作效率要高出数倍，不需要反复旋转螺杆调整行程，

　　只需要一次扳动就能完成整个压紧动作，而且压紧行程是固定的，针对同一款工件的装夹不需要每次调整压紧量，能够大幅降低操作人员的装夹辅助时间。夹钳的整体结构没有易损的弹性元件，所有受力部件都采用金属材质加工，推压杆表面做了硬化处理，耐磨性能能够满足数万次的反复操作需求，日常维护只需要定期在铰接点滴注少量润滑油即可，不需要复杂的保养流程，在生产现场的恶劣环境下也能稳定工作，不会因为粉尘、切削液的沾染出现卡滞的问题。从结构设计的角度来看，这款夹钳的力传递路径经过优化，操作人员施加在手柄上的力经过连杆机构的放大后传递到推压头，能够在手柄端施加很小的力就获得足够的顶紧力，同时自锁特性保证了压紧状态的可靠性，不会因为外力干扰出现松脱，整体外形紧凑，安装方式灵活，既可以水平安装在工装台面上做侧向顶紧，也可以垂直安装做向下的压紧，甚至可以倒置安装在工装的上方做反向拉紧，适配不同的工装布局需求，不会因为安装方向的变化影响自锁性能和操作手感。
