电气接线防护壳体钣金结构设计

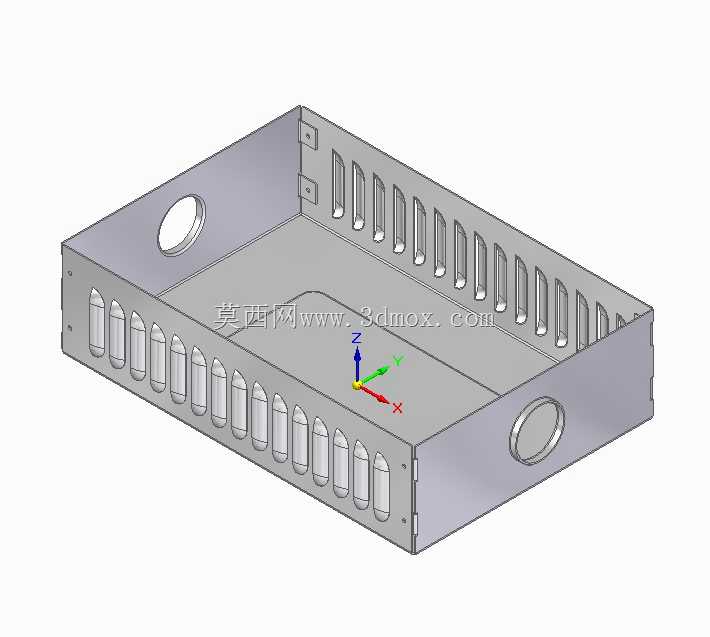

　　这款电气接线防护壳体，是面向工业现场低压电气回路接线端防护需求开发的钣金类结构件，日常多应用在车间生产线旁的分布式接线节点、小型设备的内置电气舱分线位置、户外临时配电支路的接线防护场景中，核心作用是将裸露的接线端子、短距离接驳导线完全封闭在壳体内部，避免现场金属碎屑、切削液飞溅、积尘堆积引发的接线短路、绝缘层老化加速问题，同时也能防止运维人员误触带电接线端引发的安全隐患。从结构设计的逻辑来看，整体采用弯折成型的钣金拼接思路，没有多余的冗余结构，壳体主体为三面围合的敞口结构，敞口侧预留了透明盖板的安装位，日常运维时不需要完全拆解壳体，透过透明盖板就能直接观察内部接线的老化、松动情况，降低日常巡检的工作量。壳体上下两个长边的侧壁上，

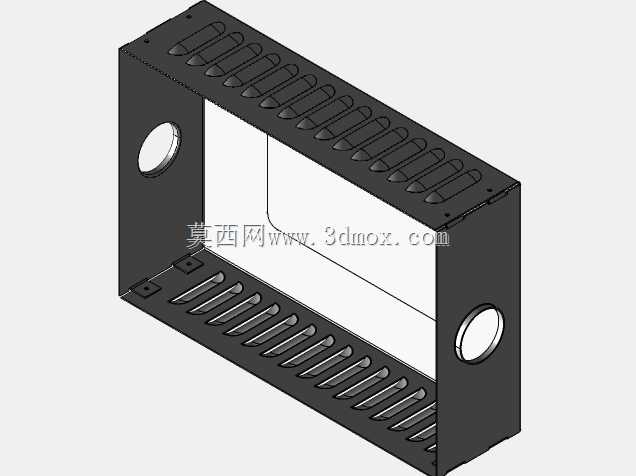

　　设计了连续的冲压成型散热格栅，格栅的冲压方向朝向壳体外侧斜下方，既能够保证壳体内部接线端子工作产生的热量可以顺着格栅缝隙自然对流排出，避免封闭空间内积热加速绝缘层老化，又能防止上方滴落的液体、垂直掉落的金属碎屑直接从格栅缝隙进入壳体内部，兼顾散热效率与防护能力。壳体左右两个短边侧壁上，各预留了一个圆形的线缆穿装孔，孔位边缘做了翻边钝化处理，避免穿线时锋利的钣金切口割破线缆绝缘层，两个孔位的中心高度保持一致，可适配直径匹配的线缆格兰头安装，满足不同方向进出线的布线需求，现场安装时不需要额外对壳体进行钻孔加工，减少现场施工的工作量。壳体底部的安装折边上，预留了四个对称分布的固定安装孔，孔位的间距按照常规电气安装导轨、

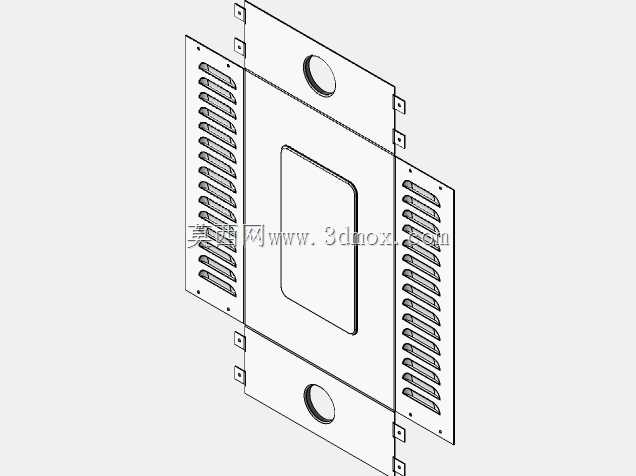

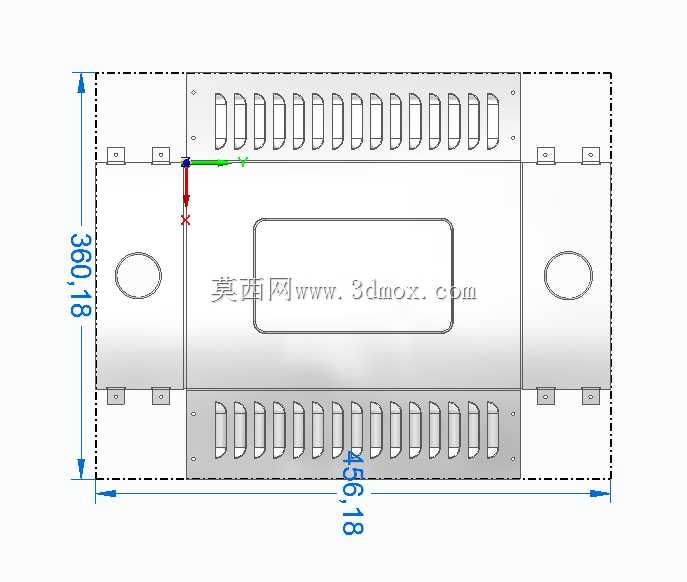

　　墙面膨胀螺栓的通用间距设置，既可以通过螺栓直接固定在设备内壁、墙面安装板上，也可以搭配卡扣配件固定在标准DIN导轨上，适配多种安装场景的固定需求。在设计过程中，所有的钣金弯折处都预留了合理的折弯避让圆角，避免弯折处出现应力集中导致的钣金开裂问题，同时壳体的拼接边都设计了重叠的止口结构，拼接后可以减少缝隙宽度，提升整体的防护等级，不需要额外添加密封胶条就能满足一般工业场景的IP防护要求。壳体的整体外形尺寸控制得较为紧凑，不会占用过多的安装空间，内部的有效容积可以容纳最多12组接线端子的接驳需求，能够覆盖大部分小型分布式接线节点的使用需求，安装时只需要先将壳体底座固定在安装面上，完成内部线缆接驳、端子压接的工序后，

　　再将透明盖板通过侧边的卡扣固定在壳体上即可，整个安装流程不需要复杂的专用工具，现场运维的拆装效率较高。考虑到工业现场的使用环境，壳体的钣金板材厚度选用了常规的冷轧钢板厚度，既能够保证壳体整体的结构强度，安装后不会因为轻微的外力碰撞出现变形，也不会因为板材过厚导致整体重量过大，增加安装面的承重负担。散热格栅的单条缝隙宽度控制在安全范围内，既保证通风散热的有效通流面积，也能防止手指误伸入壳体内部触碰带电部件，符合电气安全防护的相关要求。左右两侧的穿线孔在不使用的时候，可以搭配配套的橡胶堵头进行封堵，避免单侧进出线时另一侧的孔洞成为杂物、液体进入壳体的通道，提升不同使用场景下的适配性。
