双开门电气防护面板箱体结构设计

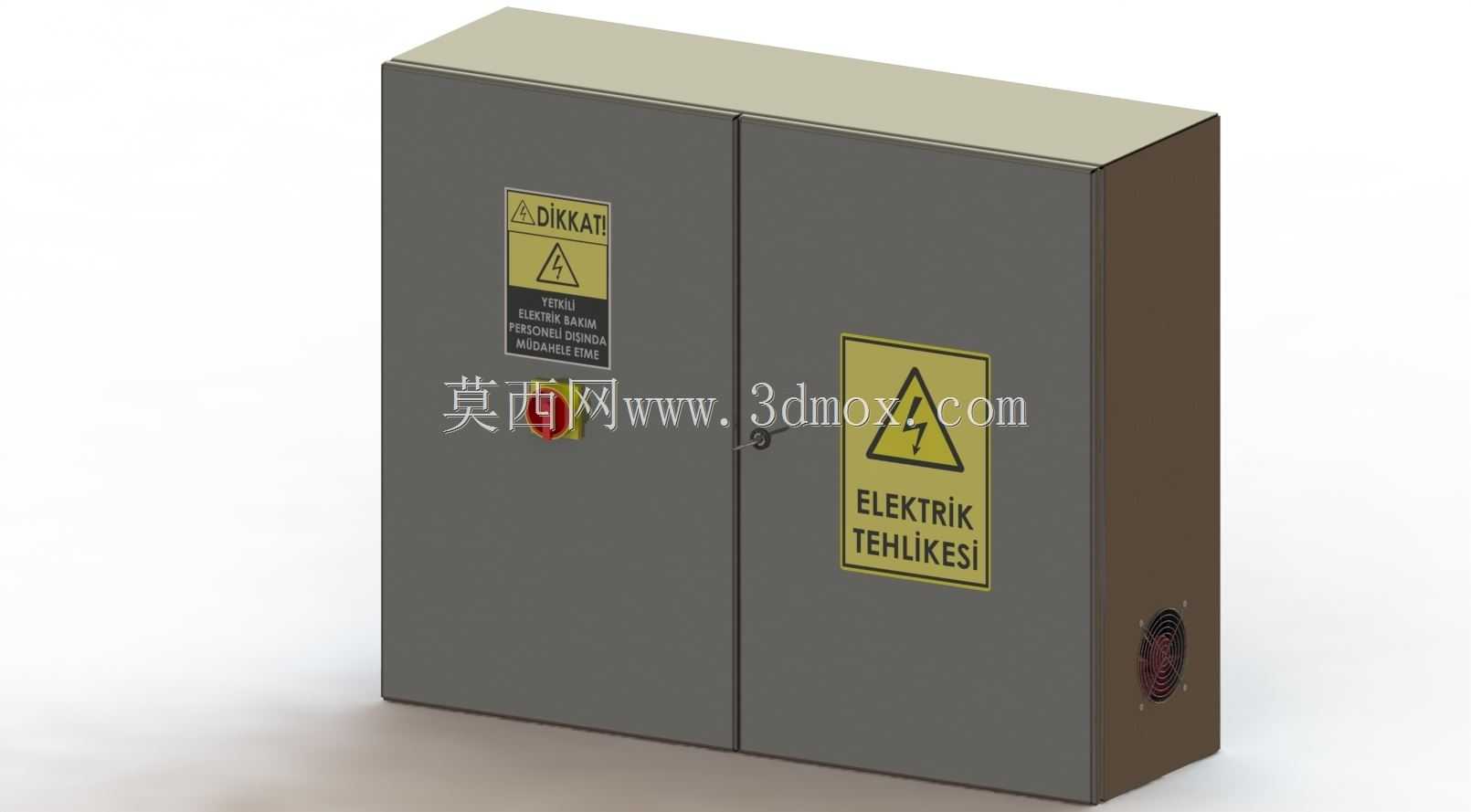

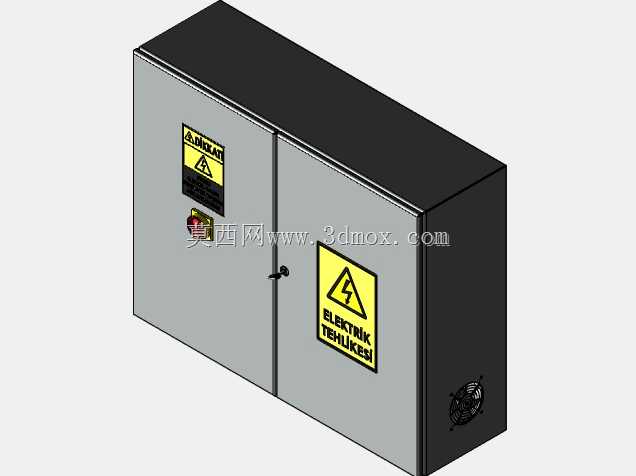

　　在工业供配电现场、车间动力布线场景、厂区低压配电节点以及设备配套电气控制单元的布设环节，这类双开门结构的面板盒是承担电气元件承载、触电风险隔离、布线规整收纳的核心壳体部件，日常运维中需要兼顾内部元件的防护需求与检修操作的便捷性，因此在结构设计阶段需要平衡多维度的工程实际需求。从外形安装边界来看，该箱体的整体外廓尺寸为1000mm×800mm×310mm，属于壁挂式或落地式安装的中等规格电气壳体，310mm的进深尺寸可以容纳常规的塑壳断路器、接线端子排、小型继电器组、电流互感器这类常用低压电气元件，同时预留出足够的布线弯折空间，避免线缆过度挤压导致绝缘层破损；800mm的高度适配多数成人站立操作的视线与手部操作高度，

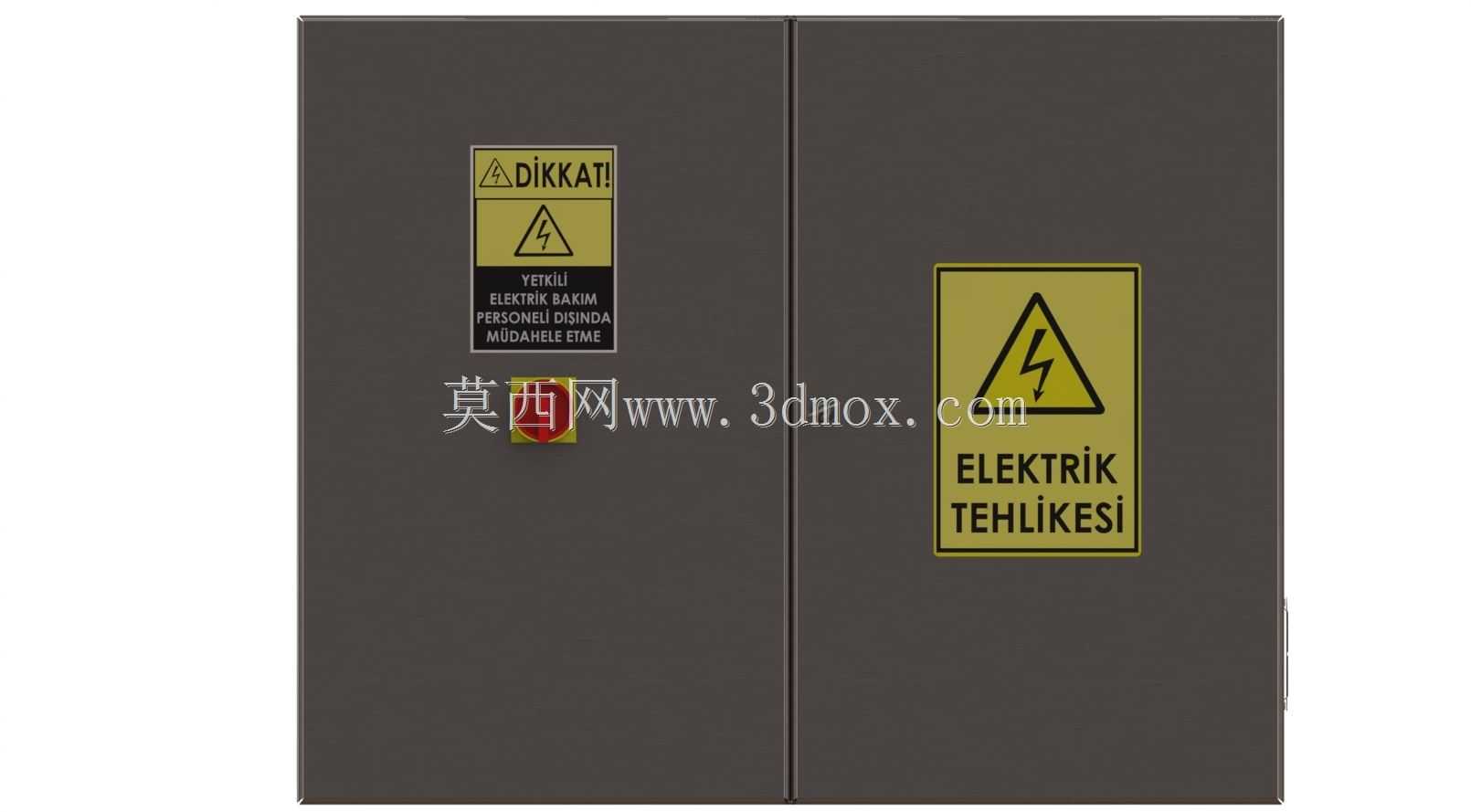

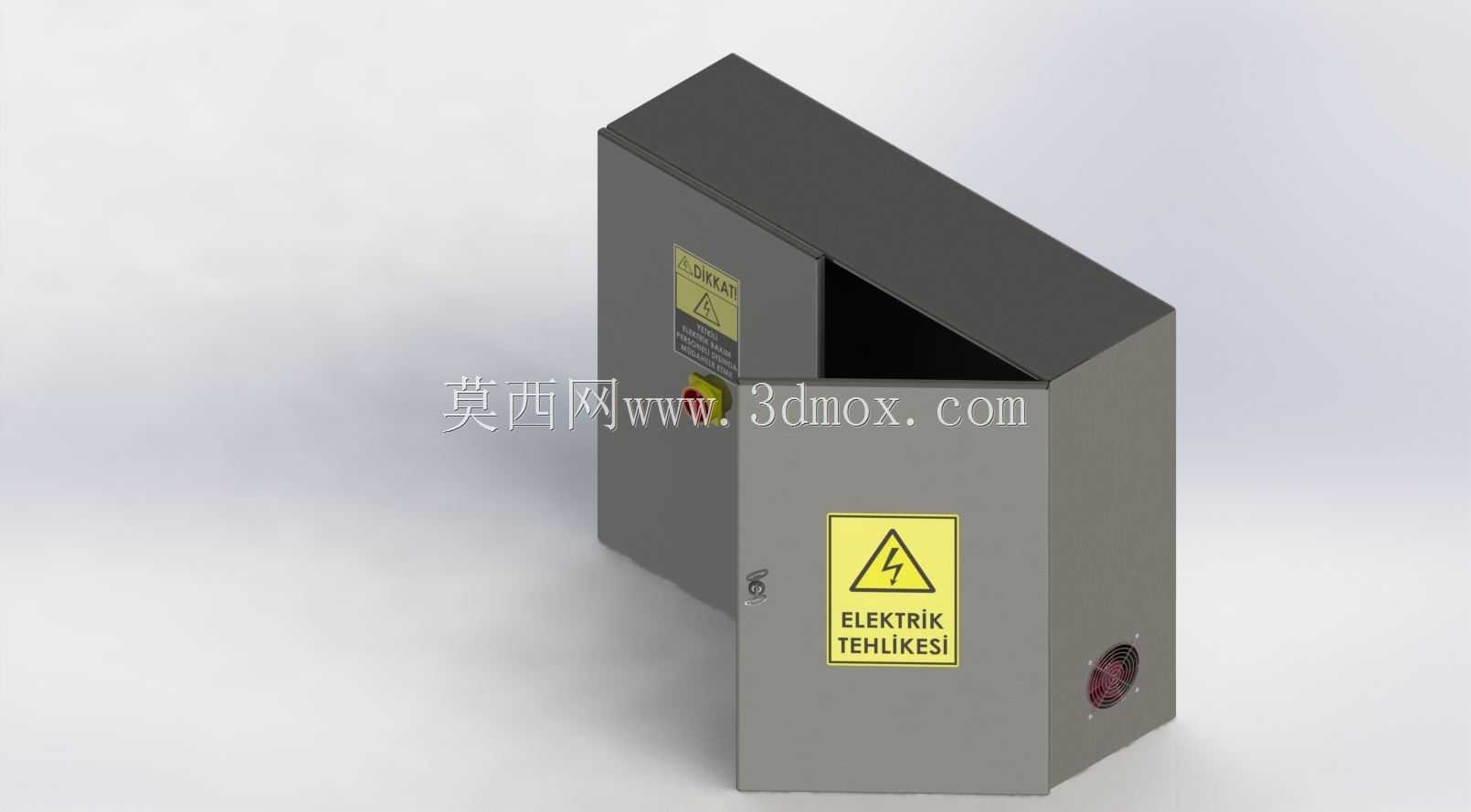

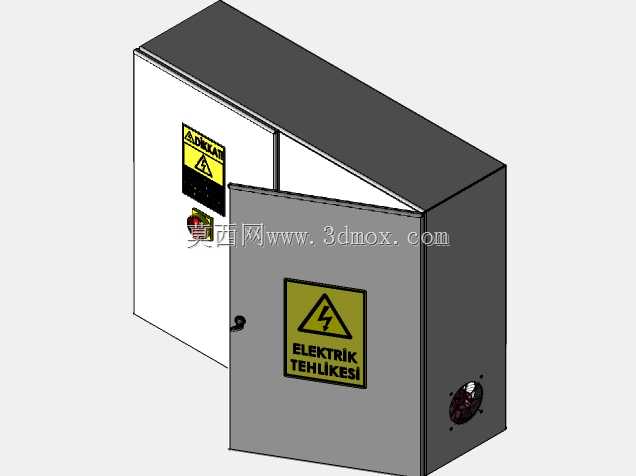

　　不需要过度弯腰或抬手即可完成柜门开启、元件操作、接线检修等动作；1000mm的宽度采用双开门对开结构，相比单开门结构可以大幅降低单扇门的开启半径，在安装空间局促的车间角落、设备旁侧、墙面布设场景下，不需要预留过大的门体开启空间，就能完全暴露内部安装板的全部区域，方便运维人员对左右两侧的元件分别进行操作。设计思路上，壳体主体采用钣金折弯焊接的成型工艺，门板与柜体框架的连接采用暗藏式合页结构，避免外部突出的合页部件积灰、受外力碰撞变形，同时保证柜体正面的平整性；门板内侧预留有密封胶条的安装槽位，装配发泡密封胶条后可以达到常规工业场景要求的IP54左右防护等级，能够阻挡车间内的粉尘飞溅、日常清洁的水渍泼溅侵入柜体内部，保护内部电气元件的绝缘性能。柜门表面的警示标识采用丝网印刷或覆膜粘贴工艺，将触电风险警示标识布置在柜门的视觉醒目区域，其中左侧门体的标识同时标注了非授权人员禁止操作的提示，右侧门体采用当地通用的语言标注触电危险提示，适配不同区域运维人员的识别习惯，从现场管理层面降低无关人员误操作的风险。在功能特性层面，双开门的结构设计让柜体内部的安装板可以实现全区域无遮挡暴露，相比同宽度的单开门结构，检修时不需要侧身探入柜体内部，就能触及安装板上所有位置的元件，大幅提升接线、排故、元件更换的操作效率；柜体的侧边预留有标准的线缆进出孔位，孔位配备可拆式的密封格兰头安装板，可以根据现场进出线缆的数量、线径规格灵活开孔，

　　不需要对柜体主体进行二次切割破坏结构强度；门板与柜体框架之间设计有接地导通结构，通过铜编织带实现门体与柜体主框架的可靠电气连接，避免门体表面因内部元件漏电产生感应电压或带电风险，满足低压电气设备的安全规范要求。从实际应用场景的适配性来看，该尺寸的面板盒既可以作为车间区域的二级配电箱体，承载区域内的动力回路分断、照明回路控制功能，也可以作为单台大型生产设备的配套控制箱体，将设备的控制元件、接线端子、保护元件集中收纳在壳体内部，避免生产过程中的金属碎屑、切削液、粉尘侵入导致元件短路或接触不良；壁挂安装时，柜体背部预留有四个标准的挂装孔位，孔位间距适配通用的墙体安装支架尺寸，可以直接固定在混凝土墙面、钢结构立柱表面，

　　不需要额外制作过渡安装支架；落地安装时，底部预留有底座连接孔，可以搭配高度100-200mm的安装底座，抬高柜体底部高度，避免地面清洁积水、车间地面积水浸泡柜体底部导致锈蚀。在结构强度设计上，柜体的门板采用1.5mm厚度的冷轧钢板折弯成型，边缘做内卷边处理，既提升门板的整体抗变形能力，避免长期开关门导致门板下垂变形，同时内卷边结构可以消除门板边缘的锋利切口，防止运维人员操作时被割伤；柜体框架采用2.0mm厚度的冷轧钢板折弯焊接成型，焊接位置做打磨抛光处理后整体做静电喷塑，表面的深灰色喷塑层具备耐刮擦、耐油污腐蚀的特性，适合在机加工车间、装配车间、仓储物流区域这类存在油污、粉尘、轻微磕碰的场景下长期使用，不需要频繁做表面维护。柜门的锁止结构采用三点式连杆锁，关闭后可以实现门板上下及侧边的多点锁紧，保证密封胶条的压缩量均匀，避免长期使用后局部密封失效，同时锁具可以搭配通用的三角钥匙或专用锁芯，实现不同管理权限的操作管控，防止无关人员随意开启柜门触碰带电元件。内部的元件安装板采用镀锌钢板材质，通过柜体侧边的安装滑道固定，可以整体抽出，在装配阶段可以先将所有电气元件在安装板上完成接线、调试后，再整体推入柜体内部固定，大幅降低现场装配的作业难度，相比固定在柜体内部的安装板结构，这种可抽出的设计让背部接线作业不需要探入柜体内部操作，有效提升装配和检修的作业效率。
