SP-M6-1型螺纹连接质子交换膜结构件

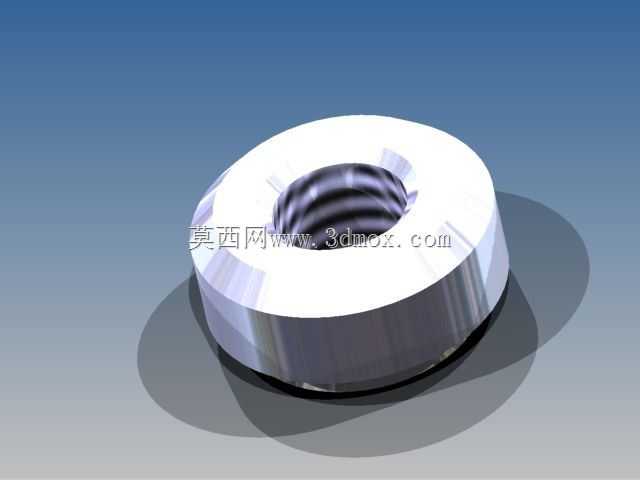

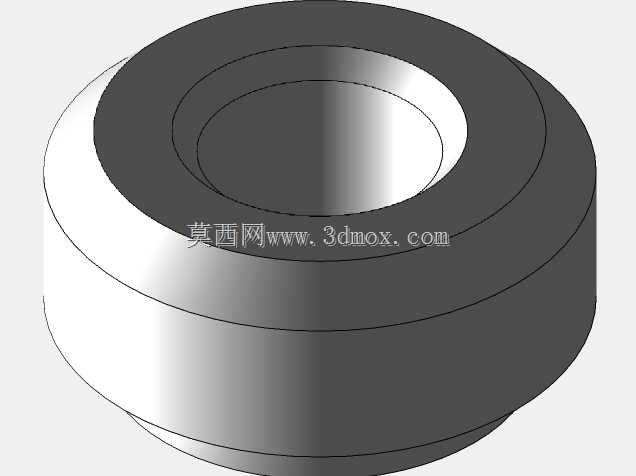

　　在氢能装备、小型燃料电池测试台架以及电化学实验装置的气路连接环节，这类带内螺纹的质子交换膜配套结构件是保证介质密封、导通流道的核心基础零件，很多刚接触燃料电池装配的工程师容易忽略这类小零件的结构合理性，往往会在后期气密测试阶段出现渗漏、膜片压溃或者螺纹咬合失效的问题。从实际装配场景来看，这个零件的上端面做了内凹的沉台设计，沉台的深度刚好匹配质子交换膜的密封边框厚度，安装时膜片嵌入沉台内，不会在螺栓锁紧过程中发生径向滑移，避免膜片被剪切破损；内孔的M6螺纹是标准公制粗牙，适配市面上绝大多数6mm外径的气路接头、导杆以及电极接线柱，不需要额外加工转接头，能直接兼容常规实验台架的通用配件。

　　设计这类零件的时候，首先要考虑的是膜片的受压均匀性，整个零件的下端面是全平面加工，平面度控制在0.02mm以内，和对接的基座平面贴合时不会出现局部间隙，锁紧时圆周方向的受力能均匀传递到膜片的密封边框上，不会因为局部压力过大导致膜片穿孔。零件的外圆做了小角度的倒角，一方面是安装时方便快速对准安装孔位，避免锐角刮伤安装面的密封涂层，另一方面在做表面钝化处理的时候，倒角位置不会残留酸洗液，提升零件的抗腐蚀能力，毕竟质子交换膜的工作环境会接触到湿态的反应气体，普通碳钢材质如果表面处理不到位，很容易出现锈渣污染膜片的问题。

　　从安装边界来看，这个零件的总高度控制在8mm左右，外圆直径14mm，在密集排布的电堆单电池连接场景下，相邻两个零件的中心距只要做到16mm就不会发生干涉，适合紧凑型的小功率电堆设计；内螺纹的有效啮合长度是6mm，按照螺纹连接的强度计算标准，这个长度足够承受1MPa以内的气路压力，不会在气压波动的时候出现接头脱开的问题。零件上端的沉台内径比膜片的有效工作区域大1mm，既给膜片的热胀冷缩留出了余量，也不会因为间隙过大导致膜片在压力作用下被挤入间隙造成破损。

　　实际使用过程中，这类零件不需要额外加装密封垫片，膜片本身被压在沉台和对接面之间就可以实现端面密封，相比传统的平垫压紧结构，能减少2个密封泄漏点，同时降低装配时的零件数量，提升批量装配的效率。很多做小型燃料电池原型机的团队，之前会直接用普通的螺母来压接膜片，结果要么是螺母端面不平导致漏气，要么是螺母的内孔边缘有毛刺刮破膜片，这个结构件专门针对膜片压接的场景做了边缘倒钝处理，内孔和沉台的衔接位置做了R0.5的圆角，完全避免了锐角损伤膜片的问题。另外零件的材质一般选用316L不锈钢，表面做电解抛光处理，粗糙度达到Ra0.8，既不会和反应介质发生电化学反应，也不会在长期使用过程中析出金属离子污染质子交换膜，保证膜片的质子传导效率不会因为杂质污染出现衰减。

　　在流道设计上，这个零件的内螺纹底部做了1mm深的退刀槽，退刀槽的直径比螺纹大径大0.5mm，一方面是螺纹加工的时候退刀方便，保证螺纹的有效长度足够，另一方面退刀槽可以作为气流的缓冲腔，当进气端出现压力脉冲的时候，缓冲腔能平缓气流波动，避免高速气流直接冲击质子交换膜的表面，造成膜片局部疲劳破损。零件的下端面和外圆的垂直度控制在0.01mm以内，安装到基座上之后，螺纹孔的轴线和安装面保持垂直，接入接头的时候不会出现别劲的问题，保证接头的密封面能和零件端面完全贴合，不会因为角度偏差出现密封失效。
